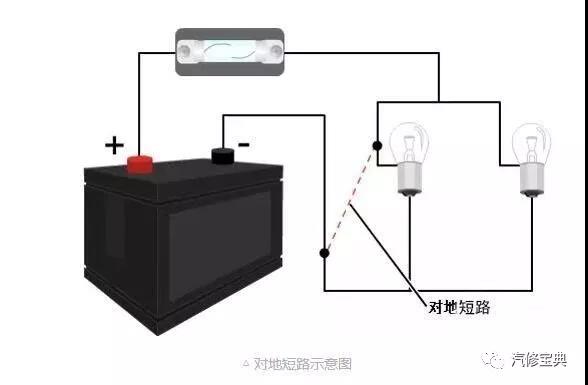

电路绕过负载直接到接地的回路被称为对地短路。
起因：意外的导线或元件直接接地所引起。
后果：产生极高的电流；保护装置被断开；如果电路中的保护装置不能够按照设计电路断开的话，就会损坏导线和电气元件。

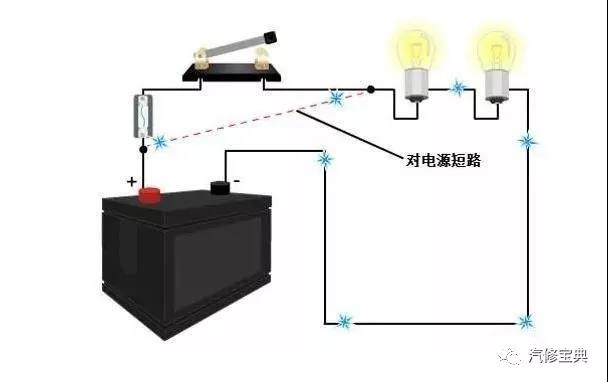

正常回路被直接旁通到电源时，就出现了对电源短路现象；当电路中存在对电源短路时，某个或者多个元件就会在不该激活的时候被加电工作。
起因：主要原因是接线不当或导线的绝缘层损坏。
后果： 1、通常不只影响一个回路；
2、有可能会熔断保险丝；
3、使电源一侧的某个回路被意外激活；
4、不工作（例：电源短路到两个灯泡之间，开关闭合时第一个灯泡不工作）。

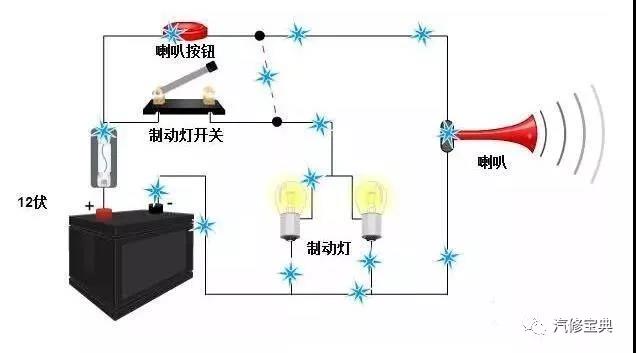

两个电路会短路在一起。当故障发生时，其中的某个回路就可能对另外一个回路供电。
起因：布线不当或者导线的绝缘层损坏是产生电路之间短路的主要原因
后果：电路之间短路可能会产生很奇怪的现象。例如：当按下喇叭按钮时，除了喇叭会发出声之外，制动灯也会被点亮。

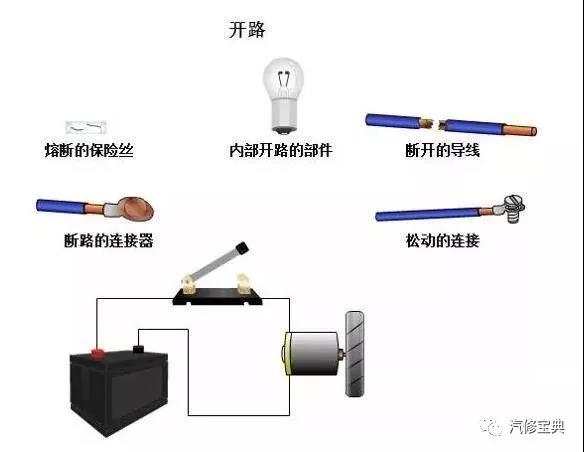

电路出现断点时电流的回路被切断，导致电路开路，电流无法流动。开路可能发生在电源、负载或者接地等任何部位。
起因：1、断开的导线；
2、松动的连接；
3、断路的连接器；
4、熔断的保险丝；
5、内部开路的部件。
后果：开路的结果是电路中午电流，负载不工作。

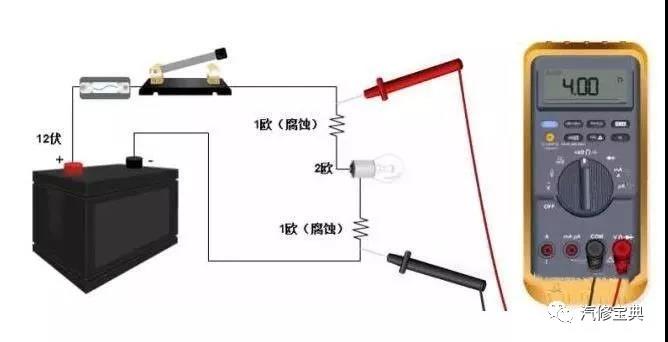

大电阻
电阻会对电流产生阻碍作用。当电路中存在不该有的电阻时，就称为大电阻。大电阻会影响电路的正常工作。
起因：1、线路的腐蚀；
2、负载的氧化‘’
3、回路接触不良。
后果：1、电流低于正常值；
2、通过被腐蚀的线路时会产生电压；
3、有效电压的降低会导致元器件工作不正常。
电路定位图
电路定位图用于指示各电器及导线的具体位置。一般采用绘制的立体图或实物照片的形式，立体感强、能直观、清晰地反映电器在车上的实际位置，具有很高的实用价值。定位图还可以细分为汽车电器定位图、汽车线束图、汽车线路连接
器插脚图和汽车接线盒（含熔丝盒、继电器盒）平面布置图

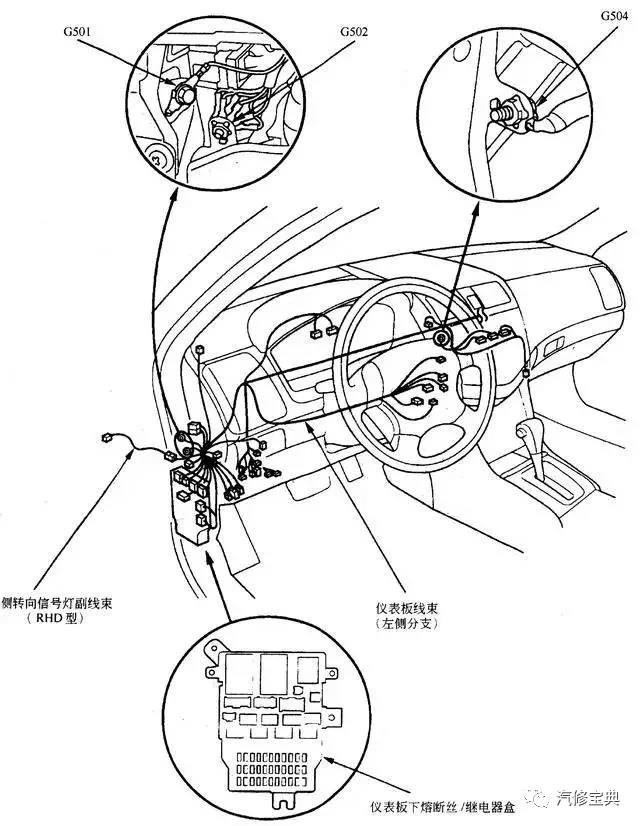

确定各电器元件、连接器、接线盒、搭铁点、铰接点及诊断座等的分布位置。 下图是广本雅阁轿车部分搭铁点定位图。

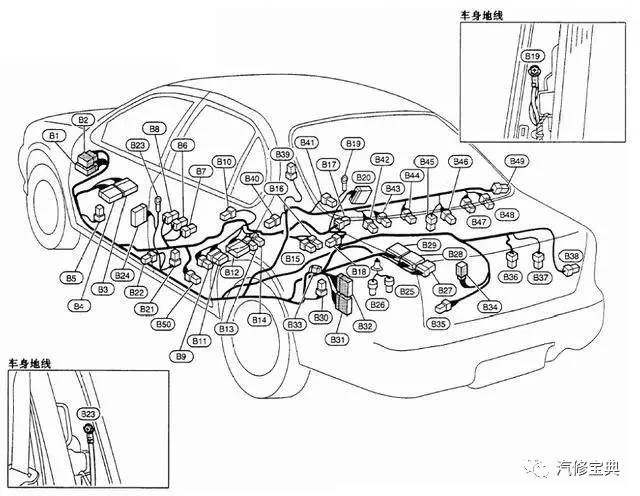

确定电线束与各用电器的连接部位、接线柱的标记、线头、连接器的形状及位置。

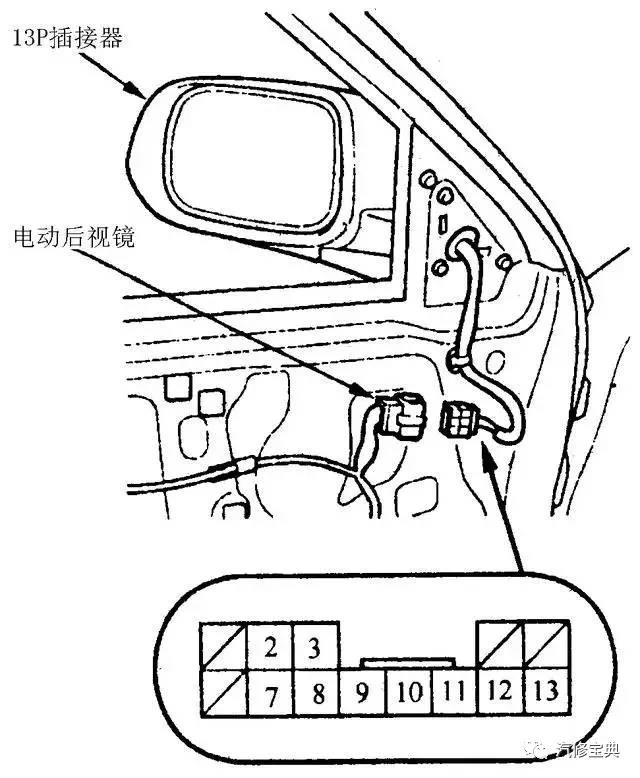

确定连接器内各导线连接位置。 下图是电动后视镜连接器插脚图。

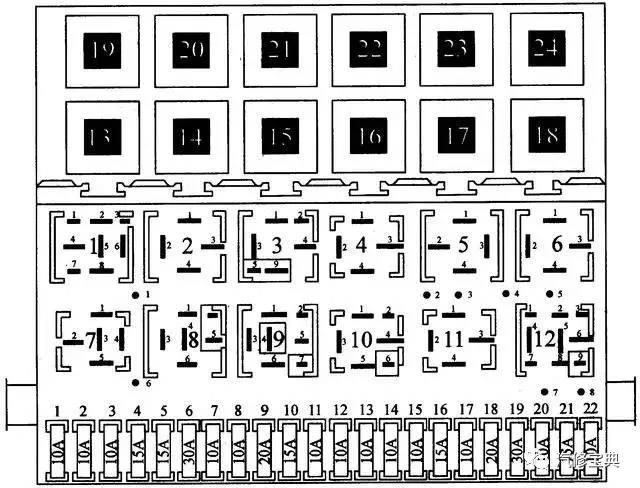

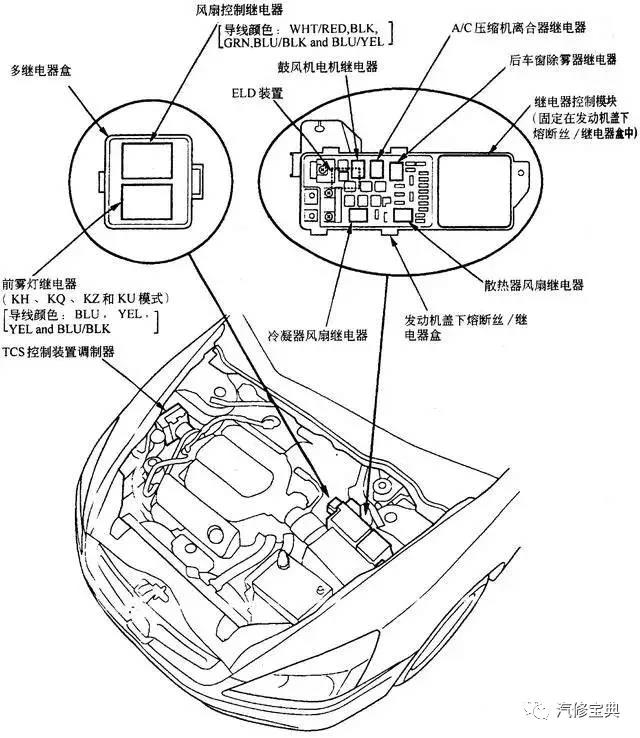

确定熔丝、继电器等具体安装方位。
