车型：
135i （E81/E82/E87/E88）（3.0L N54B30A） 2006—2011年
630i （E63/E64）（3.0L N53B30A） 2007—2012年
335i （E90/E91/E92/E93）（3.0L N 54B30A/AA） 2006—2012年

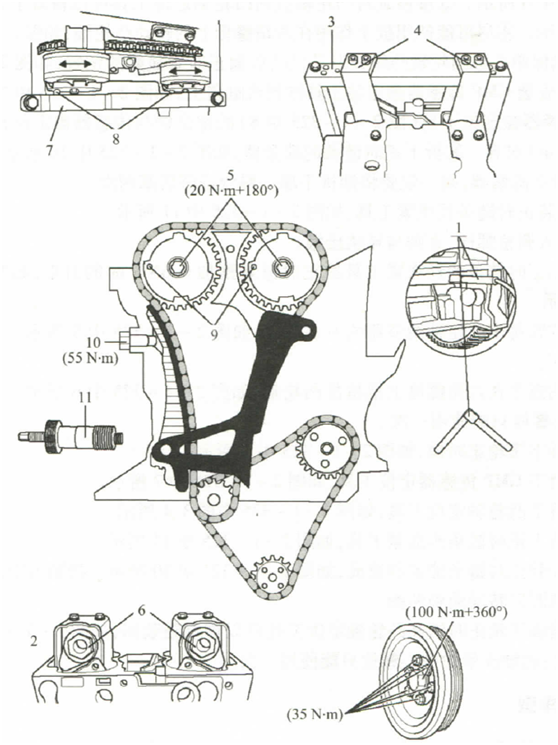

示意图：
拆卸方法：
1、拆卸/安装正时链条的要求：拆下油底壳。
2、1缸活塞位于上止点（TDC）位置。
3、拆下汽缸体上空白堵头。
4、插入飞轮正时销，如图中1所示。
注意：如果飞轮正时销安装位置正确，发动机应不能转动。
5、确保第6缸凸轮轴凸缘在发动机的后面正对着显露的位置，如图中2所示。
6、确保凸轮轴定位工具可以安装上，如图中3、4所示。
7、若不符合要求，则按如下方法调整凸轮轴：
a.拧松每一个凸轮轴调节器的中心螺栓，如图中5所示。
b.尽可能使用扳手在六角螺母把持住凸轮轴不动，如图中6所示。
c.慢慢旋转凸轮轴直到凸轮轴定位工具可以被装上，如图中4所示。
d.尽可能使用扳手作用在六角螺母上的转动凸轮轴，如图中6所示。
e.确保第6缸凸轮轴凸缘在发动机的后面正对着显露的位置，如图中2所示。
f.安装CMP传感器盘定位工具拧到汽缸盖上，如图中7所示。
g.确保CMP传感器盘定位工具（图中8）的定位销与传感器盘定位孔（图中9所示）对齐。
h.拆下正时链条的涨紧器，如图中10所示。注意：如果重复使用链条涨紧器，则一定要将油排干净。慢慢按压活塞两次。
8、安装正时链条预涨紧工具，如图中11所示。
9、拧入调整螺栓，直到与导轨接触。
10、用正时链条的涨紧工具给正时链条预加0.6N.m的力矩，如图中11所示。
11、拧紧每个凸轮轴调节器的中心螺栓，如图中5所示。拧紧力矩：20N.m+180°。
12、用扳手在六角螺母上把持住凸轮轴，如图中6所示。注意：凸轮轴调整器中心螺栓只能使用一次。
13、拆下飞轮正时销，如图中1所示。
14、拆下CMP传感器定位工具，如图中7所示。
15、拆下凸轮轴定位工具，如图中3、4所示。
16、拆下正时链条预涨紧工具，如图中11所示。
17、安装正时链条涨紧器总成，如图中10所示。拧紧力矩：55N．m。
18、顺时针转动曲轴两圈。
19、确保飞轮正时销和凸轮轴定位工具可以被重新装回，如图中1、3、4所示。
注意：曲轴皮带轮中心螺栓只能使用一次。
