一、车型
525i（E60/E61）（2.5L N52B25A） 2005-2010年
X3 2.5si（E83）（2.5L N52B25AF） 2006-2010年

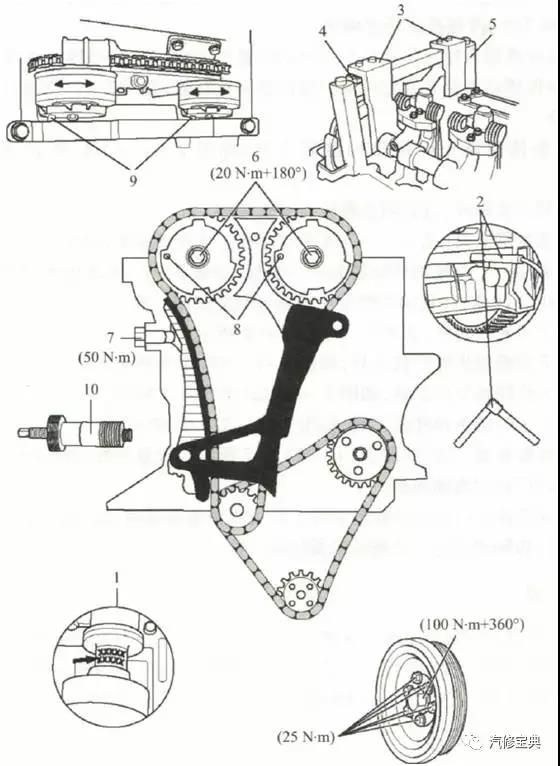

二、示意图
三、拆卸方法
1、拆卸/安装正时链条的要求：拆下油底壳。注意：拧紧力矩请参考技术数据。
2、1缸活塞位于上止点（TDC）位置。
3、确保每个凸轮轴的数字部分都是朝上的，如图中1所示。
4、拆下汽缸体上空白堵头。
5、插入飞轮正时销（图中2）。所用工具：110300。注意：如果飞轮正时销安装位置正确，发动机不能转动。
6、确保凸轮轴定位工具装配正确（图中3、4、5）。工具型号114281/114282/114283.
7、若不符合要求，则按如下方法调整凸轮轴：
a.拧松每一个凸轮轴调整器的中心螺栓。如图中6所示。
b.拆下涨紧器总成，如图中7所示。注意：如果重复使用链条涨紧器，则一定要将油排干净，慢慢按压活塞两次。
8、确保传感器齿轮定位孔在9点钟的位置上，如图中8所示。
9、安装传感器齿轮装置定位工具，保证紧靠汽缸盖，如图中9所示，所用工具：114290。
10、安装传感器正时链条预涨紧工具，如图中10所示。所用工具：119340。
11、拧紧调整螺栓，直到调整螺栓与导轨接触。
12、用涨紧器工具（图中10）给正时链条预加0.6N.m的力矩。
13、拧紧每一个凸轮轴调整器的中心螺栓，如图中6所示。拧紧力矩：20N.m+180°。注意：凸轮轴调整器中心螺栓只能使用一次。
14、拆下飞轮正时销，如图中2所示。
15、拆下传感器齿轮定位工具，如图中9所示。
16、拆下凸轮轴定位工具，如图中3、4、5所示。
17、拆下正时链条预涨紧工具，如图中10所示。
18、安装涨紧器总成，如图中7所示。拧紧力矩：55N.m。
19、顺时针转动曲轴两圈。
20、确保飞轮正时销和凸轮轴定位工具可以被重新装回，如图中3、4、5、9所示。注意：曲轴皮带轮中心螺栓只能使用一次。
