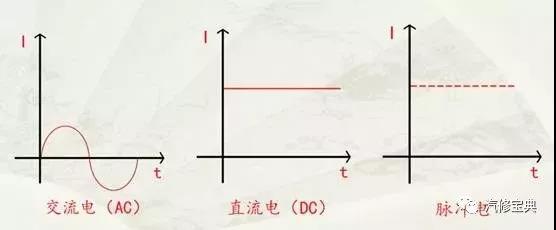

电的分类
交流电：大小和方向随时间的变化而变化；
直流电：大小和方向随时间的变化都不变化；
脉冲电：大小随时间的变化而弯化，方向不变。

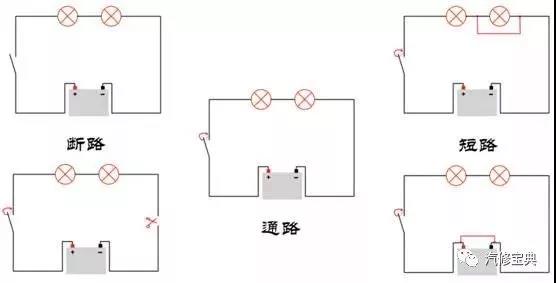

电路的三种状态
通路：通路是指电路中开关是闭合的，电流可以流通构成循环。
断路：断路又叫开路，是指电路中有断开的地方，电流不能流通。
短路：短路是指用电器或电源两端直接连接了导线，根据电流的惰性，不经用电器流过，短路是电路的不正常状态，严重甚至会引发火灾。
电流、电压与电阻
电流：电流是指电荷的定向移动，用I表示，单位是A（安培）。
电压：电压也称为电势差或电位差，其大小等于单位正电荷因受电场力作用从一点移动到另一点所做的功。用U表示，单位是V（伏特）。
电阻：电阻是指电荷在移动过程受到的阻力，用R表示，单位是Ω（欧姆）。

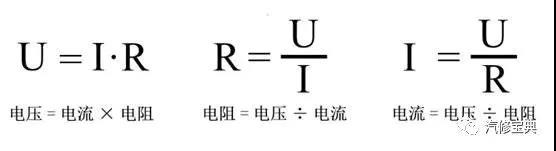

欧姆定律

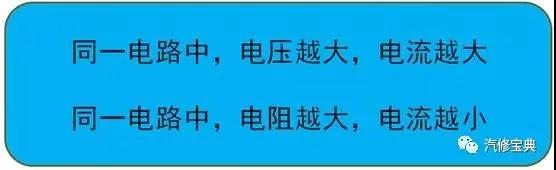

欧姆定律是指在同一电路中，电压、电流与电阻之间的关系。通过某段导体的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比。
根据上述公式我们可以得出
串并联电路

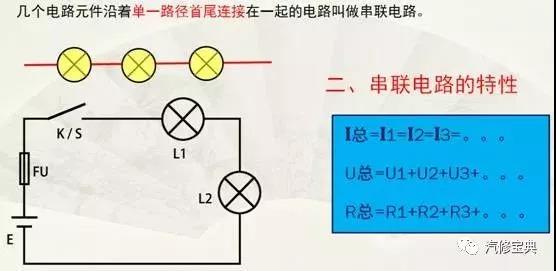

串联电路
特性：
1、各用电器两端的电压之和等于总电压。
2、电路中的总电阻等于各用电器电阻之和。
3、串联电路中，电流处处相等。
特点：
1、电路中只有有一条通路
2、开关控制整个电路的通断
3、各用电器之间相互影响

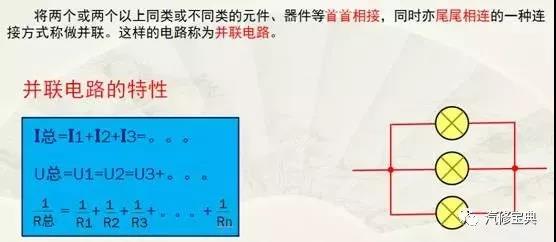

并联电路
特性：
1、各用电器两端电压相等，且等于电源电压。
2、电路中的总电阻的倒数等于各用电器电阻的倒数之和。
3、并联电路中，总电流等于各支路电流之和。
特点：
1、电路有若干条通路
2、可控制某一个用电器单独工作。干路开关控制所有的用电器，支路开关控制所在电路的用电器
3、各用电器相互无影响，某一个用电器坏了，不会影响其余用电器的工作
根据上述信息我们可以得知串联分压，并联分流，大家一定要记住这八个字
混联电路
电路里面既有串联又有并联的电路叫做混联电路。

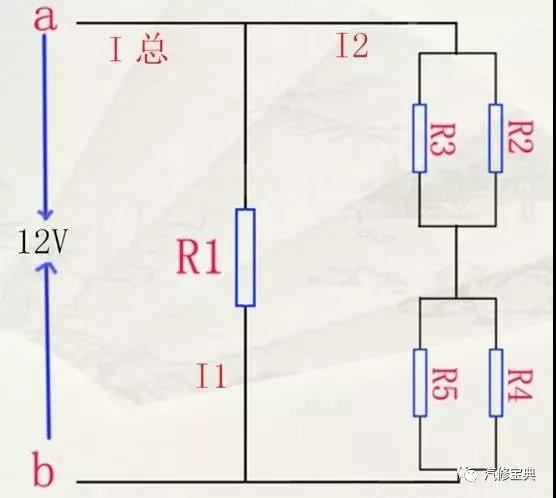

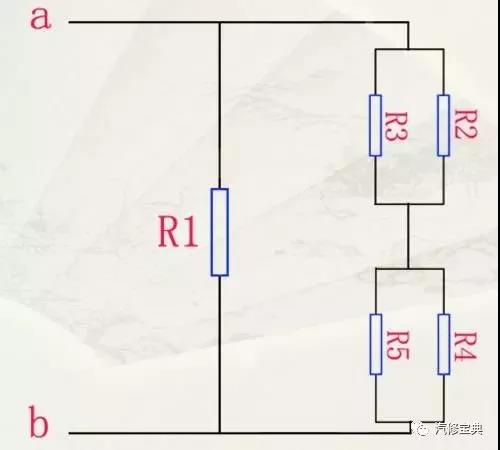

上图中，R2与R3并联，R4与R5并联，R2R3与R4R5串联，R2R3R4R5与R1并联。
这里给大家出个计算题：
如图，假设a、b两点之间的电压为12V，已知I总=0.03A，流经R1的电流为0.01A，R2的电阻为300Ω，R2两端的电压为4V，R5的电阻为800Ω，求R3，R4，R总，流经R4的电流各是多少？（答案见文末）
电磁原理

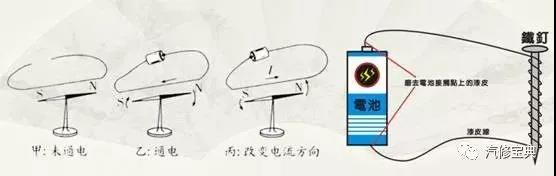

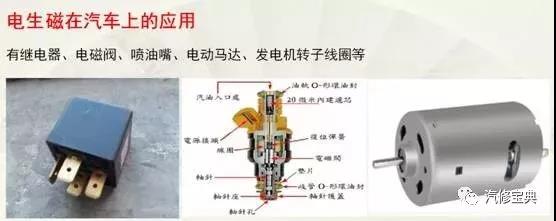

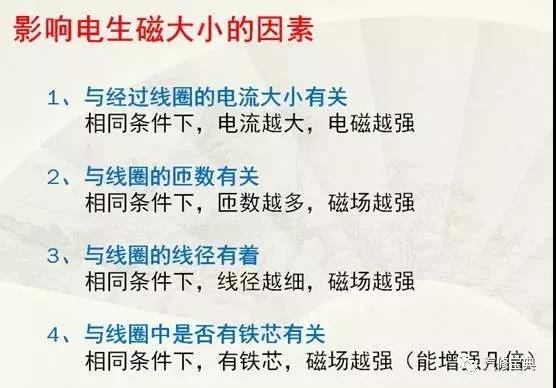

电生磁
如果一条直的金属导线通过电流，那么在导线周围的空间将产生圆形磁场。

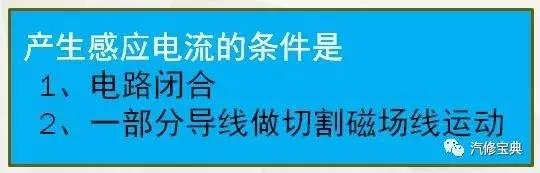

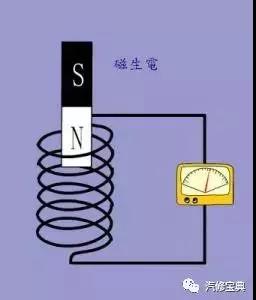

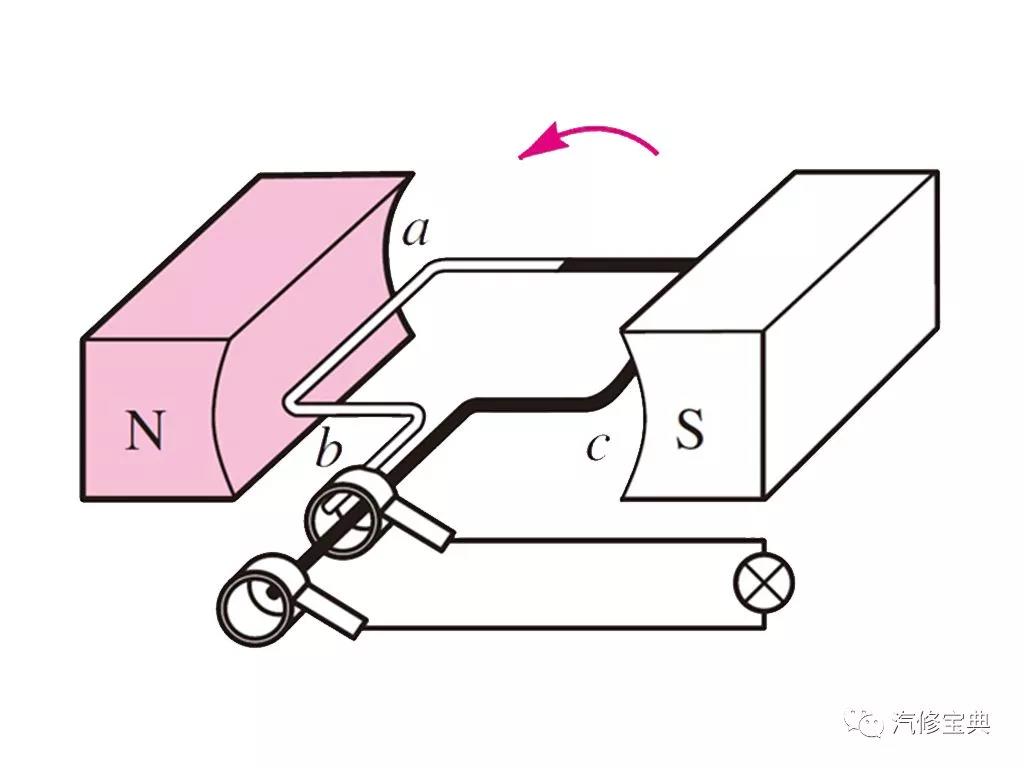

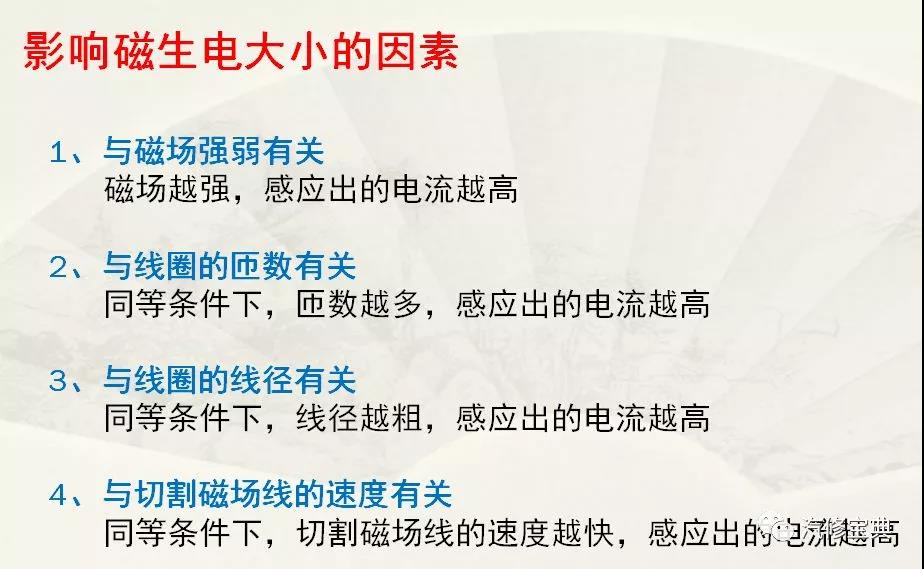

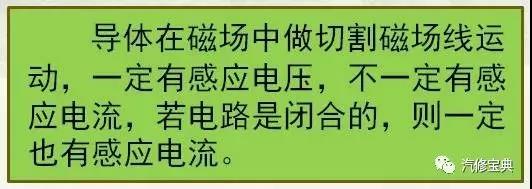

磁生电
当一根导线感受到强弱变化的磁场时，便能产生一个电压。

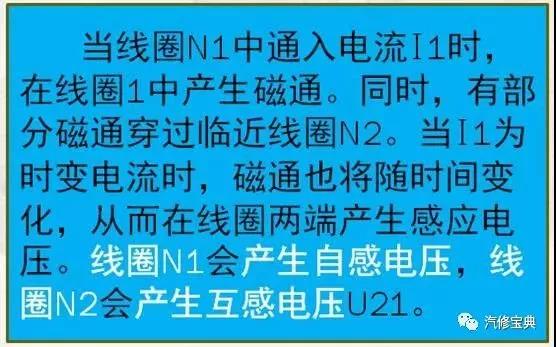

自感与互感
自感
线圈中由于自身电流的变化而产生感应电压的现象叫做自感应现象。线圈两端由于自感应而产生的感应电压，叫做自感电压。

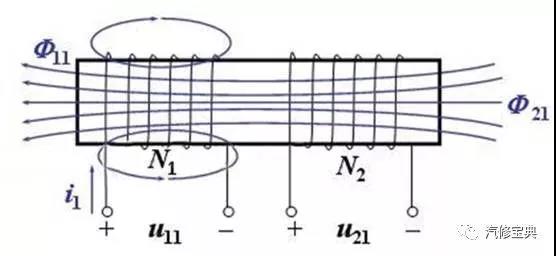

互感
一个线圈中的电流发生变化而使其它线圈产生感应电动势的现象叫互感现象。

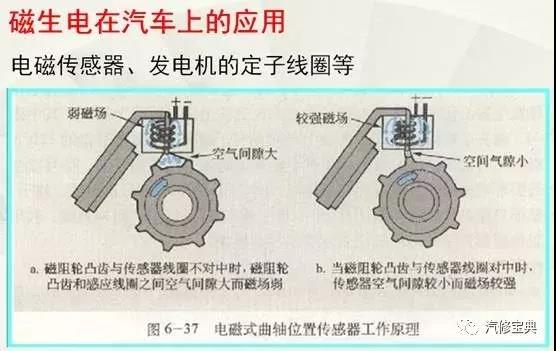

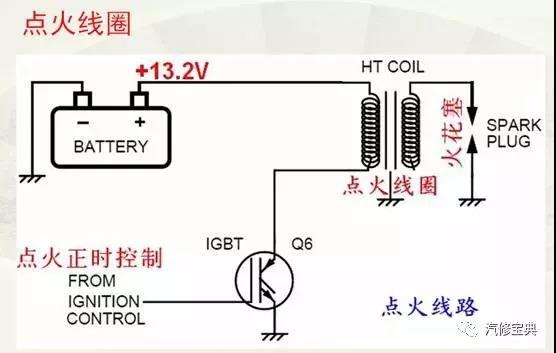

自感与互感的应用
电子元器件的作用、表示符号及测量

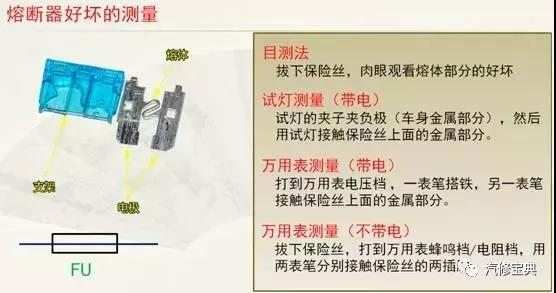

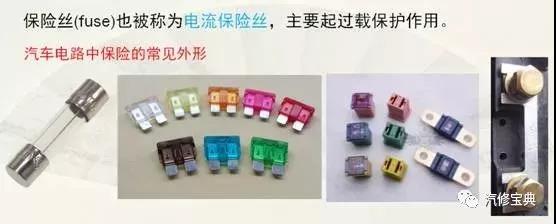

保险丝

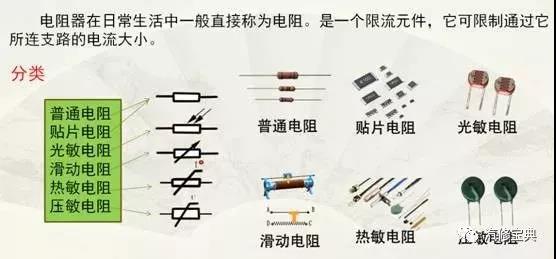

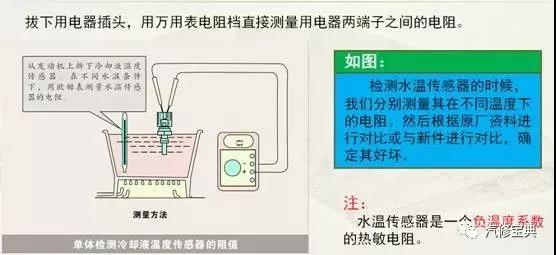

电阻器

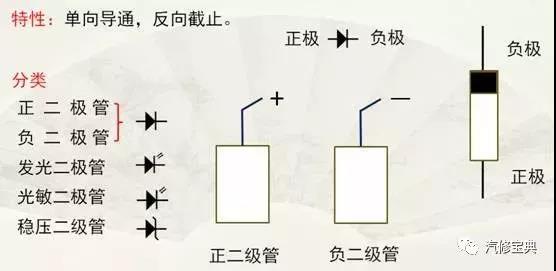

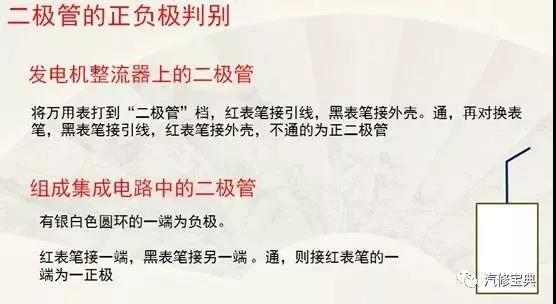

二极管

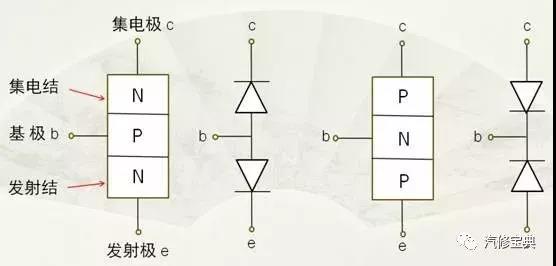

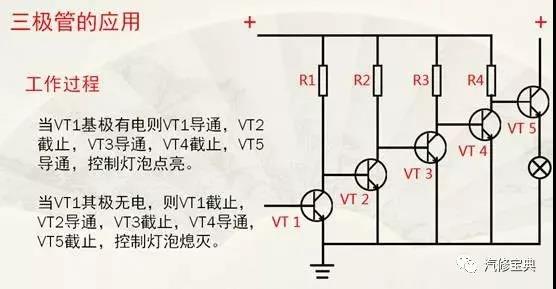

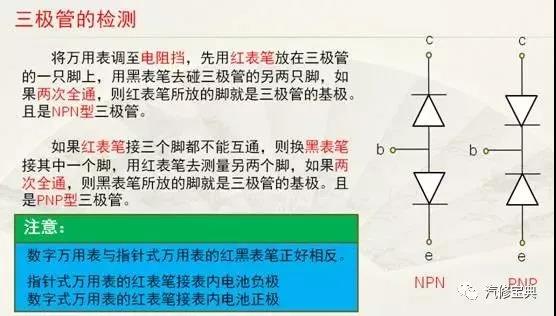

三极管

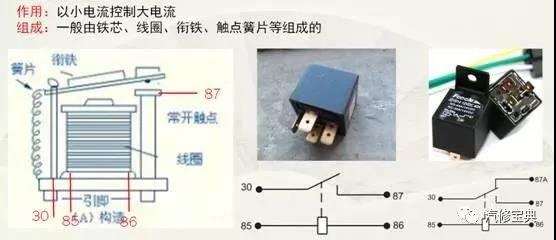

继电器

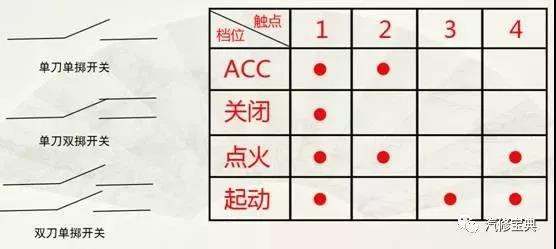

开关
文章中计算题答案详解：
首先，我们已知流经R1的电流为0.01A，总电流为0.03A，根据并联分流，我们可知
I2=I总-I1=0.03-0.01=0.02A
已知R2两端的电压为4V，根据并联电路各用电器两端电压相等，可得知R2R3这个并联电路两端的电压为4V，再根据串联电路中电流处处相等，也就是流经R2R3的电流为0.02A，此时可以算出
R2R3=4÷0.02=200Ω
再根据并联电路中，总电阻的倒数等于各用电器倒数之和可以得知
1/R2R3=1/R2+1/R3
1/200=1/300+1/R3
1/R3=1/200-1/300=3/600-2/600=1/600
R3=600Ω
根据串联电路各用电器两端的电压等于电源电压可以得知
U4U5=12-U2U3=12-4=8V
也就是R4R5这个并联电路两端的电压为8V，如上面的计算R4R5的总电阻
R4R5=8÷0.02=400Ω
同上计算
1/R4R5=1/R4+1/R5
1/400=1/R4+1/800
1/R4=1/400-1/800=2/800-1/800=1/800
R4=800Ω
根据R=U/I我们可以得出，
R1=12/0.01=1200Ω
根据串并联电路计算电阻的方法可以得知
1/R总=1/R1+1/（R2R3+R4R5）=1/1200+1/（200+400）=1/1200+2/1200=3/1200
R总=400Ω
再来计算流经R4的电流，根据上述计算，我们已经得知R4两端的电压为8V，R4的电阻等于800Ω
I4=U4/R4=8/800=0.01A
因此上述计算题中，R3=600Ω，R4=800Ω，R总=400Ω，流经R4的电流是0.01A。
