汽车电路图中常用的符号与含义

来自：来源网络
5年前
已收藏
收藏
阅读数
5795
回复数
15

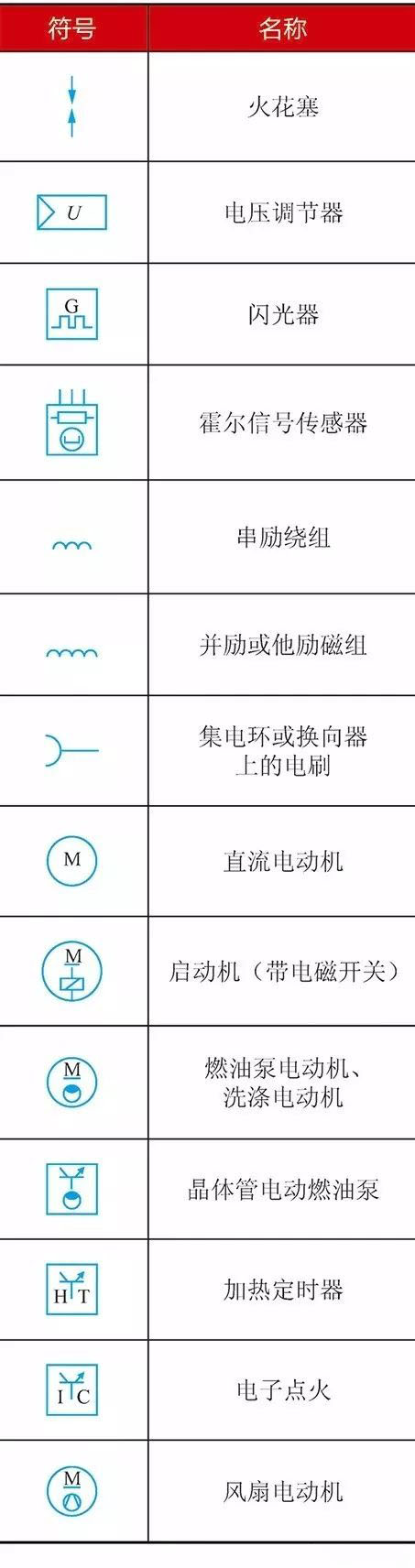

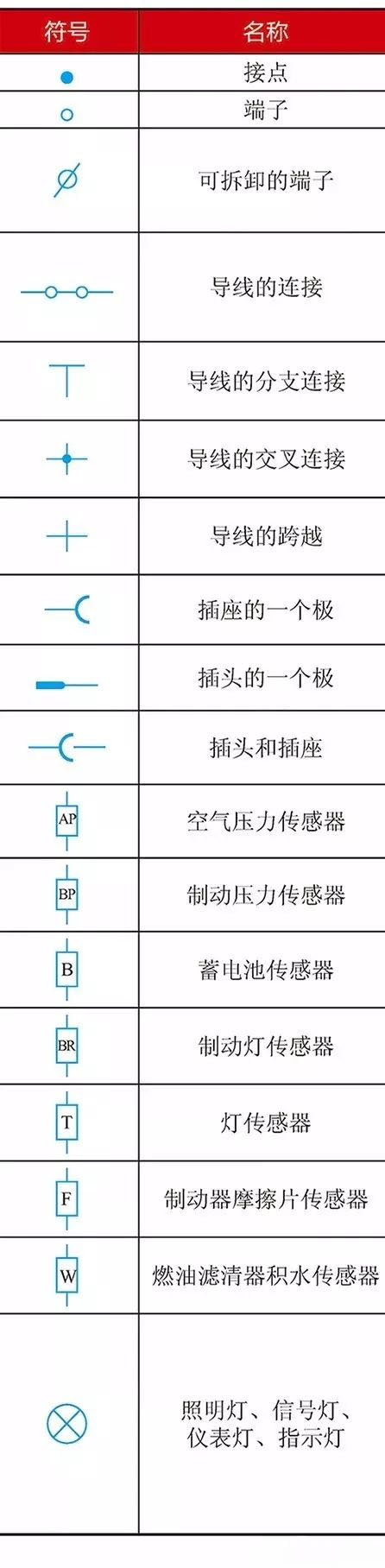

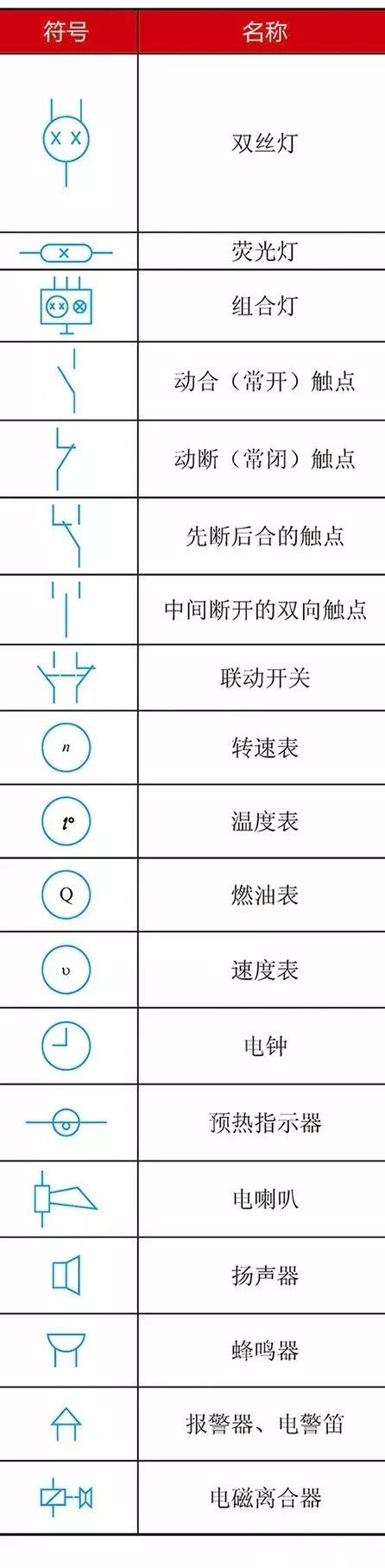

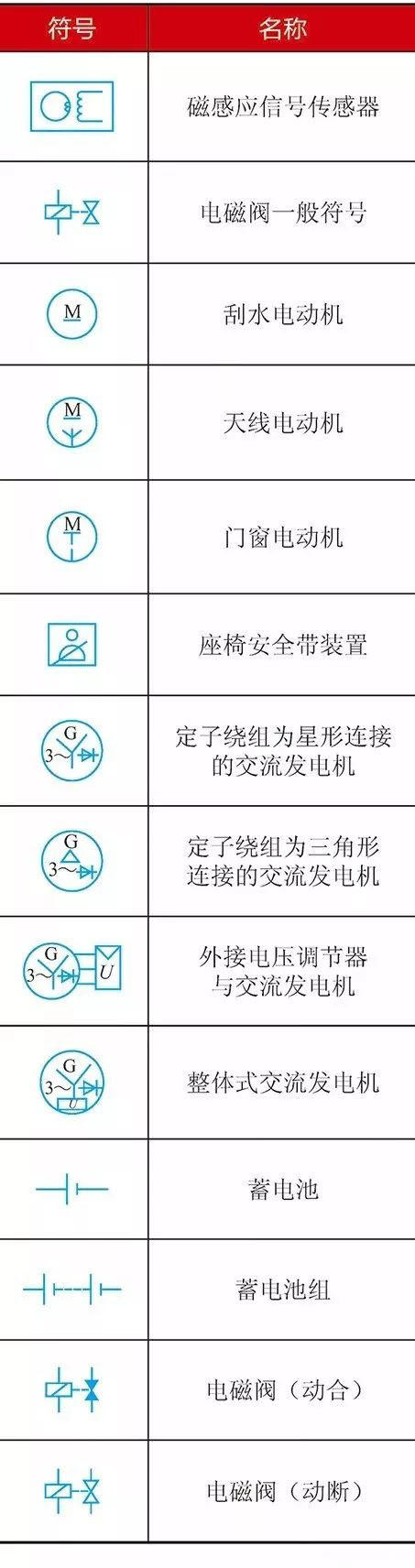

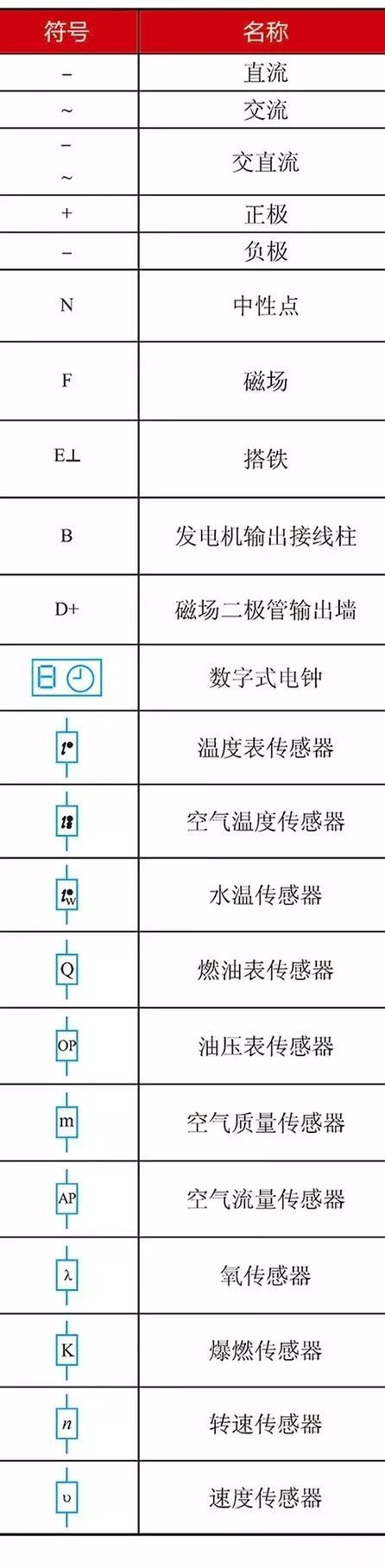

各汽车制造厂家在电路图的绘制上虽然没有统一的标准，风格各异，但都有自己统一规范的绘图标准，包括电器符号、电路图表达方法等。下面列举的是国内汽车电路图中常用的符号及其含义。

640 (1).jpg
