捷豹S-TYPE全车保险丝位置/名称详解

来自：宝典官方
6年前
已收藏
收藏
阅读数
1684
回复数
1


捷豹汽车保险丝颜色代码说明：

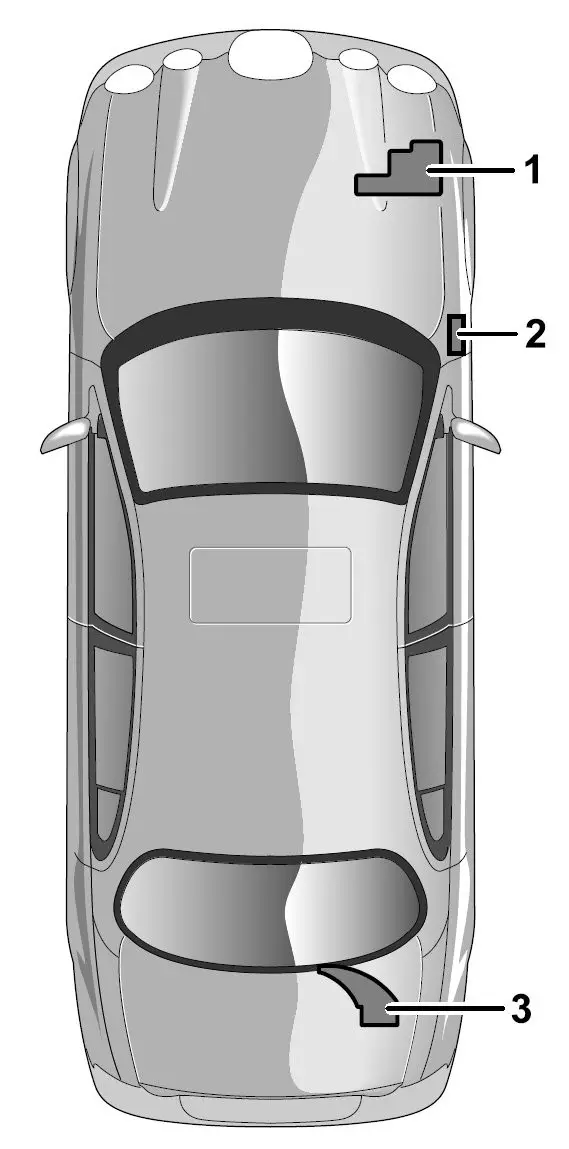

熔断丝和继电器位置参见下面的图示：

1. 发动机舱的熔断丝盒

2. 乘员舱的熔断丝盒

3. 行李舱熔断丝盒

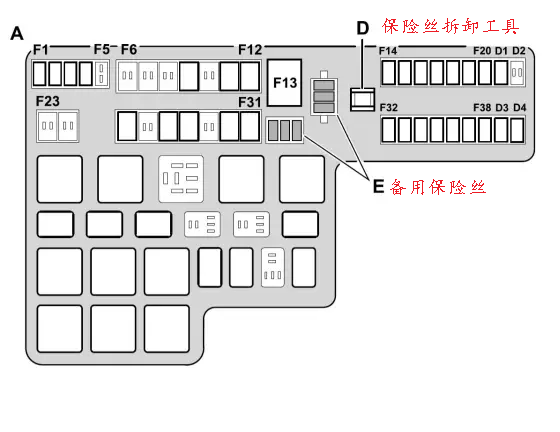

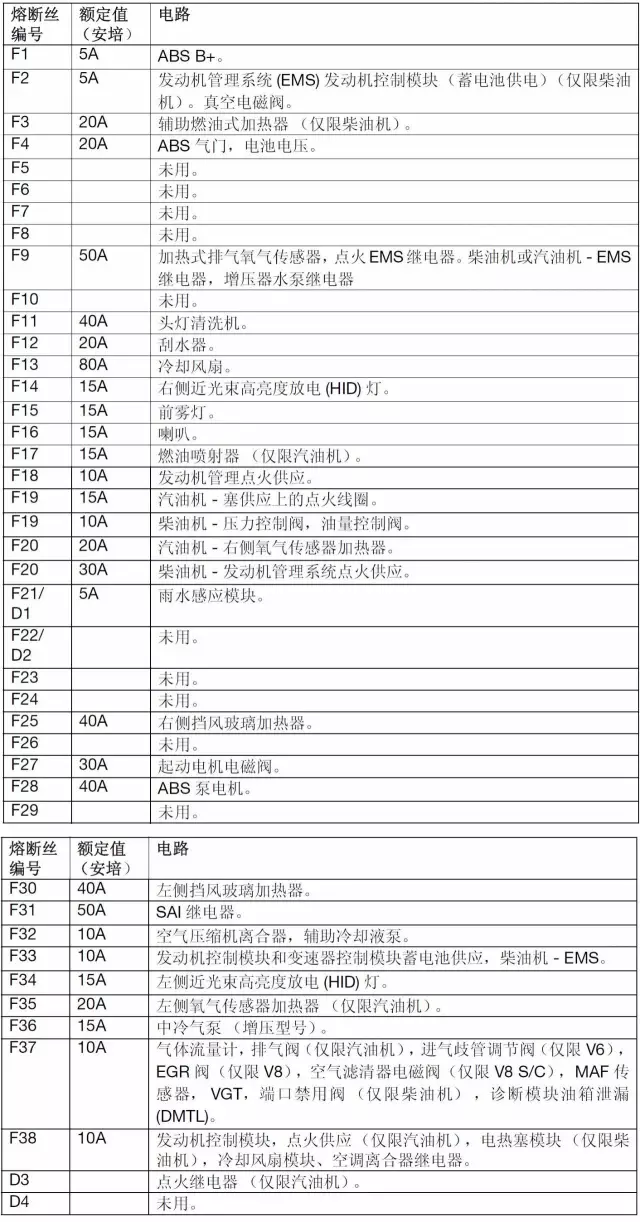

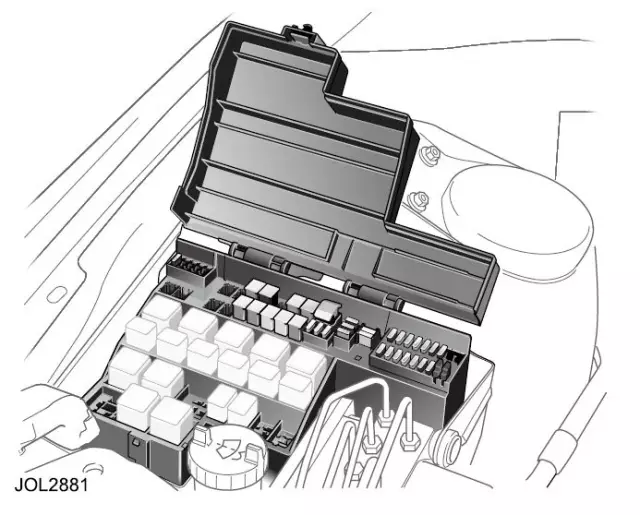

发动机舱的熔断丝盒(A) - 熔断丝

于发动机舱右侧，与挡风玻璃洗涤液储液罐相邻。

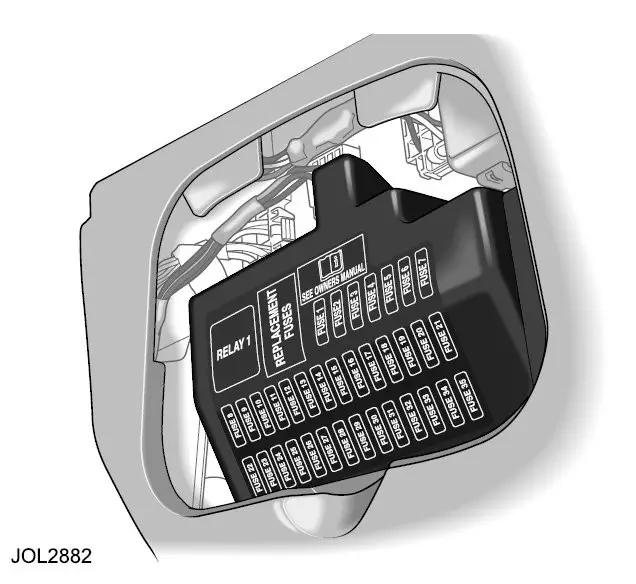

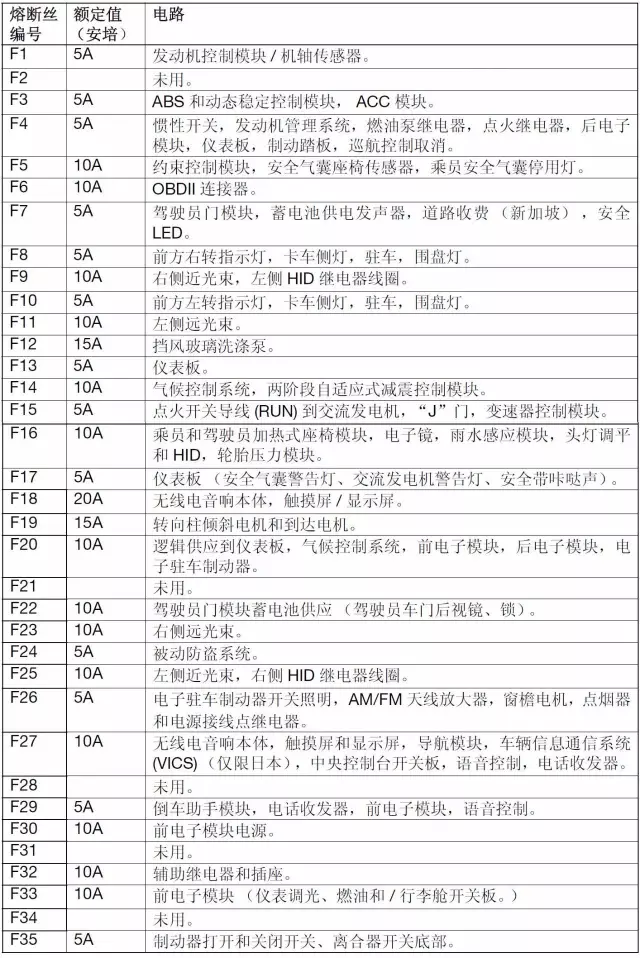

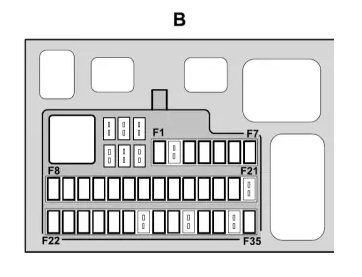

乘员舱熔断丝盒 (B) - 熔断丝

位于脚部空间右侧装饰面板。

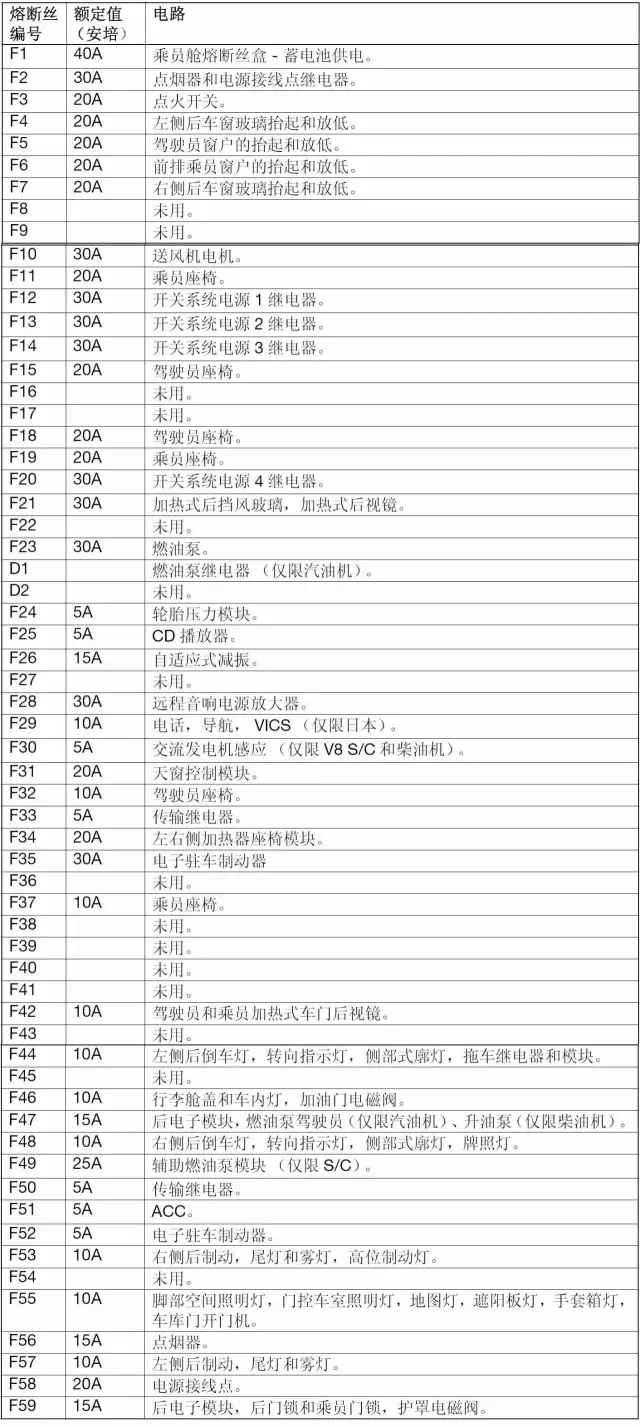

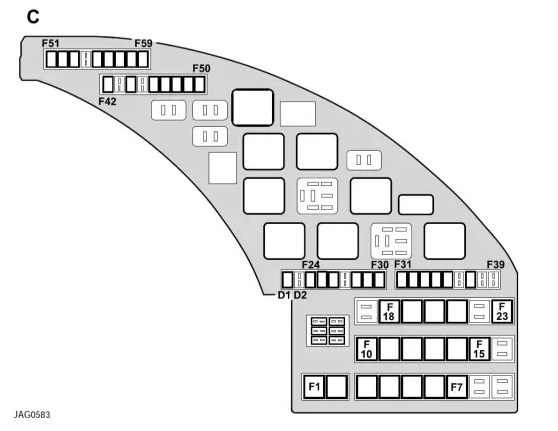

行李舱熔断丝盒(C) - 熔断丝

位于蓄电池前侧的行李舱内。
