2019年款大众探岳保险丝位置功能说明

保险丝架一览

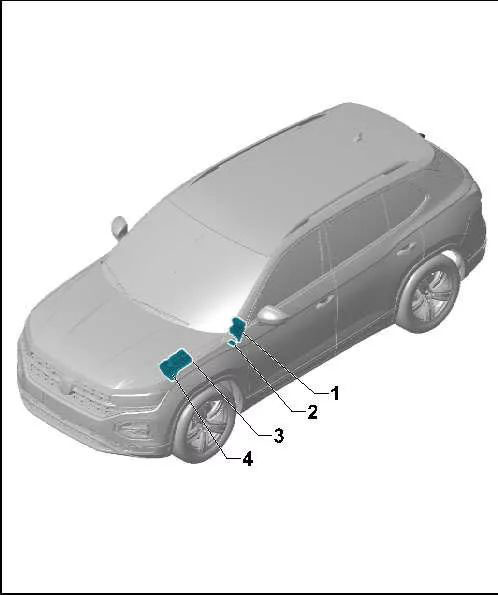

保险丝支架安装位置概览：

1 - 保险丝架 C -SC

1 - 副驾驶员座椅调整装置的热敏保险丝 1 -S46-

2 - 保险丝架 H -SH

3 - 保险丝架 B -SB

4 - 保险丝座 A -SA

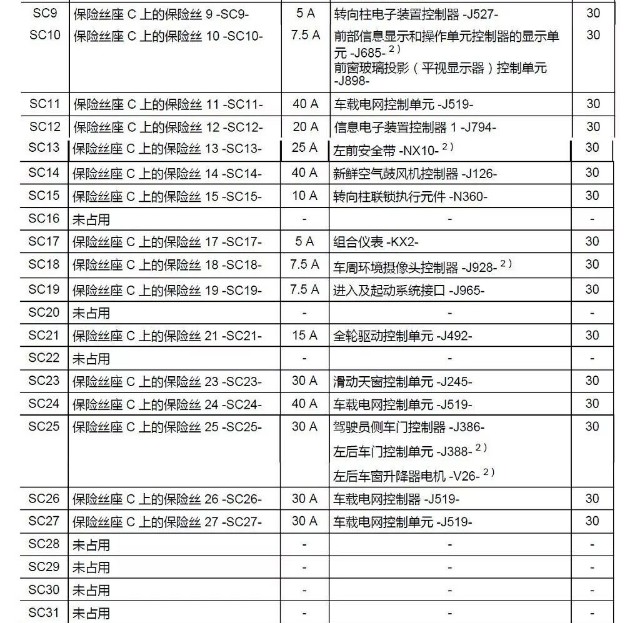

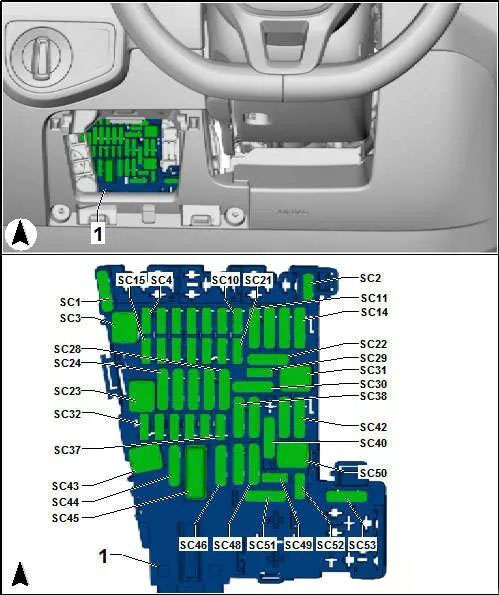

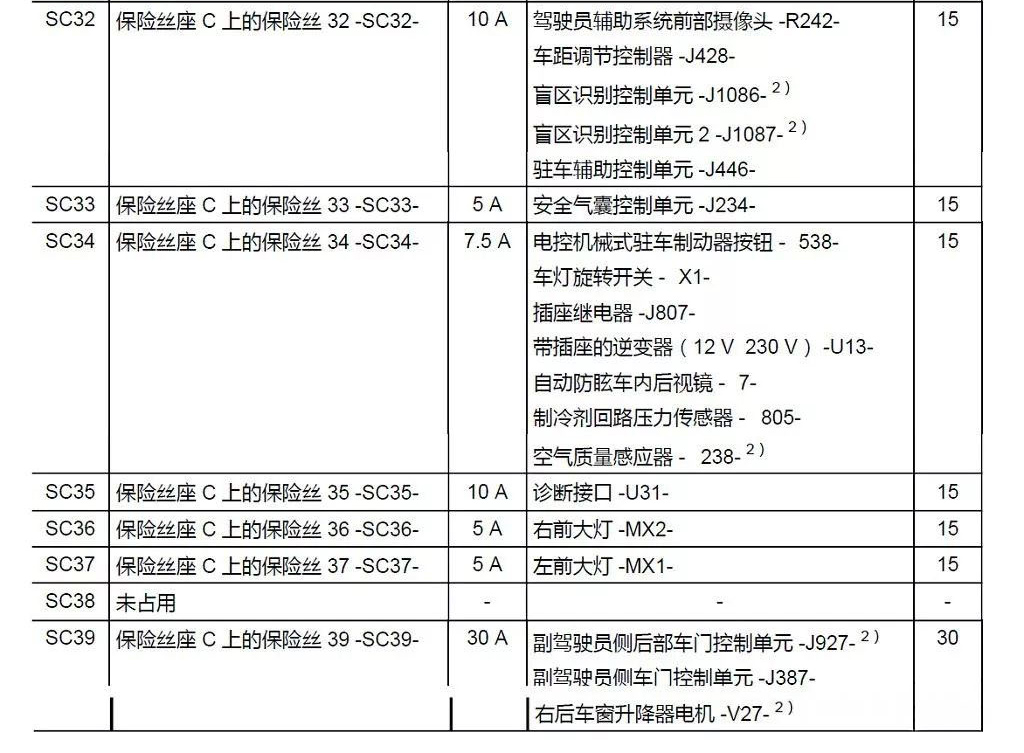

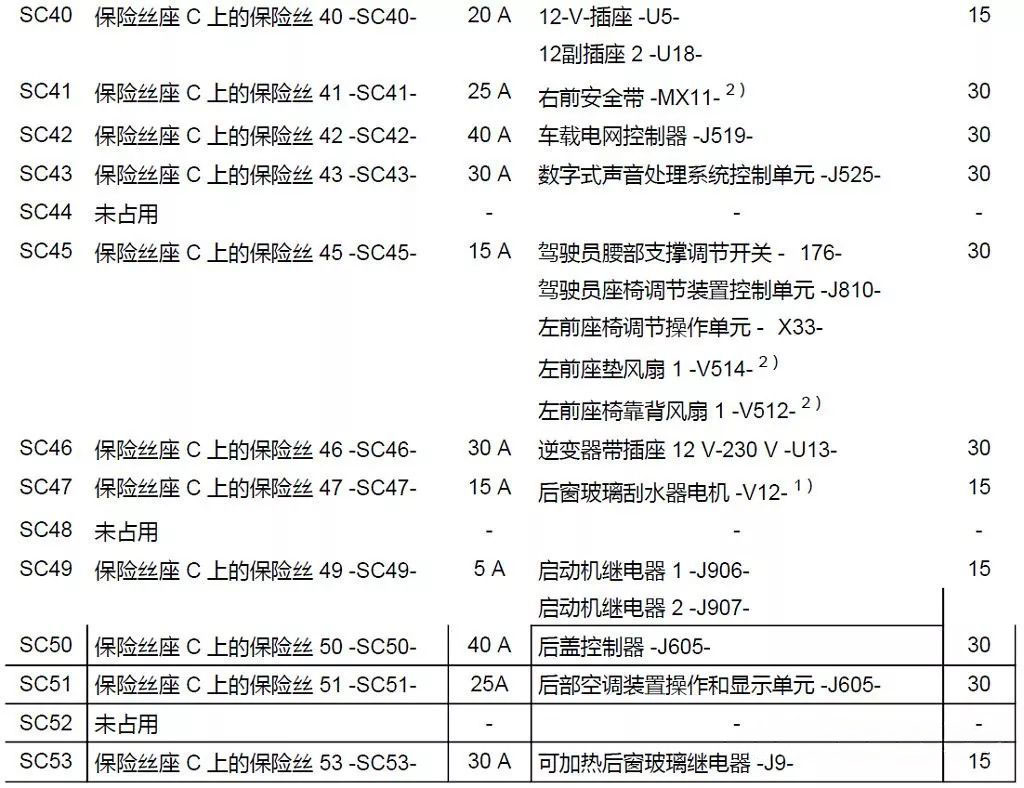

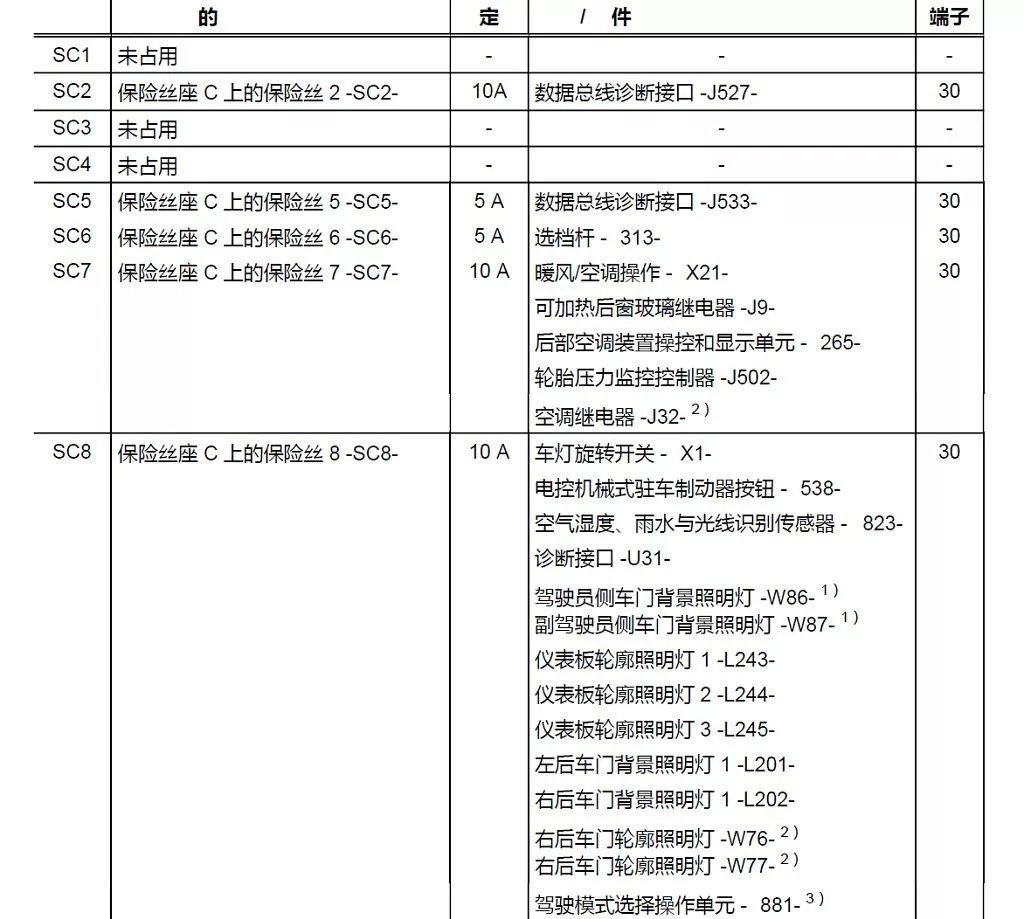

保险丝架 C -SC-

1 - 保险丝架 C -SC-

保险丝颜色，用于 -J-Case- 保险丝

   40A - 绿色

   30A - 粉色

保险丝颜色，用于 -ATO- 扁平保险丝

   40A - 橙色

   30A - 浅绿

   25A - 本色（白色）

   20A - 黄色

   15A - 淡蓝

   10A - 红色

   7.5A - 棕色

   5A - 淡棕色

用于微型保险丝的保险丝颜色

   15A - 淡蓝

   10A - 红色

   7.5A - 棕色

   5A - 淡棕色

   1A - 黑色

1) 用于带全景摄像头的车辆

2) 视设备而定

3) 仅用于全轮驱动的汽车

热敏保险丝 1 -S46-

安装位置

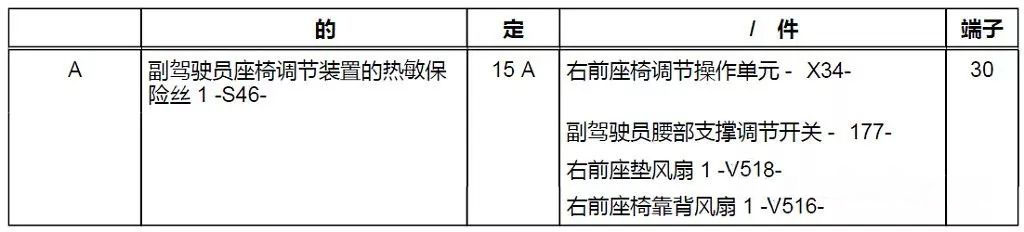

副驾驶员座椅调节装置热敏保险丝 1 -S46-

1 - 副驾驶员座椅调节装置热敏保险丝 1 -S46- 保险丝支架

A - 副驾驶员座椅调节装置热敏保险丝 1 -S46-

保险丝座 H -SH-

安装位置

保险丝座 H -SH-

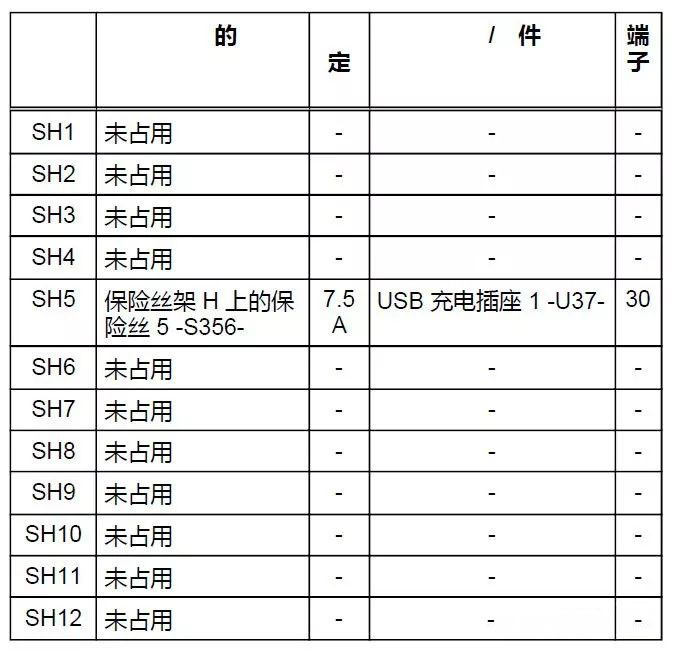

保险丝布置， 保险丝座 H -SH-

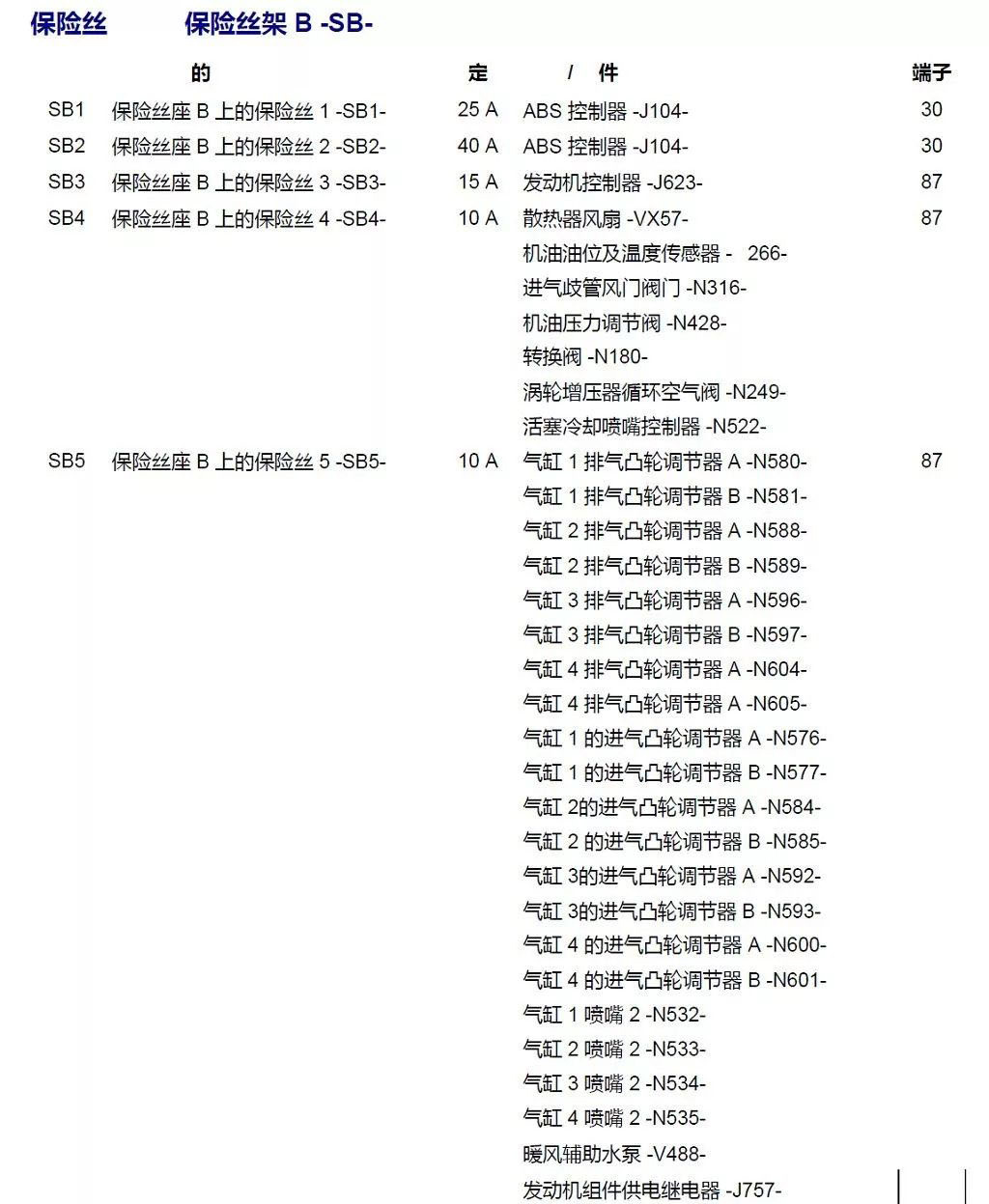

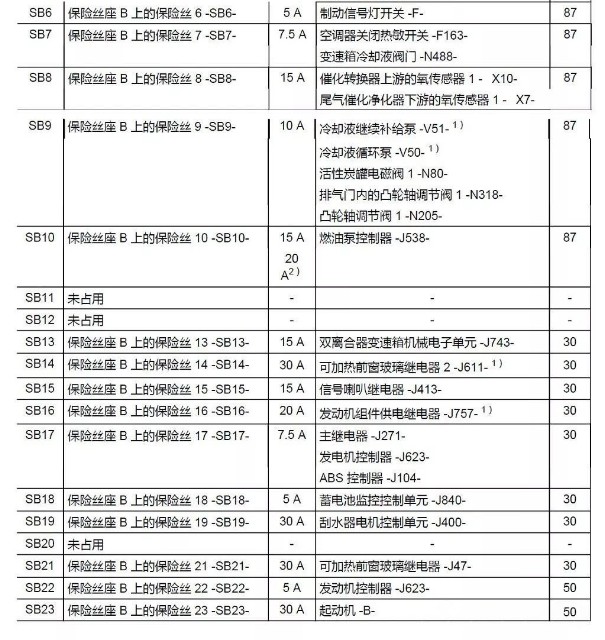

保险丝座 B -SB-

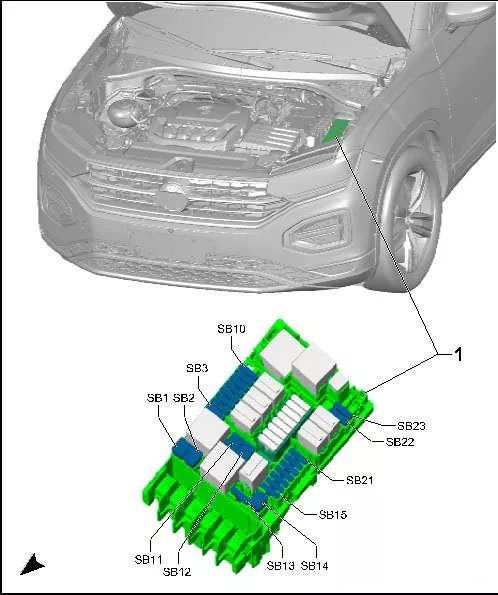

安装位置

保险丝座 B -SB-

4) 视设备而定

5） 仅用于全轮驱动的汽车

保险丝架 A -SA-

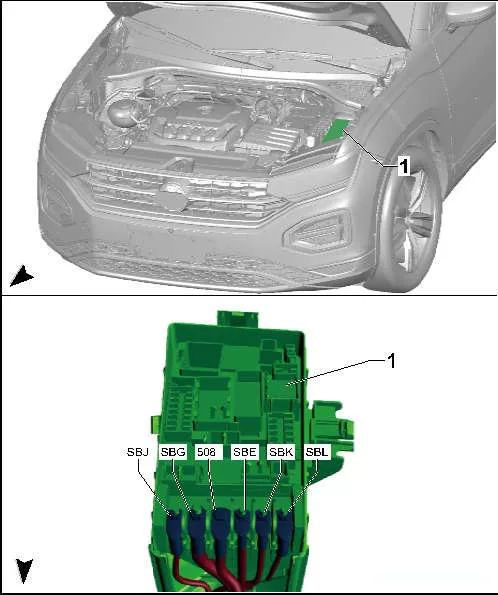

安装位置

保险丝架 A -SA-

1 - 保险丝座 A -SA-

508接（ 30） ， 接口蓄电池-A-

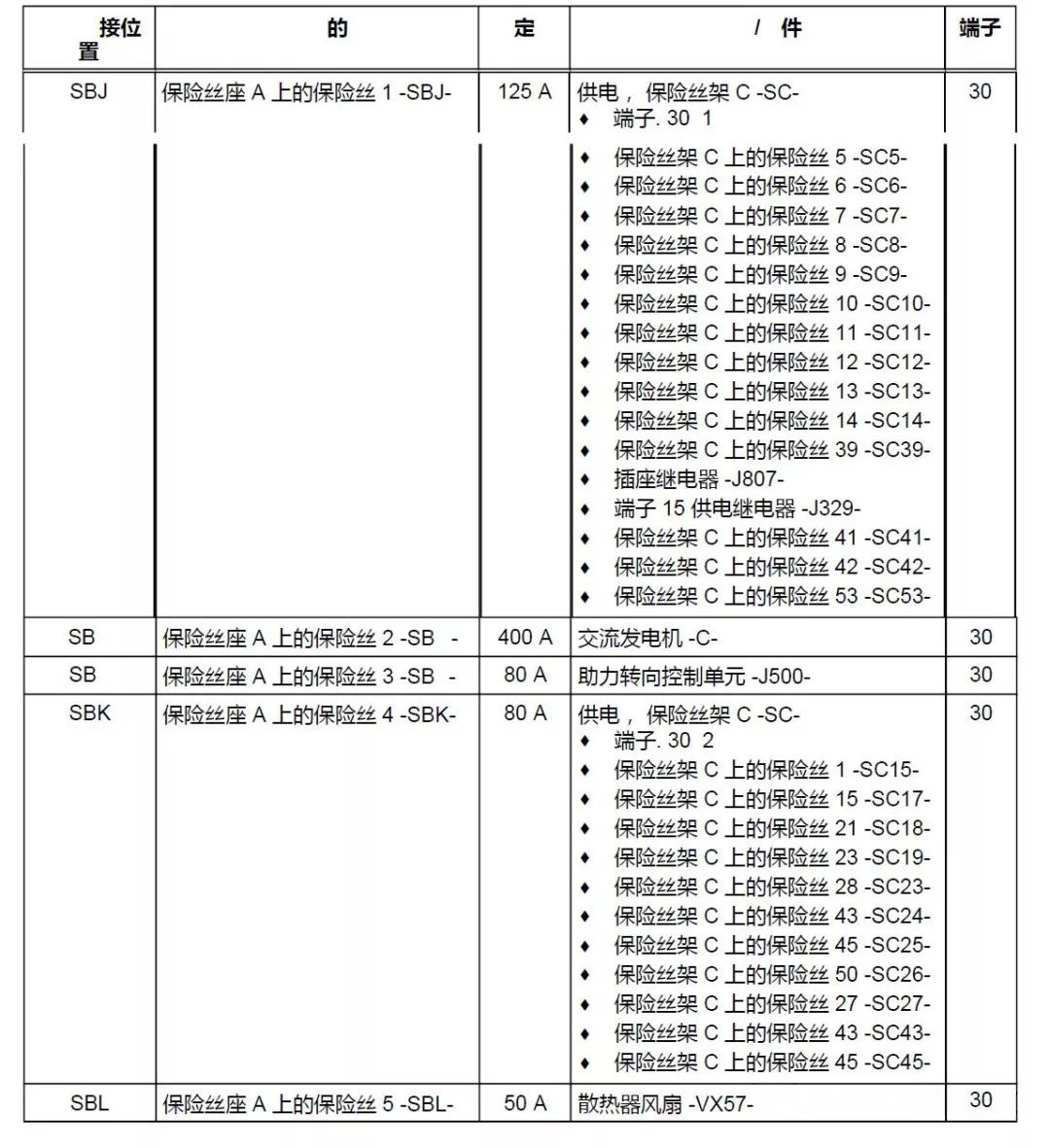

保险丝分配， 保险丝架 A -SA-
