本田发动机正时皮带安装示意图

来自：宝典官方
7年前
已收藏
收藏
阅读数
11858
回复数
1

1

发动机型号：F23Z4

排量：2.3L

搭载车型：2002年奥德赛

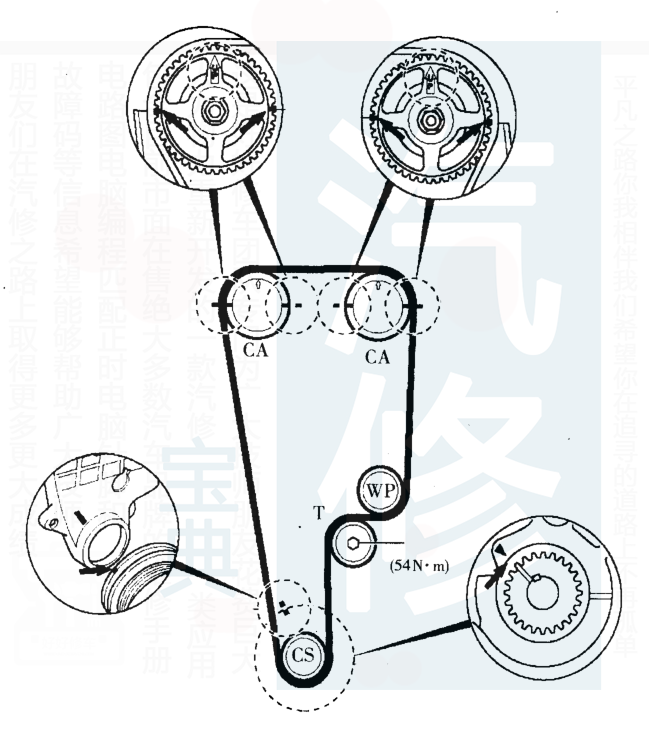

2

发动机型号：F23A7

排量：2.3L

搭载车型：1998~2001年飞度Shuttle

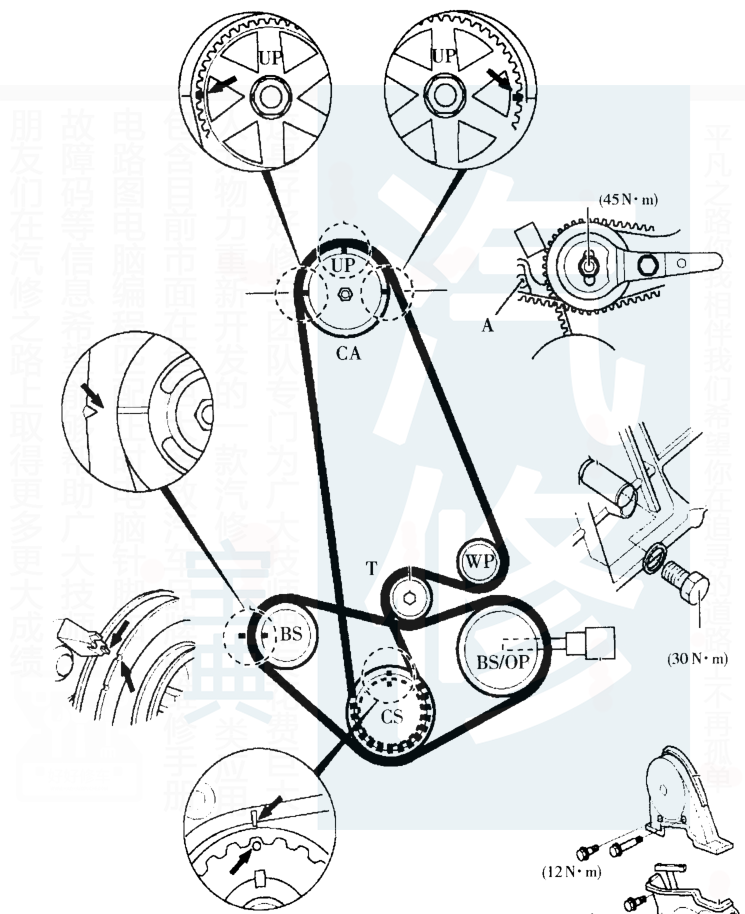

3

发动机型号：J30A4

排量：3.0L

搭载车型：2006~2008年雅阁


发动机型号：J35Z2

排量：3.5L

搭载车型：

2010~2011年歌诗图

2008~2012年雅阁

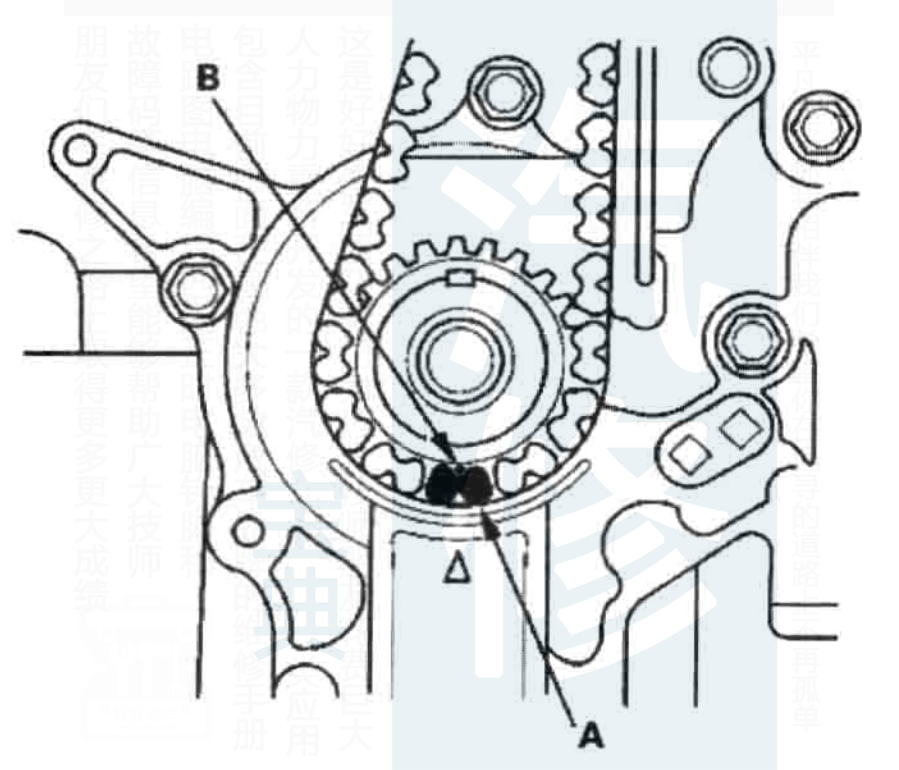

4

发动机型号：K20A1

排量：2.0L

搭载车型：2001~2004年思韵（stream）


发动机型号：K20A4

排量：2.0L

搭载车型：2004~2007年CR-V


发动机型号：K20A6

排量：2.0L

搭载车型：2003~2007年雅阁


发动机型号：K24A1

排量：2.4L

搭载车型：2004~2006年本田CR-V

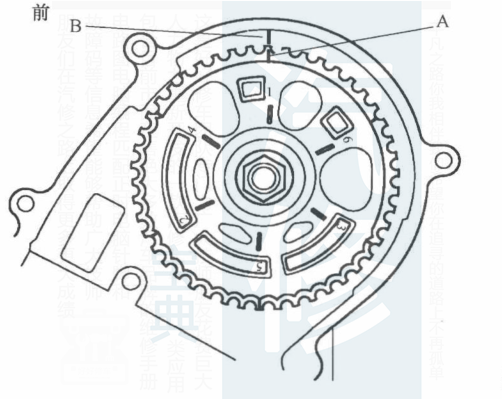

5

发动机型号：K24A6

排量：2.4L

搭载车型：2005~2008年奥德赛


发动机型号：K24A8

排量：2.4L

搭载车型：2001~2007年雅阁


发动机型号：K24Z5

排量：2.4L

搭载车型：

2009年思铂睿

2012、2015年艾力绅

7 .png

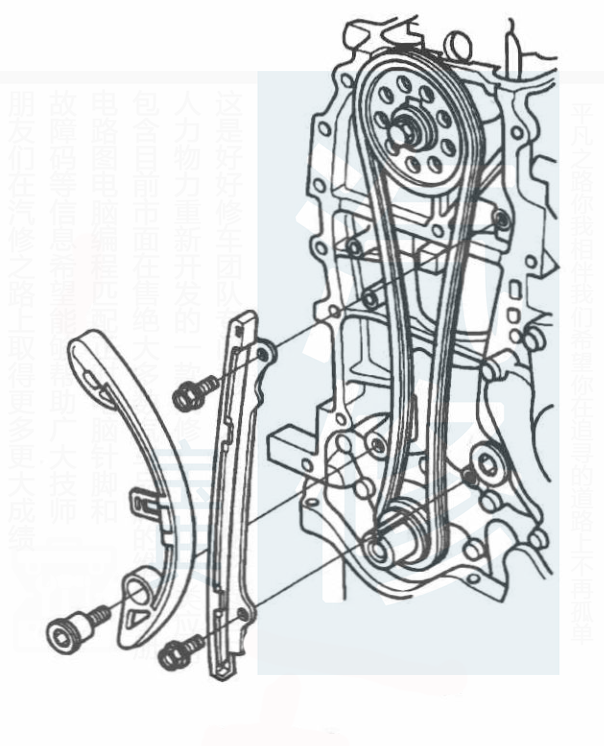

6

发动机型号：K24W5

排量：2.4L

搭载车型：2015~2017年奥德赛

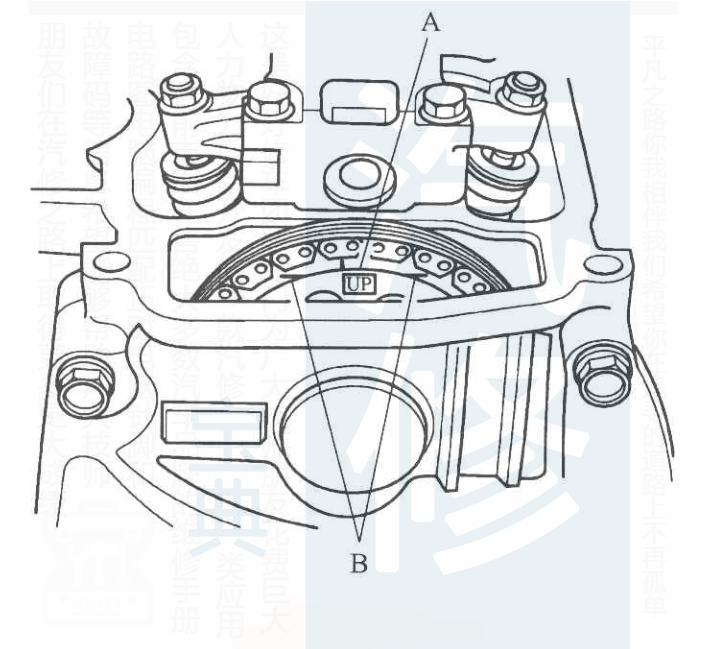

7

发动机型号：L15B

排量：1.5L

搭载车型：

2016年哥瑞

2015~2017年缤智

2014~2016年飞度

2015~2017年锋范


发动机型号：L15B5

排量：1.5L

搭载车型：

2015~2017年XR-V

2016年竞瑞

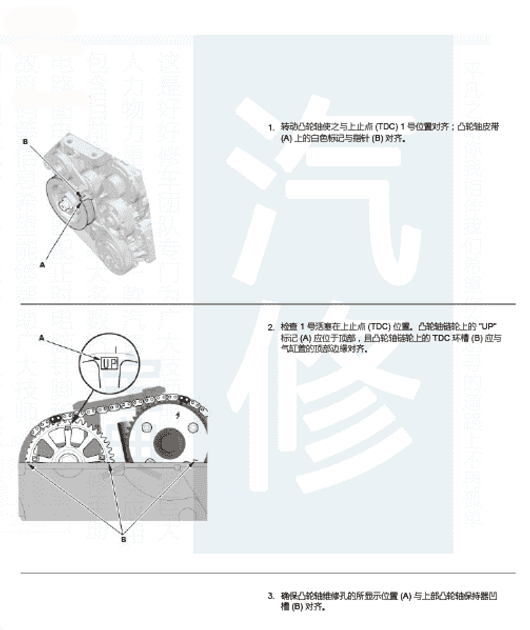

8

发动机型号：K24A2

排量：2.4L

搭载车型：2009~2014年奥德赛


发动机型号：K24A3

排量：2.4L

搭载车型：2003~2007年雅阁


发动机型号：K24A4

排量：2.4L

搭载车型：奥德赛


发动机型号：K20A7

排量：2.0L

搭载车型：1998~2007年雅阁


9

发动机型号：K24Z1

排量：2.4L

搭载车型：2007~2010年CR-V


发动机型号：K24Z2

排量：2.4L

搭载车型：

2013~2014年奥德赛

2008~2013年雅阁


发动机型号：K24Z3

排量：2.4L

搭载车型：2007~2012年CR-V



10

发动机型号：L13A3

排量：1.3L

搭载车型：

2003~2006年飞度

2006~2007年思迪


发动机型号：L15A1

排量：1.5L

搭载车型：

2004~2006年飞度

2006~2007年思迪





11

发动机型号：L12A1

排量：1.2L

搭载车型：2001~2007年爵士（jazz）


发动机型号：L13A1

排量：1.4L

搭载车型：2001~2007年爵士（jazz）


12

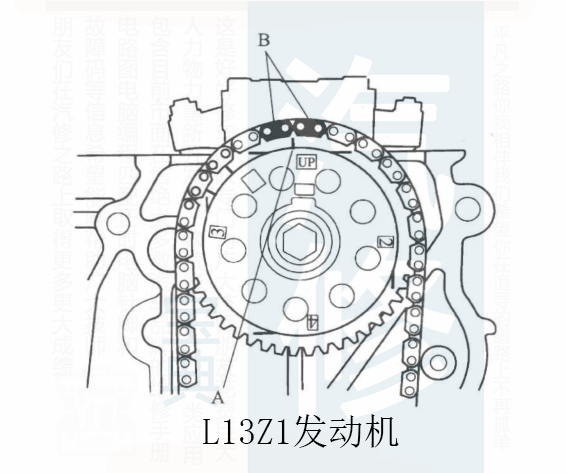

发动机型号：L13Z1

排量：1.3L

搭载车型：2008~2012年飞度

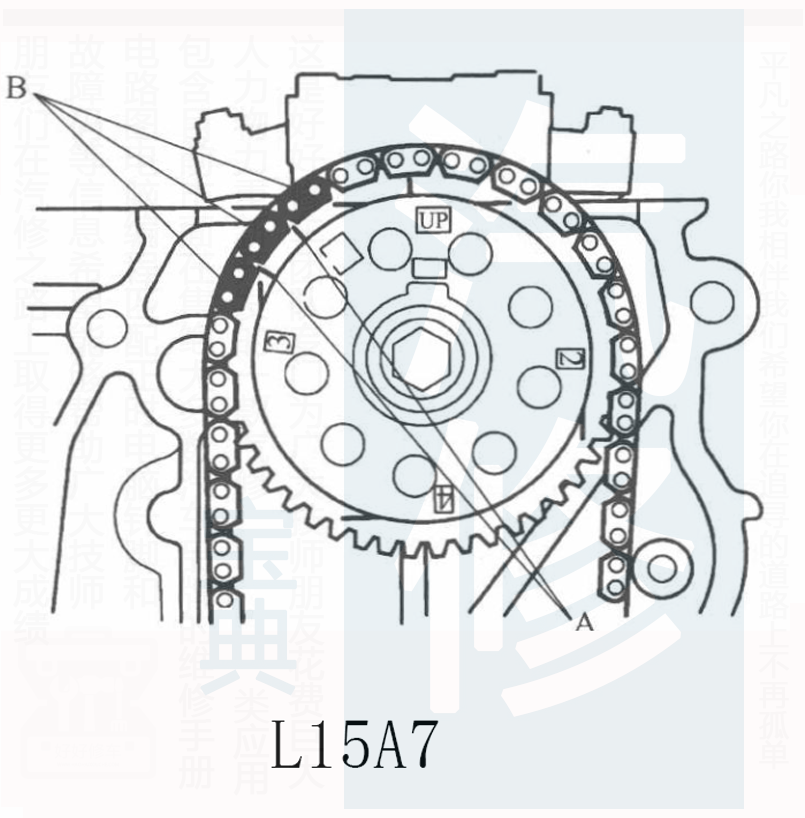

发动机型号：L15A7

排量：1.5L

搭载车型：

2008~2011年飞度

2008~2014年经典锋范

13

发动机型号：LDA2

排量：1.8L

搭载车型：2009年思域混动版

14

发动机型号：R18A1

排量：1.8L

搭载车型：

2006~2011年思域

2012、2015年思铭


发动机型号：R18Z2

排量：1.8L

搭载车型：2011~2016年思域


发动机型号：R18Z6

排量：1.8L

搭载车型：2113~2017年杰德


发动机型号：R18Z7

排量：1.8L

搭载车型：2015~2017年缤智


发动机型号：R18ZA

排量：1.8L

搭载车型：2015~2017年XR-V


发动机型号：R20A1

排量：2.0L

搭载车型：2007~2010年CR-V


发动机型号：R20A3

排量：2.0L

搭载车型：

2008~2013年雅阁

2007~2012年CR-V


发动机型号：R20A4

排量：2.0L

搭载车型：2013年思铂睿


发动机型号：R20A6

排量：2.0L

搭载车型：2011~2013年思域


发动机型号：R20A7

排量：2.0L

搭载车型：2012~2016年CR-V


发动机型号：R20Z8

排量：2.0L

搭载车型：2015~2017年思铂睿


发动机型号：K24V4

排量：2.4L

搭载车型：2015~2017年思铂睿


发动机型号：K24V6

排量：2.4L

搭载车型：

2015年CR-V

2016年艾力绅

15

发动机型号：F20B6

排量：2.0L

搭载车型：1998~2003年雅阁


16

发动机型号：F20C2

排量：2.0L

搭载车型：1999~2007年S2000


17

发动机型号：D17A2

排量：1.7L

搭载车型：2001~2004年思韵


18

发动机型号：B16A2

排量：1.6L

搭载车型：1996~2000年思域


19

发动机型号：C35A5

排量：3.5L

搭载车型：1998~2004年里程（legend）


20

发动机型号：B20Z1

排量：2.0L

搭载车型：1999~2002年CR-V


21

发动机型号：H22A7

排量：2.2L

搭载车型：1999~2003年雅阁
