将静止不动的电动机的电路与电源接通,使电动机的转动部分旋转起来,最后达到正常运转,叫作电动机的启动。若不用任何启动设备而是将电动机直接往电源上连接,这种启动方法叫作直接启动,其启动电流很大。由于当电动机刚与电源接通时,因为电枢还没有旋转,因此反电动势等于零,这时通过电枢的电流(即启动电流)应为

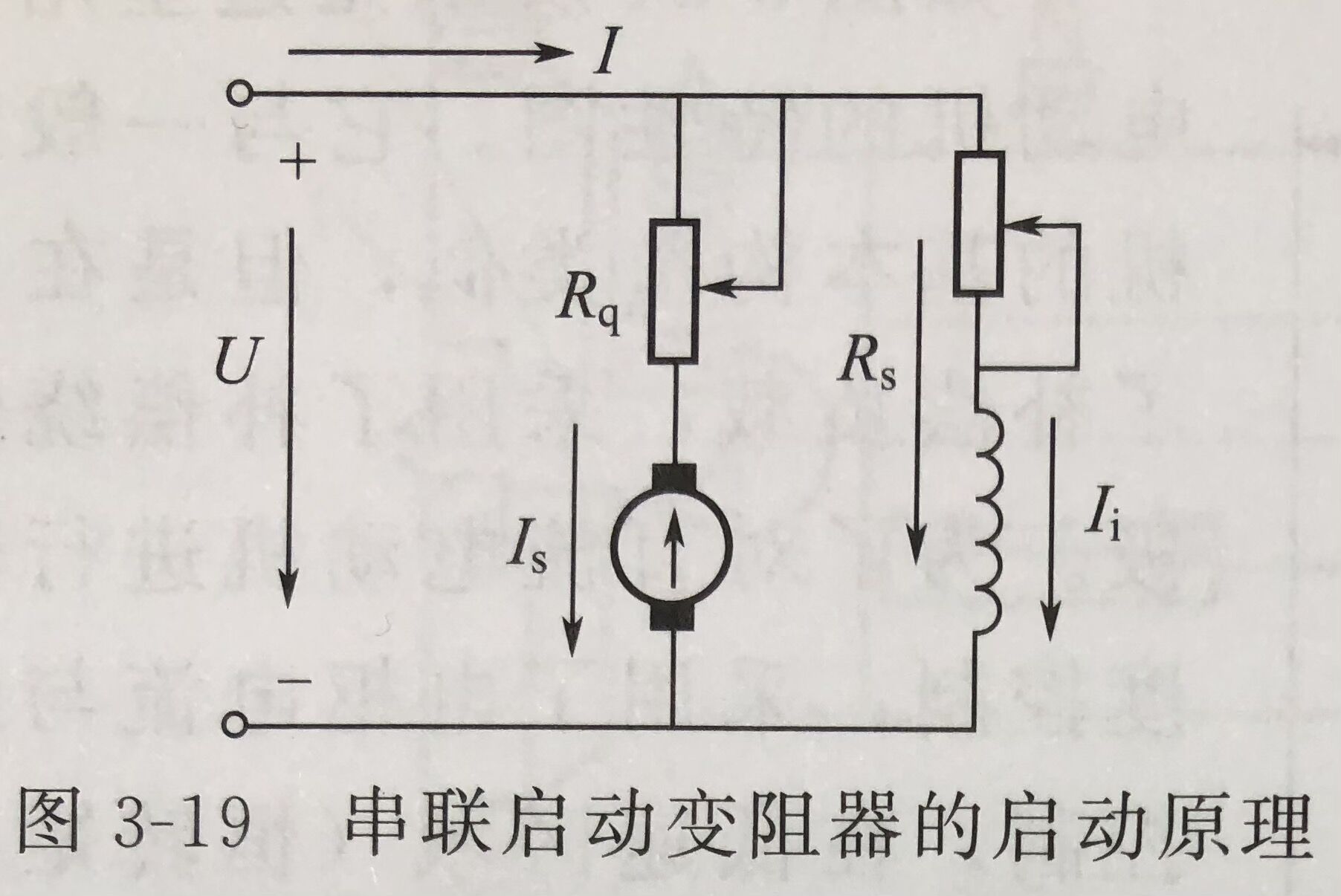

因为电枢内电阻很小,外加电压又是额定值,所以电动机在直接启动时的电枢电流将比额定电流大十几倍,甚至几百倍。这样大的电流会使得换向器上产生强烈的火花,可能把换向器烧坏。所以,启动时必须在电枢电路中串联一个启动变阻器来减小启动电流,如图3-19所示。为了获得较大的启动转矩而又不至于使换向器受到损伤,一般把启动电流限制为电枢额定电流的1.5~2.5倍,即
利用式(3-21),便可计算出所需启动电阻Rq的数值。
在启动过程中,随着电动机转速的增加,电枢电流逐渐减少,启动电阻也应慢慢减小待电动机转速达到额定值时,启动电阻应减小到零。
另外,在启动时,还应把励磁电路中的磁场变阻器R放在电阻最小的位置,以使磁通最大,这样,就可使电动机产生足够大的启动转矩,并使得反电动势增加较快,以缩短启动过程。
