品牌A国六发动机冷却系统是在传统的冷却系统结构基础上增加了智能热管理模块循环回路。为了更好地描述,这里将冷却系统分为两个部分:发动机外围冷却系统和发动机机体冷却系统。
品牌A国六发动机外围冷却系统结构如图4-11所示。
品牌A国六发动机机体冷却系统结构如图4-12所示

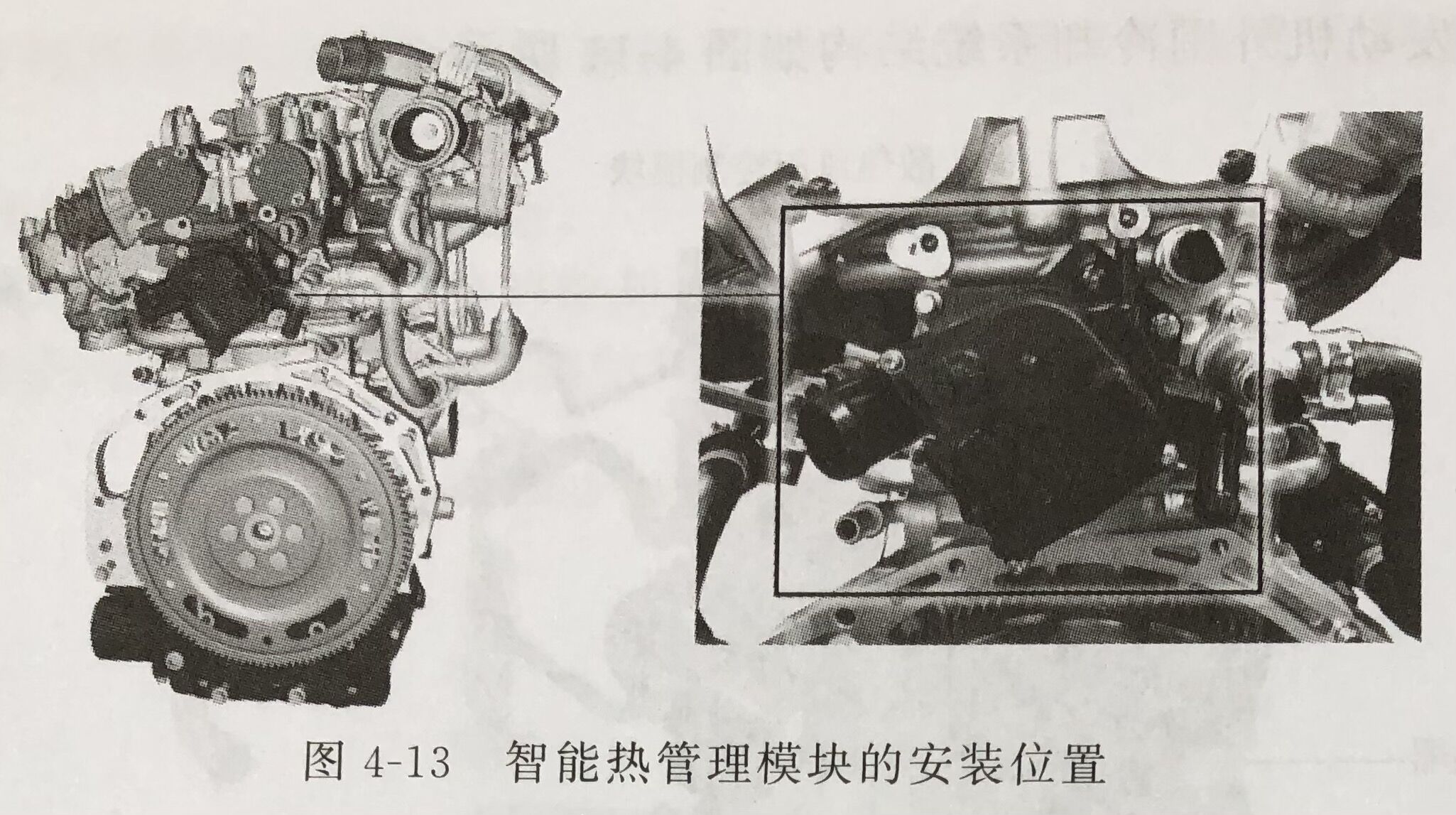

品牌A国六发动机机体冷却系统的先进性在于采用了智能热管理模块技术,通过水滴形可变截面球阀结构,能够对多通道进行全MAP(控制策略图谱)控制。智能热管理模块安装在气缸盖后部,如图4-13所示。

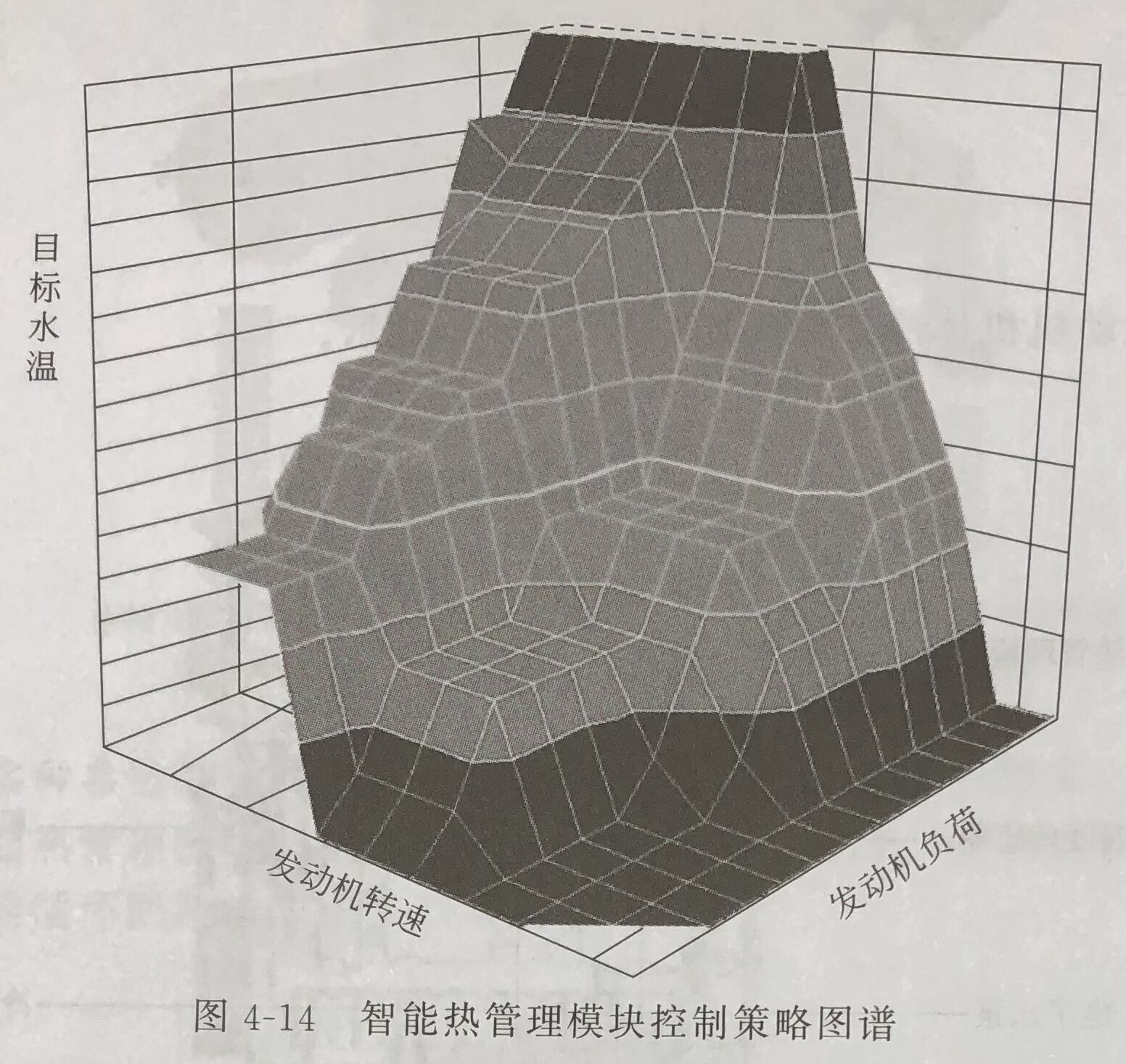

由于采用了全电控方式,因此智能热管理模块响应速度极快,实现了基于目标水温的精确闭环控制。智能热管理模块控制策略图谱如图4-14所示。
智能热管理模块具有多种控制模式智能切换功能,能够使发动机工作于最优水温下。发动机冷却液允许最高温度为115℃,冷却液报警温度为118℃,在降低整机油耗2.5%的同时,提高了整机可靠性和用户驾驶舒适性。
