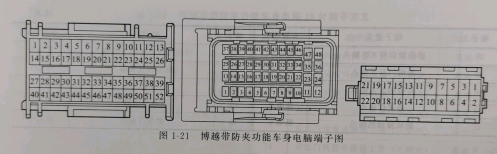

以吉利2016年款博越车型为例,四门防夹配置的车身电脑端子图如图1-21所示,端子定义见表1-41~表1-43。
博越带防夹功能车身电脑端子图

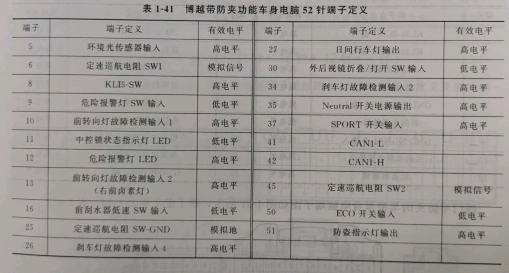

博越带防夹功能车身电脑52针端子定义

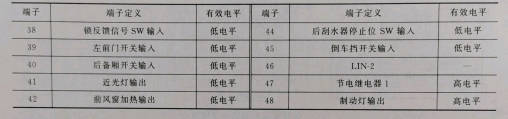

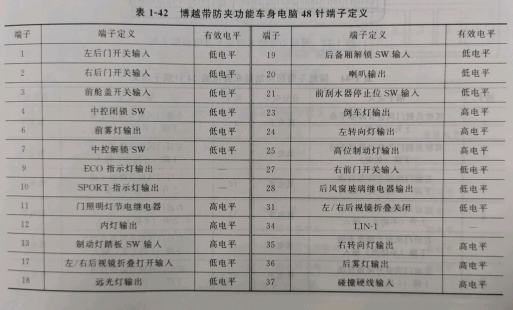

博越带防夹功能车身电脑48针端子定义

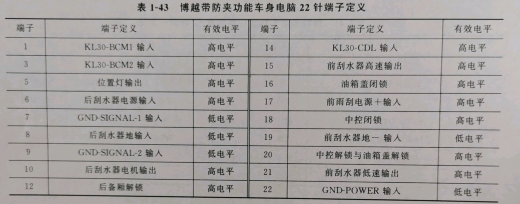

博越带防夹功能车身电脑22针端子定义

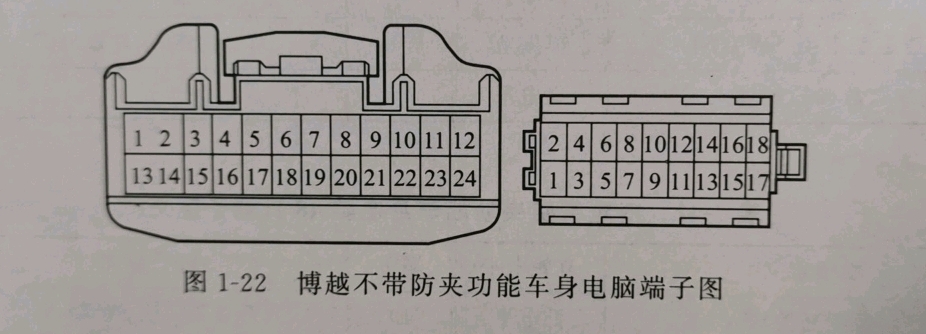

四门不防夹的车型车身电脑端子图如图1-22所示,端子定义见表1-44、表1-45。
博越不带防夹功能车身电脑端子图

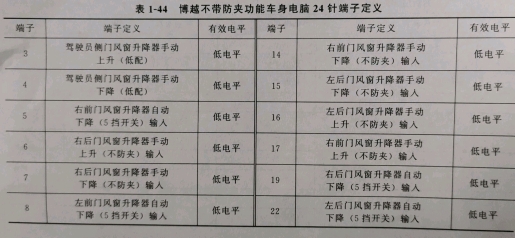

博越不带防夹功能车身电脑24针端子定义

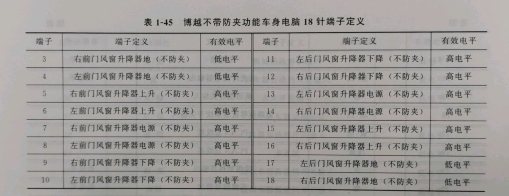

博越不带防夹功能车身电脑18针端子定义
