比亚迪E5漏电传感器电路

来自：刘昊天

4年前

已收藏

545

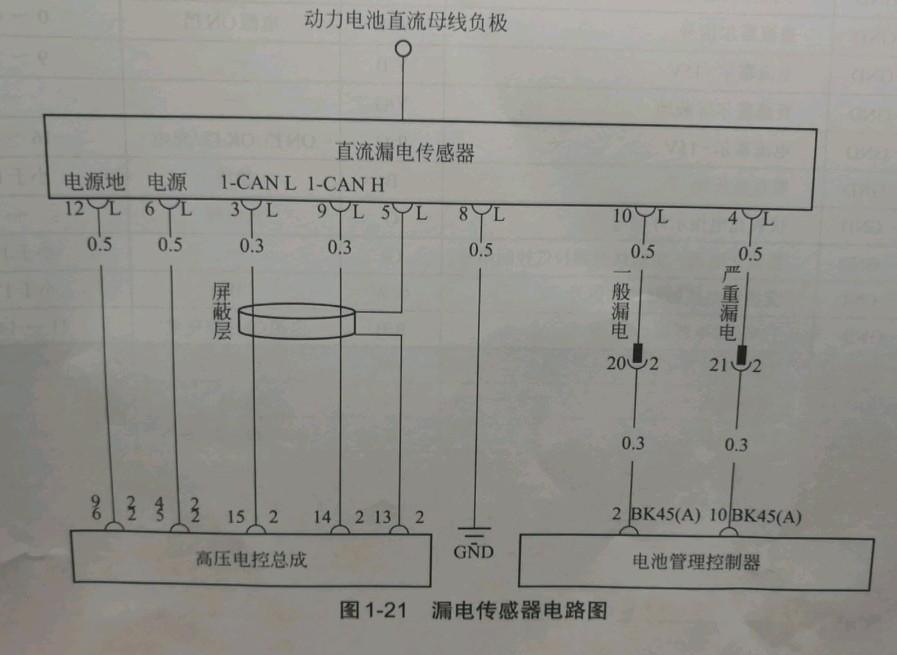

E5采用直流漏电传感器。当高压系统漏电时,传感器会发出一个信号给电池管理器,电池管理器接收到漏电信号后根据漏电情况马上报警或者马上控制断开高压系统,防止高压漏电对人或者物品造成伤害和损失。漏电传感器集成到高压电控总成内部,布置在前舱,其电路连接如图1-21所示。

漏电传感器电路图
