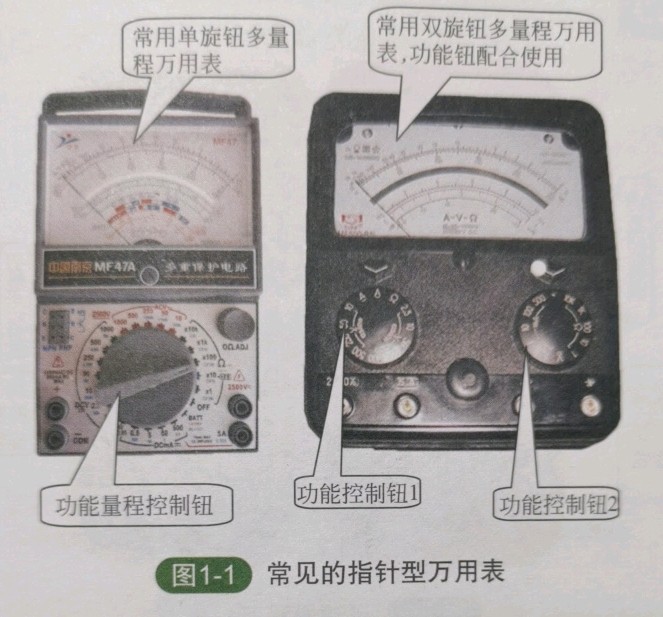

万用表主要分为指针型(机械型)、数字、台式万用表三大类。 指针型万用表又可分为单旋钮型万用表和双旋钮型万用表两类,常见的指针型万用表有MF47、MF500等,如图1-1所示。在实际使用中建议使用单旋钮多量程指针表。

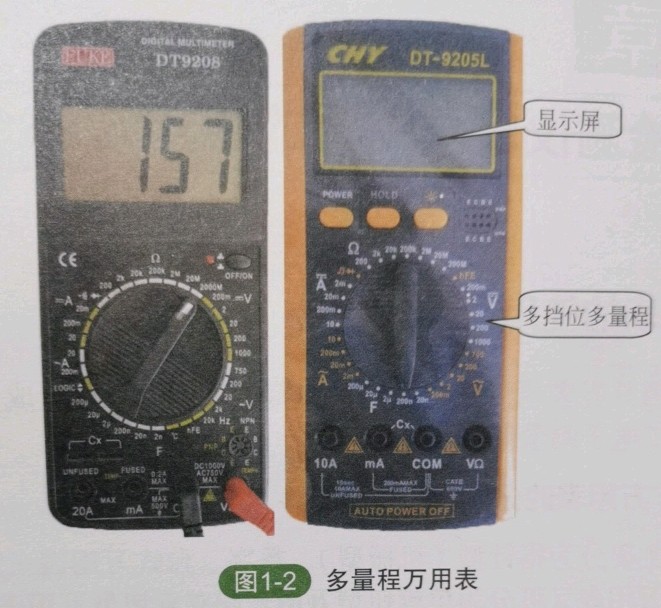

数字万用表又分为多量程万用表和自动量程识别万用表,多量程万用表常见的有DT9205、DT9208型万用表等,如图1-2所示。需要测量时,旋转到相应功能的适当量程即可测量。

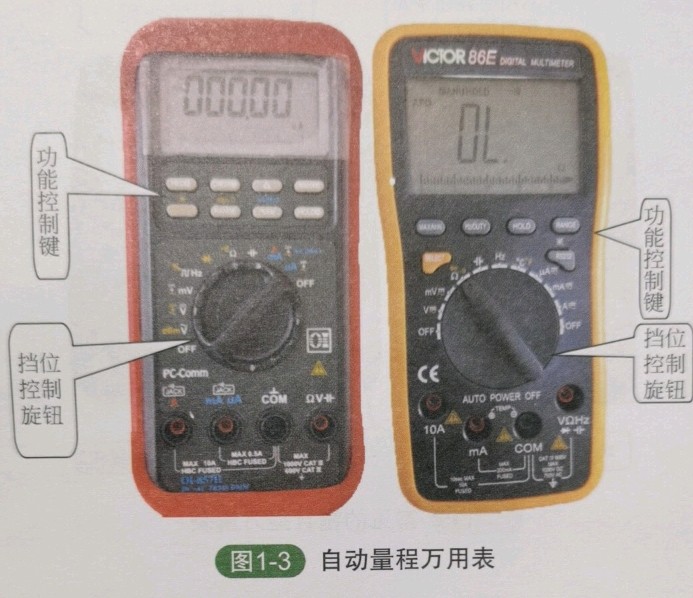

自动量程万用表常见型号有QI857、R86E等型号,在测量时只要将功能旋钮旋转到相应的功能位置即可测量,其量程大小可自动选择,如图1-3所示。

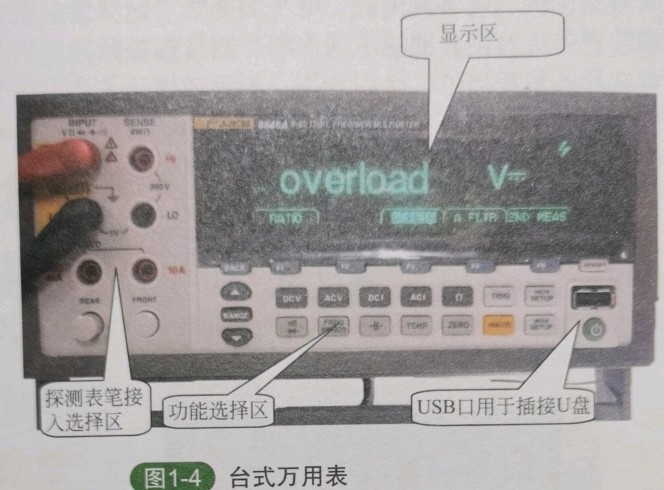

数字万用表中还有一种高精度多功能台式万用表,主要用于高精度电子电路的测量,常见有福禄克及安捷伦台式万用表,台式万用表如图1-4所示。
