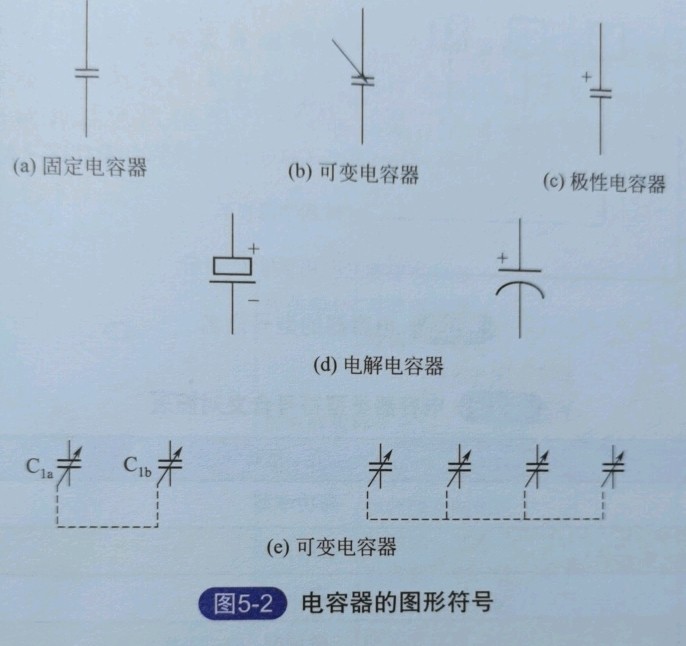

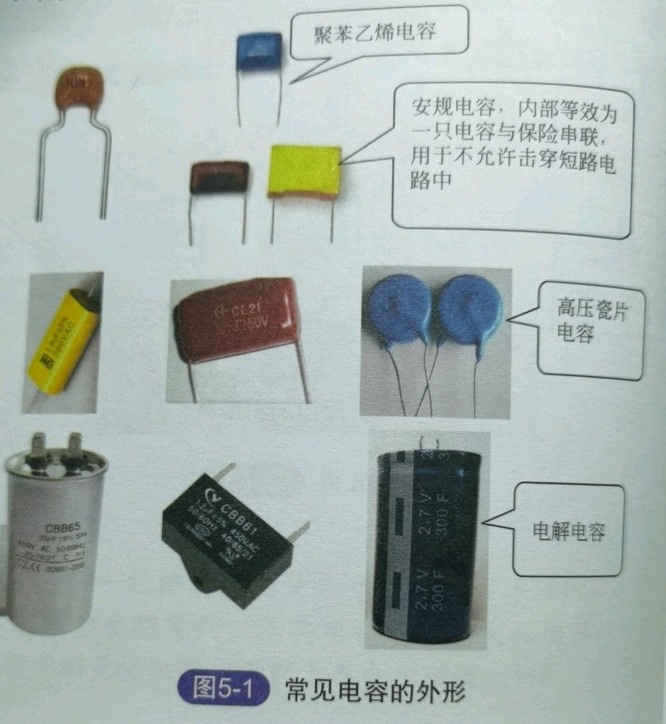

(1)电容器的作用、图形符号电容器简称电容,是电子电路中必不可少的基本元器件之一。它是由两个相互靠近的导体极板中间夹一层绝缘介质构成的。电容器是一种储存电能的元件,在电子电路中起到耦合、滤波、隔直流和调谐等作用。电容器在电路中用字母“C”表示电容器的外形和符号如图5-1和图5-2所示。

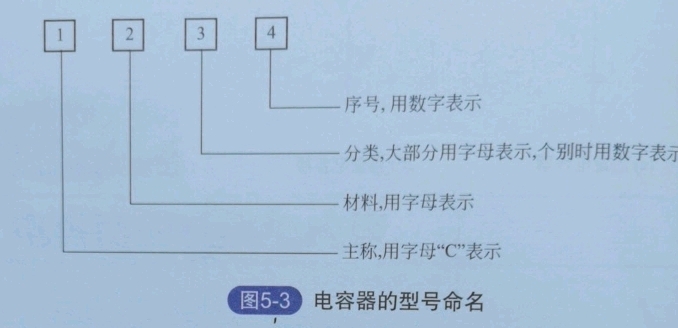

(2)电容器的型号命名国产电容器型号命名一般由四个部分构成(不适用于压敏电容器、可变电容器、真空电容器),依次分别代表名、,,称、材料、分类和序号,如图5-3所示。

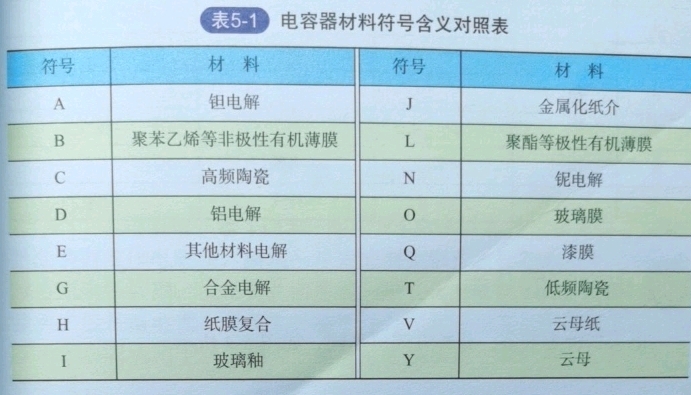

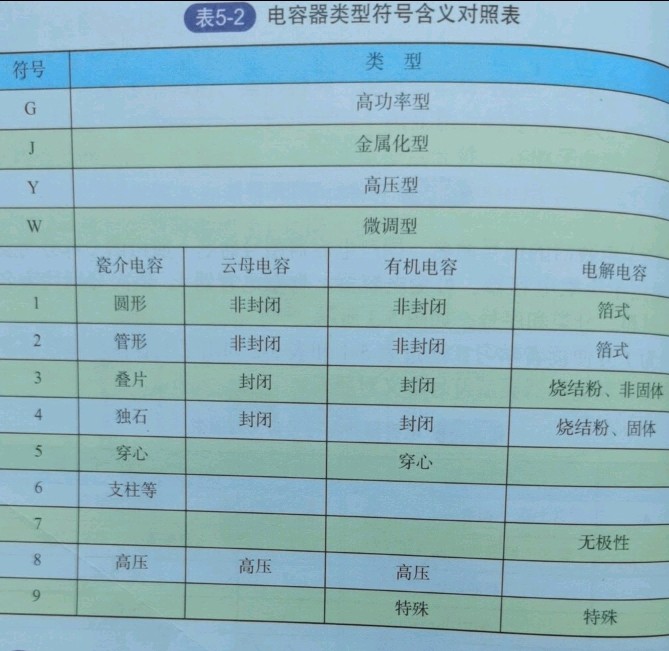

为了方便读者学习,通过表5-1和表5-2列出了电容器材料符号含义对照表和电容器类型符号含义对照表。
