⑴车辆信息: 车型:2011年款丰田雅力士。发动机:1ZR。行驶里程:13000公里。
(2)故障现象:
发动机故障灯亮,车辆加速无力,油耗增加。
(3)故障诊断与排除:
检测动力系统控制单元,发现故障码P2757—变矩器锁止电磁阀SLU故障。观察故障出现时的冻结帧数据(表11-3-1),发现SLU进入锁止状态后,涡轮的转速并没有与发动机转速保持一致,说明当时锁止离合器实际上并没有锁止。

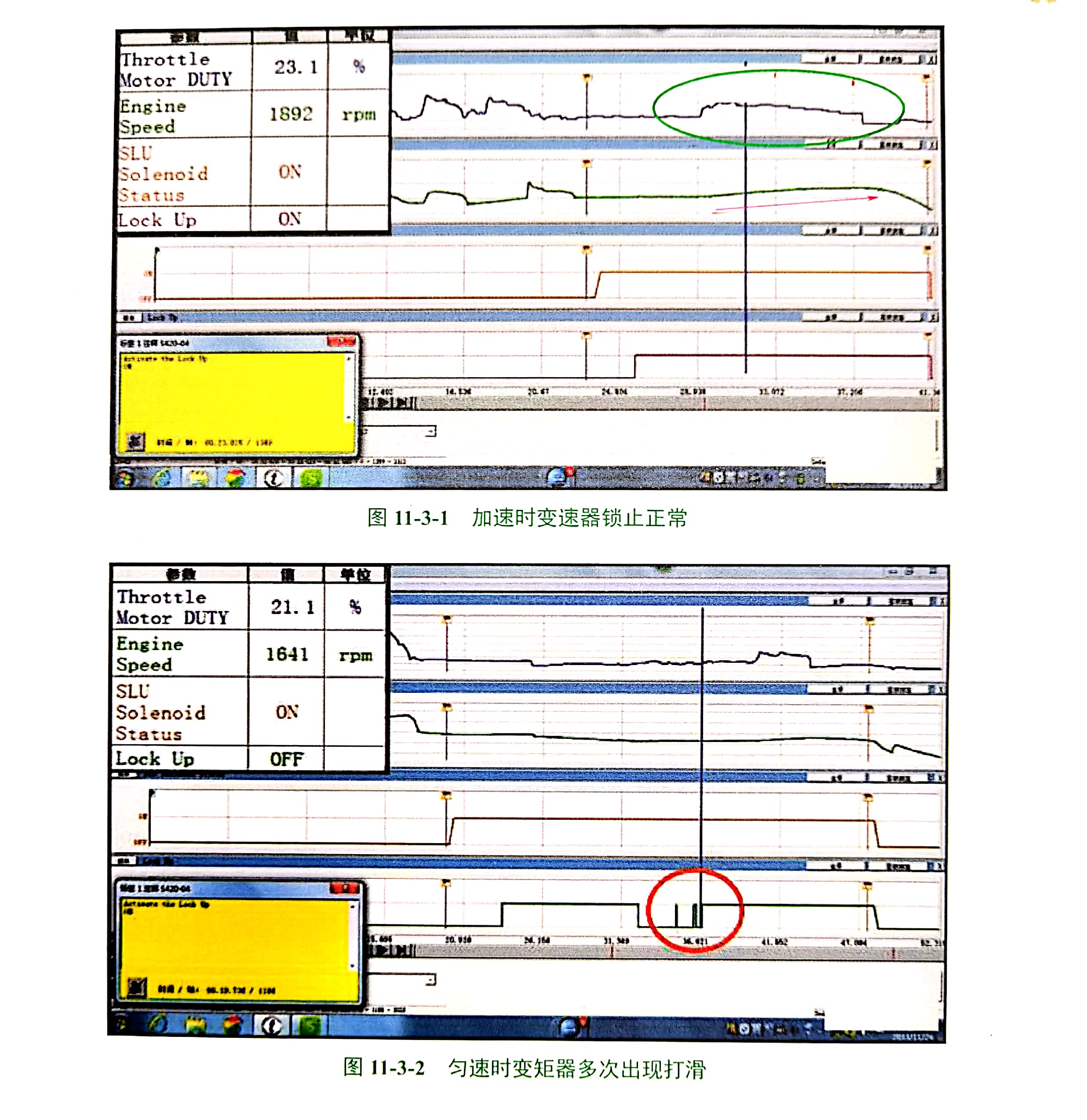

利用故障诊断仪的主动测试功能,当车速稳定在80kmh时令锁止离合器锁止。观察发现锁止指令发岀后,如果稍微踩下加速踏板,则变速器锁止正常(图11-3-1)如果稳住加速踏板匀速行驶,则变矩器多次出现打滑(图113-2)由于变速器的工作油压是根据发动机输出转矩控制的,所以试验结果表明锁止离合器打滑出现在某一油压临界点上,这样看来是离合器的摩擦系数有问题更换变矩器锁止离合器,故障排除。
(4)案例总结:灵活运用诊断仪的数据流、波形分析故障,能事半功倍。
