车型:装备CDNB发动机的2013款奥迪A4L 2.0TSI,行驶里程2万。
故障现象:排放灯点亮,起动困难、加速无力。
故障诊断：
①通过诊断仪读取故障码,发现P001600、P008800、P050600三个故障码,见图7-49。由于P008800和P050600影响因素较多、诊断较复杂,因此首先检查P0016的故障码。
②清除故障码后,能正常起动,怠速时排放灯不会点亮。但只要踩下加速踏板,排放灯就亮,再次出现图7-49中的故障码,并且起动困难。
③此车为发生前部碰撞的事故车,修复后排放灯就点亮。对轴桥进行检查,发现有裂纹,更换轴桥和VVT调节器,故障不能解决。
④检查配气正时,并将曲轴信号盘/活塞上止点/进排气凸轮轴/凸轮轴信号盘的实际位置认真检查,正常。
⑤读取相关数据流。可以看到,怠速工况时,093_3检测到相位差较大,N205已进行调节,使怠速的目标值和实际值基本一致。说明故障点在VVT控制部分。

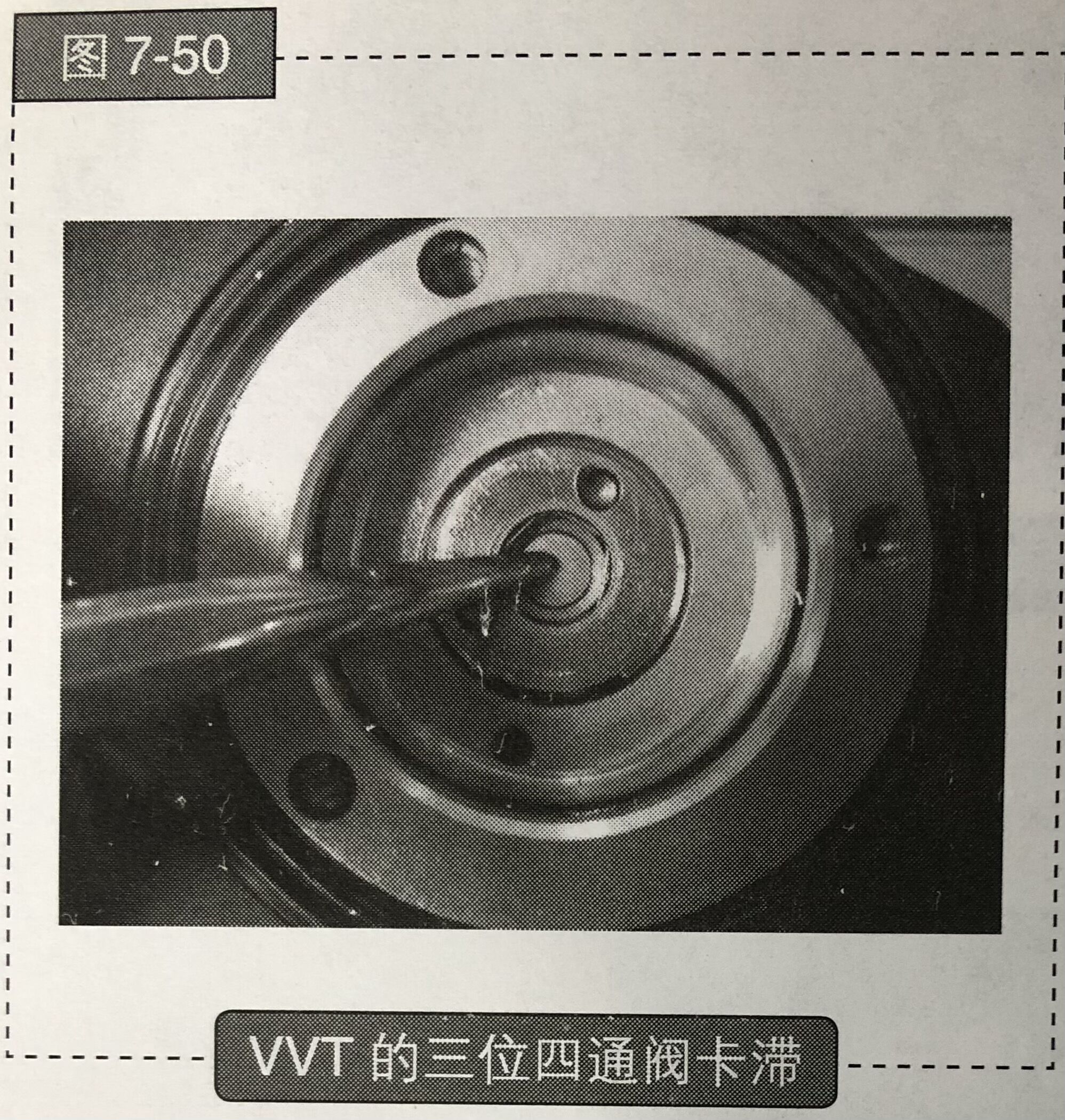

⑥再次检查新更换的VVT机构,发现三位四通阀卡滞,必须用较大的力才能将阀压入,压入后不会复位,参见图7-50。说明新件存在故障。
故障排除:由于已安装的件不能退货,拆下三位四通阀用细砂纸仔细打磨,让其自由滑动。
重新安装后,故障解决。
