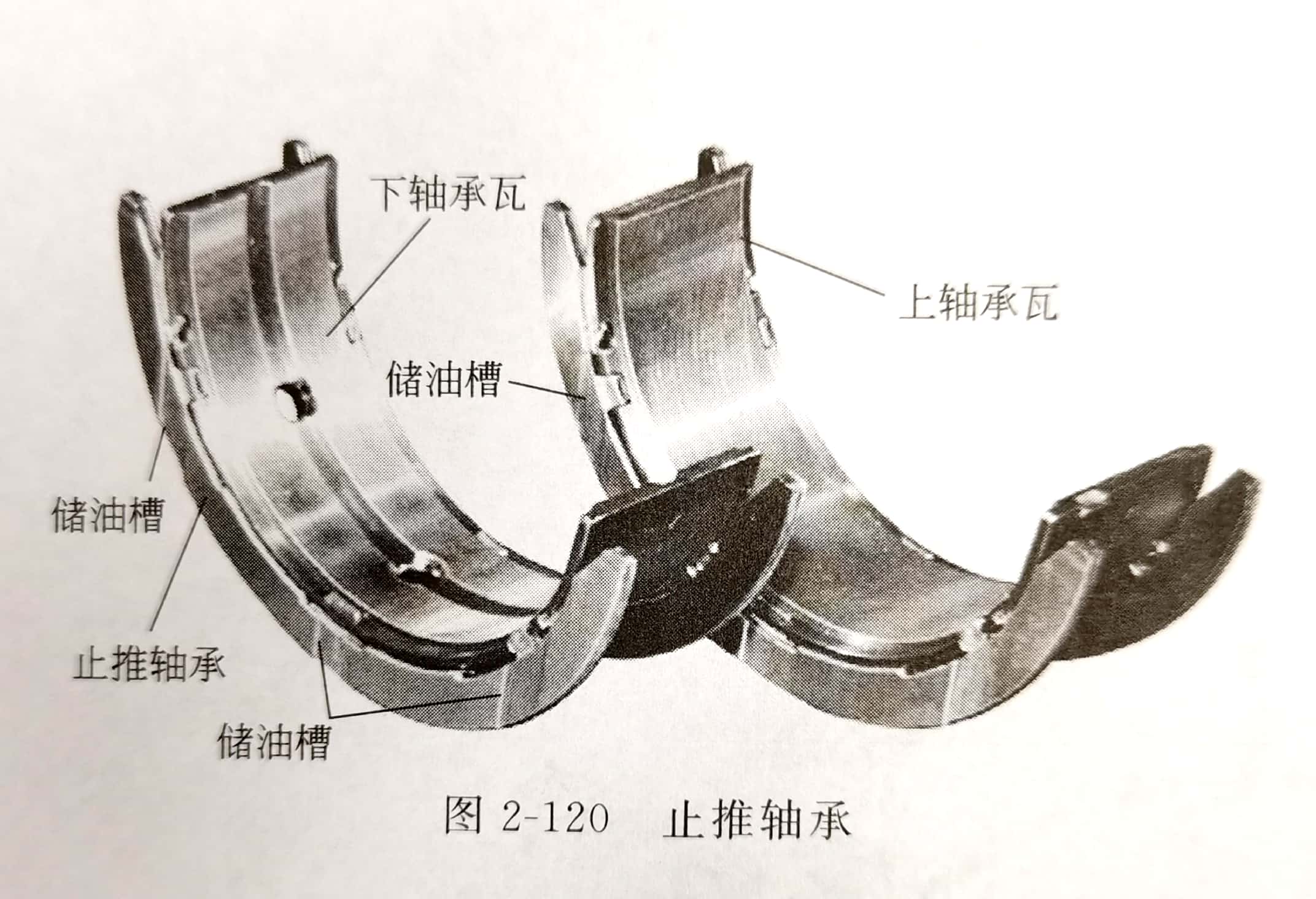

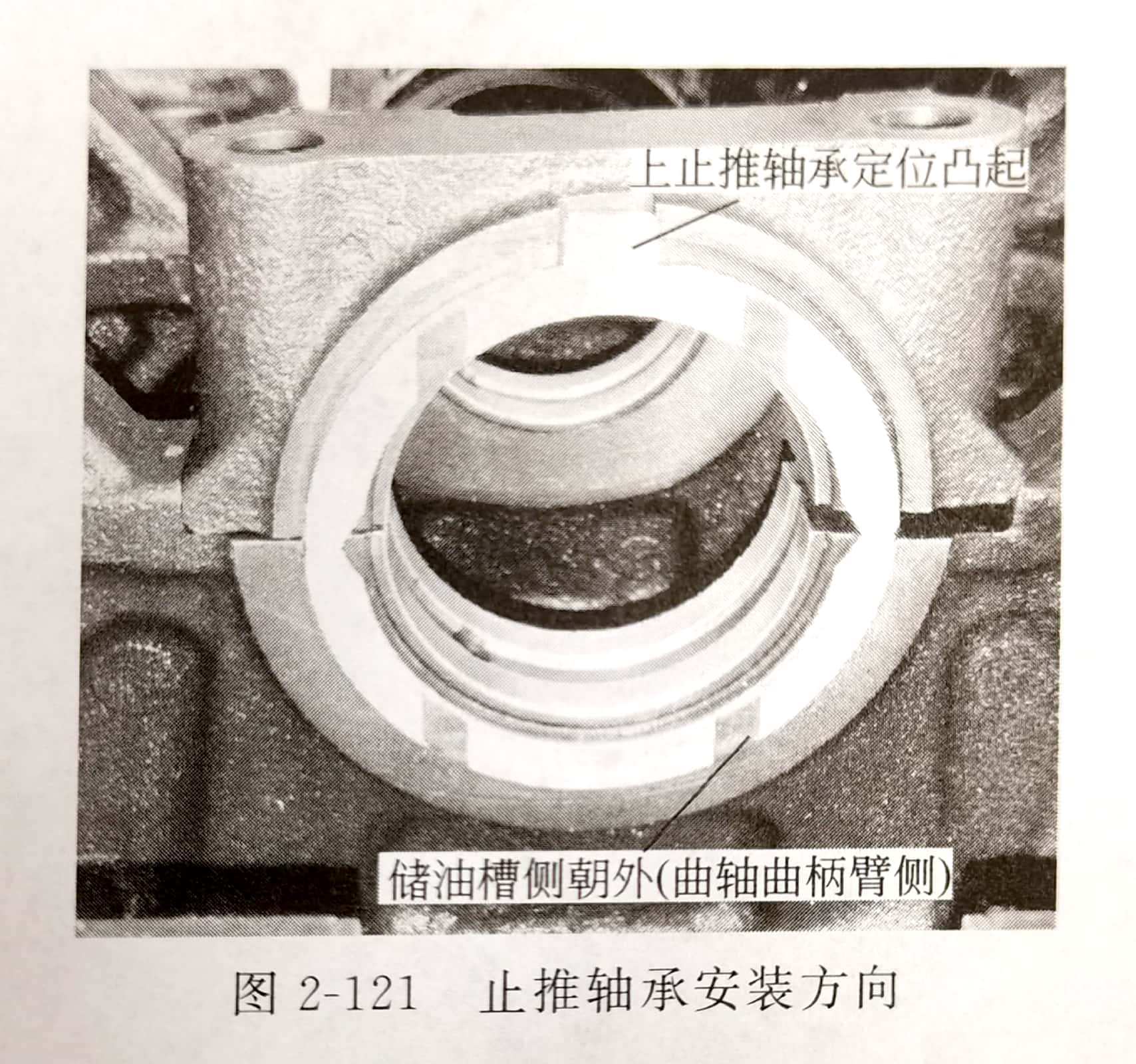

曲轴止推轴承(止推片共4片)用于限制曲轴的轴向窜动(发动机工作时,曲轴常受到离合器施加于飞轮的轴向力作用而有轴向窜动的趋势),保证曲柄连杆机构各零件正确的相对位置。止推轴承如图2-120所示。曲轴受热膨胀时,又应允许其自由伸长,故曲轴上的轴向定位装置必须有但只能设于一处,通常设在第3道或第4道主轴承处。注:装配时带有储油槽侧朝向曲轴的曲柄臂(朝外),如图2-121所示。
注:曲轴轴向间调整时,更换不同厚的止推轴承,或改变止推轴承的厚(曲轴的轴向间隙标准为0.07~0.17mm,允许极限为0.25mm)。
