说到看电路图，绝大多数人都是谈“法”色变，每次看到标致、雪铁龙电路图的时候都会绝望，有一种无从下手不知道怎么看的感觉，今天就由孤云带着大家一起学习该如何看法系车的电路图。
因图片包含信息过多，字体过小等，建议大家点图片后查看大图。

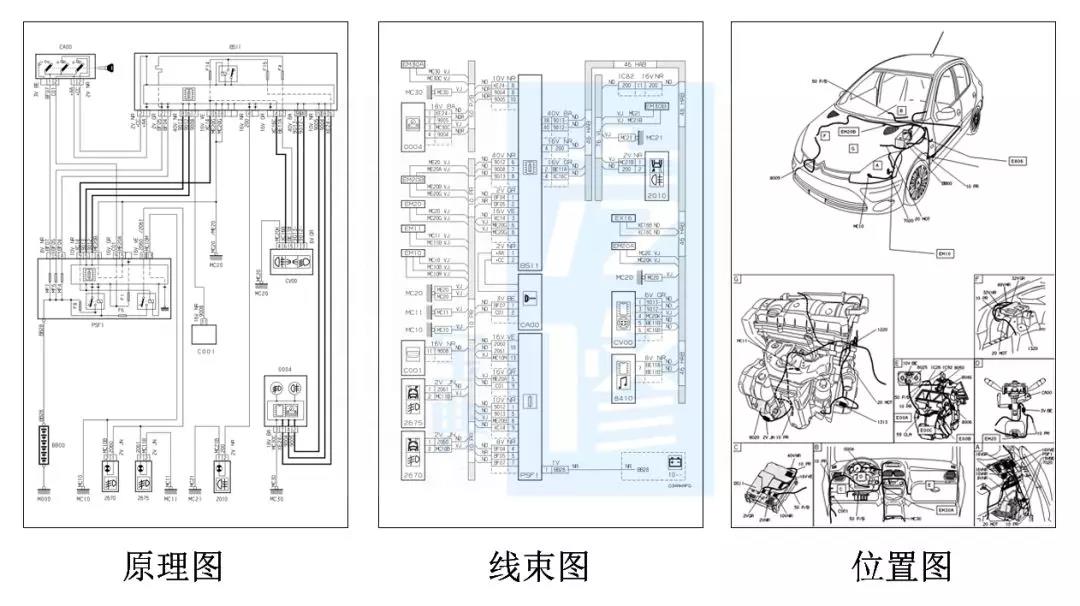

我们需要知道，（法系车）电路图共有三种，分别是原理图、线束图、位置图。它们在电路图中一般会在一起，如果我们能合理的搭配使用这三种电路图，你会发现法系车的电路图，看起来会特别容易。
原理图
看到上面这一幅原理图，你能看懂多少？下面就跟着身为汽修宝典小编的我，来一一学习上述图形中各类型信息的含义。
01、部件代码（项目代码）
法系车电路图里面，每个部件都有一个代码来表示，基本都为四位。大家需要区分的是，此代码并不是零件号，而仅是作为电路图识读区分的一个编号。其一般在相关电路图下方，或者在电路图的开篇与结尾。
这些代码都有其自己的含义，如 BB00 代表蓄电池， BSI1 代表智能盒控制系统BSI， PSF1 代表发动机室保险丝盒， C001 代表诊断接口等。（文末附孤云老师辛苦统计了几十本标致雪铁龙电路图后得到的各代码含义，需要的请保存）
除了BB00、C001、PSF1这类以外，其余系统部件的编码，基本遵循如下规则：
动力总成组（1XXX）
外部信号照明组（2XXX）
内部照明组（3XXX）
驾驶员信息组（4XXX）
雨刮清洗组（5XXX）
其它辅助机构组（6XXX）
驾驶帮助组（7XXX）
驾驶舒适组（8XXX）
这些部件的位置，在位置图上也都有给出我们相应的位置，让我们在维修检查的时候能更快捷。

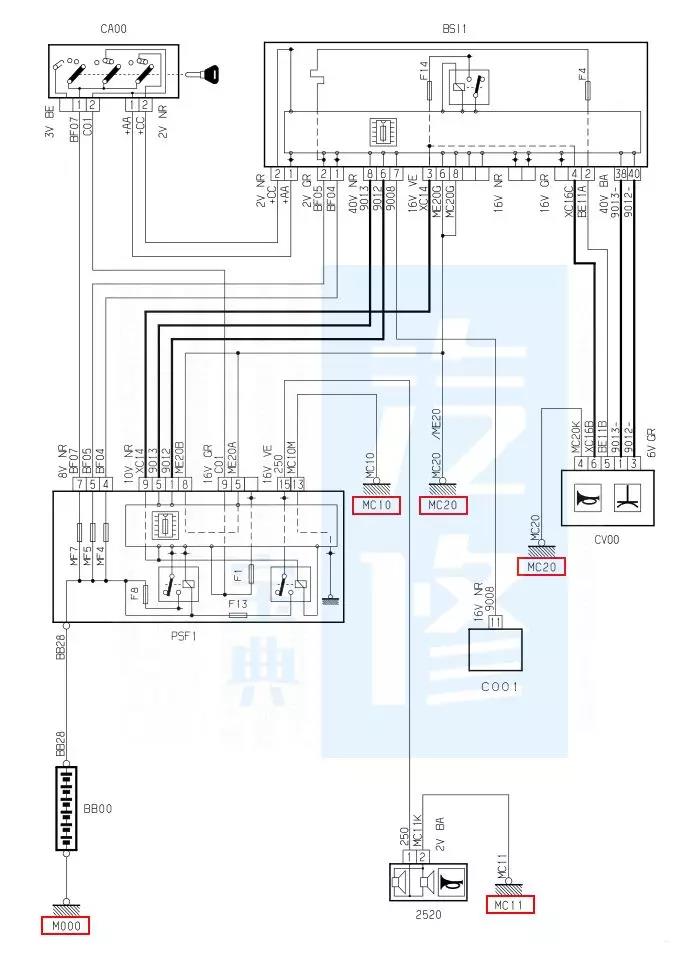

02、搭铁点
在电路图上，我们可以很明显的看到如上图标识出来的这些搭铁信息，搭铁以 M 开头， EM 为多点(绞接)接地，在不同位置若搭铁编号相同，则代表搭铁点是一致的。（上图中MC20出现两次）

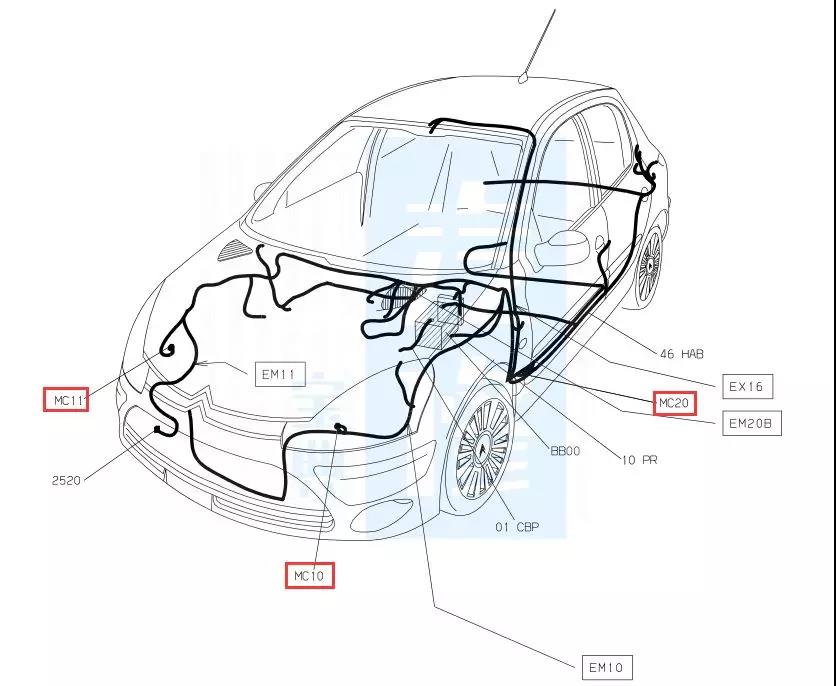

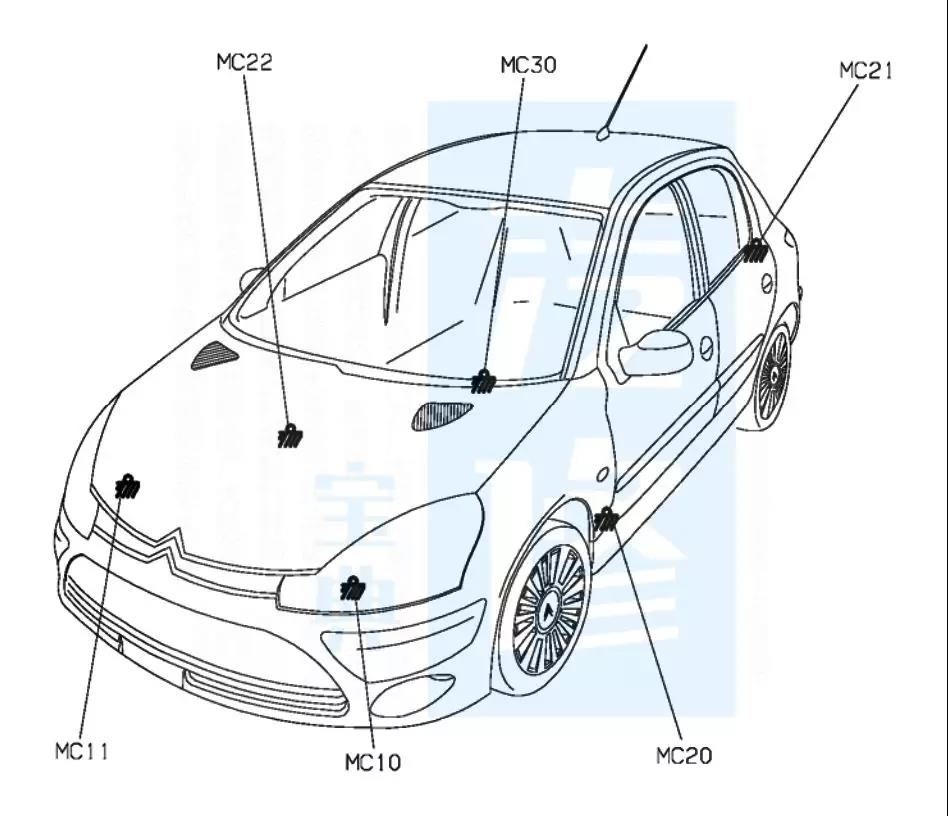

因各车型的不同，其布局也会不同，有的小伙伴们，肯定在想，它这个搭铁点是不是固定的？我是不是要记一些常用的搭铁位置？小编我可以肯定的告诉大家，完全不用，因为在位置图上厂家已经给我们标出了其（搭铁点）所在位置。
PS：
E 代表的是绞接， EM 代表多个接地（绞接）在一起，如上图右下角的 EM10 。
对照此表（一般在电路头开篇的接地点介绍里面），我们再看前面的电路图，找到MC10对应的搭铁点，看其导线，我们可以看到它上面的编号是 MC10M ，我们对照上表，找到 MC10M 可以看到，它的接地是 EM10 ，是发动机舱保险丝伺服控制盒上的，该部件的代码是 PSF1 。
03、插头及其颜色
插头的表示如上， V 前面的数字表示该插头有多少针脚，如 3V BE ， 3V 表示这个插头有3个插脚； V 后面的英文表示插头的颜色，如 BE 表示该插头的颜色为蓝色，因每个品牌的颜色表都不一样，这里附一张法系车常见颜色对照表。

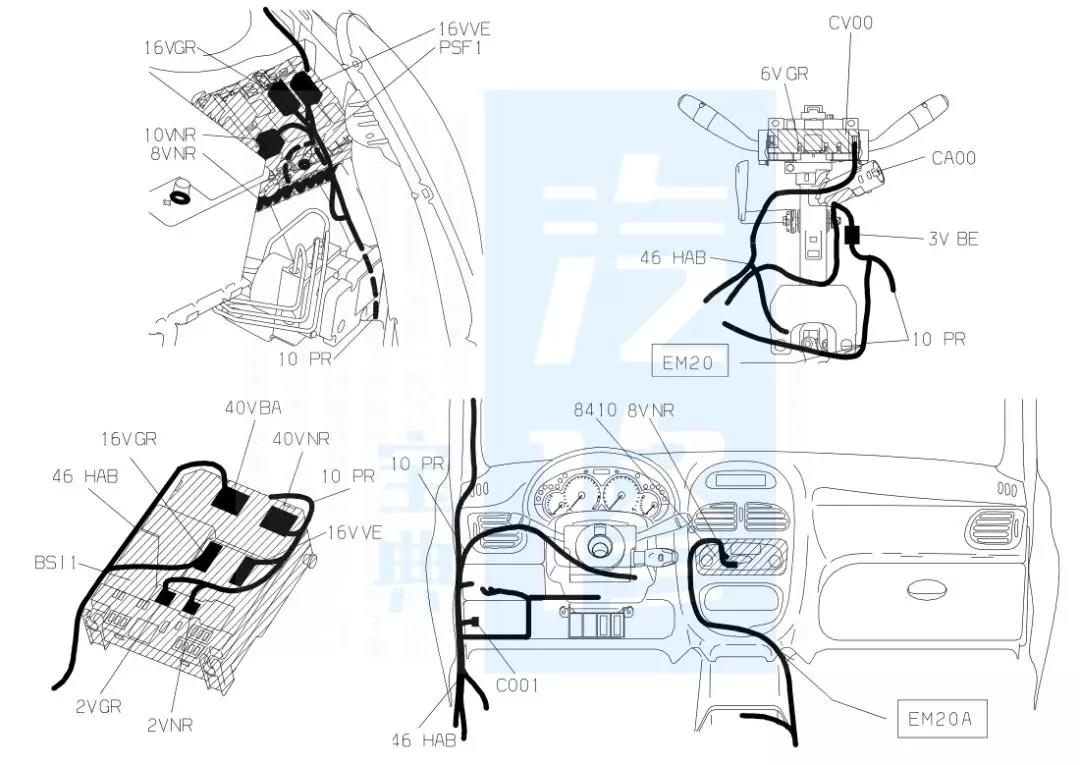

同样的，在位置图上也注明了各插头的位置，如下图
04、插头针脚信息
上图框选出来的，代表的是这一个插头的针脚，并不一定把全部针脚都画出来，仅将该电路图用到的针脚画出来。里面的数字对应的是针脚号，如里面是 9 ，则代表这个插头的第 9 针。

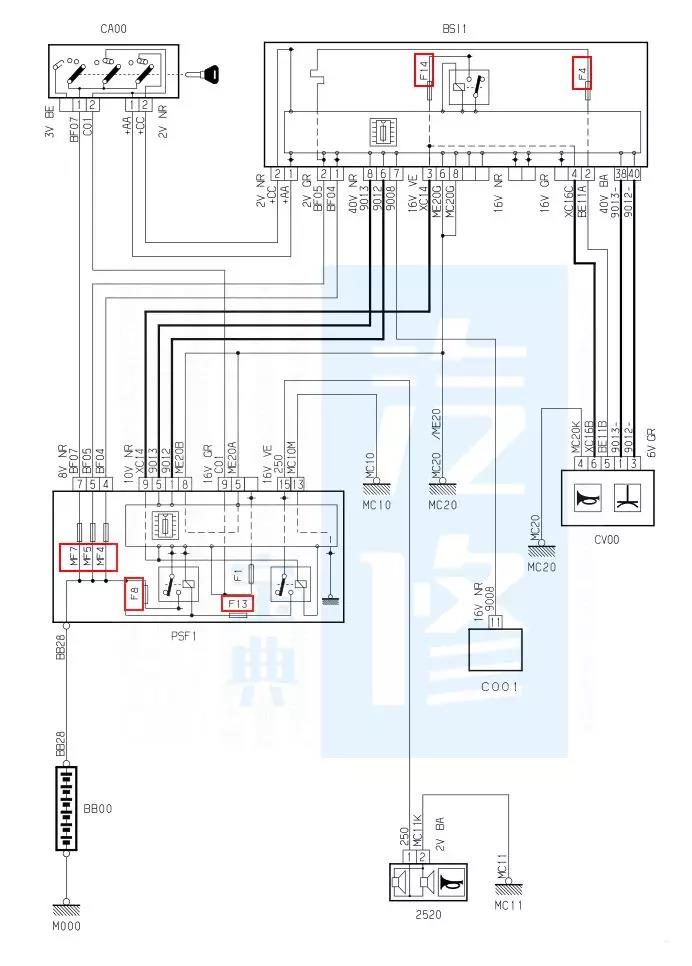

05、保险
F 代表保险， MF 代表大功率用电设备保险或直接供电保险
06、导线编号
如下所示，连接线旁边的代码，表示该导线在此电路图中的编号（导线编号）。

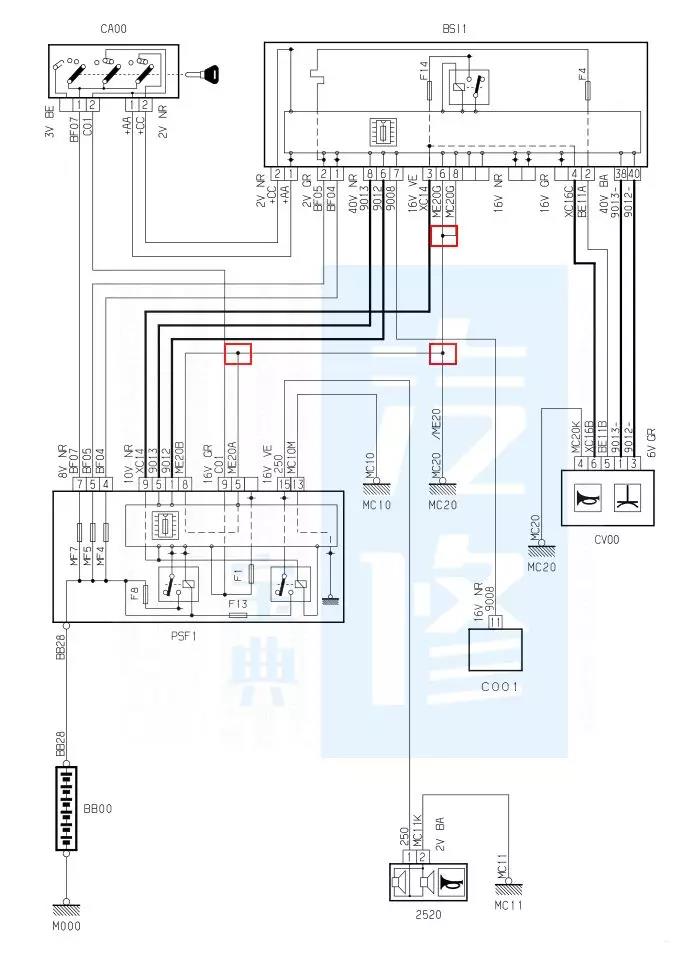

07、绞接点
如下图，这种样式的都代表，该线在此处有绞接，即多根线汇为一根线。在查询时可更快速知道该线连接什么线，通向何处。
PS：
绞接点一般有 E 表示，若为 EM 则表示绞接接地。如下图，绞接点 E151 为五个线号交汇在一起，其后面的电器编号为连接的电器。
08、通讯网络线

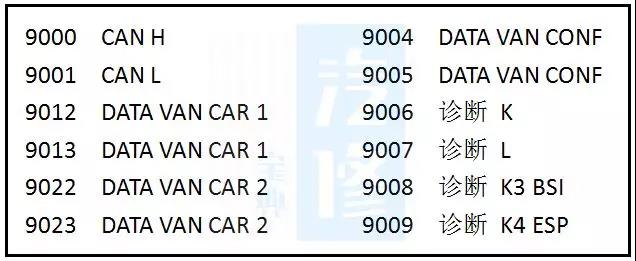

大家可以直观的看到，通讯网络线在电路图中，会加粗显示，且都是 90 开头。大家可参照下图信息进行查看：
09、系统跳转
诸如这类，虚线框内的 12- - 与 70- - ，代表的是前往这两个相关系统，此处不展开介绍，如需查询，可前往相关系统的电路图进行查看。（ 12 指的是电子喷射， 70 指的是制动（防抱死系统）

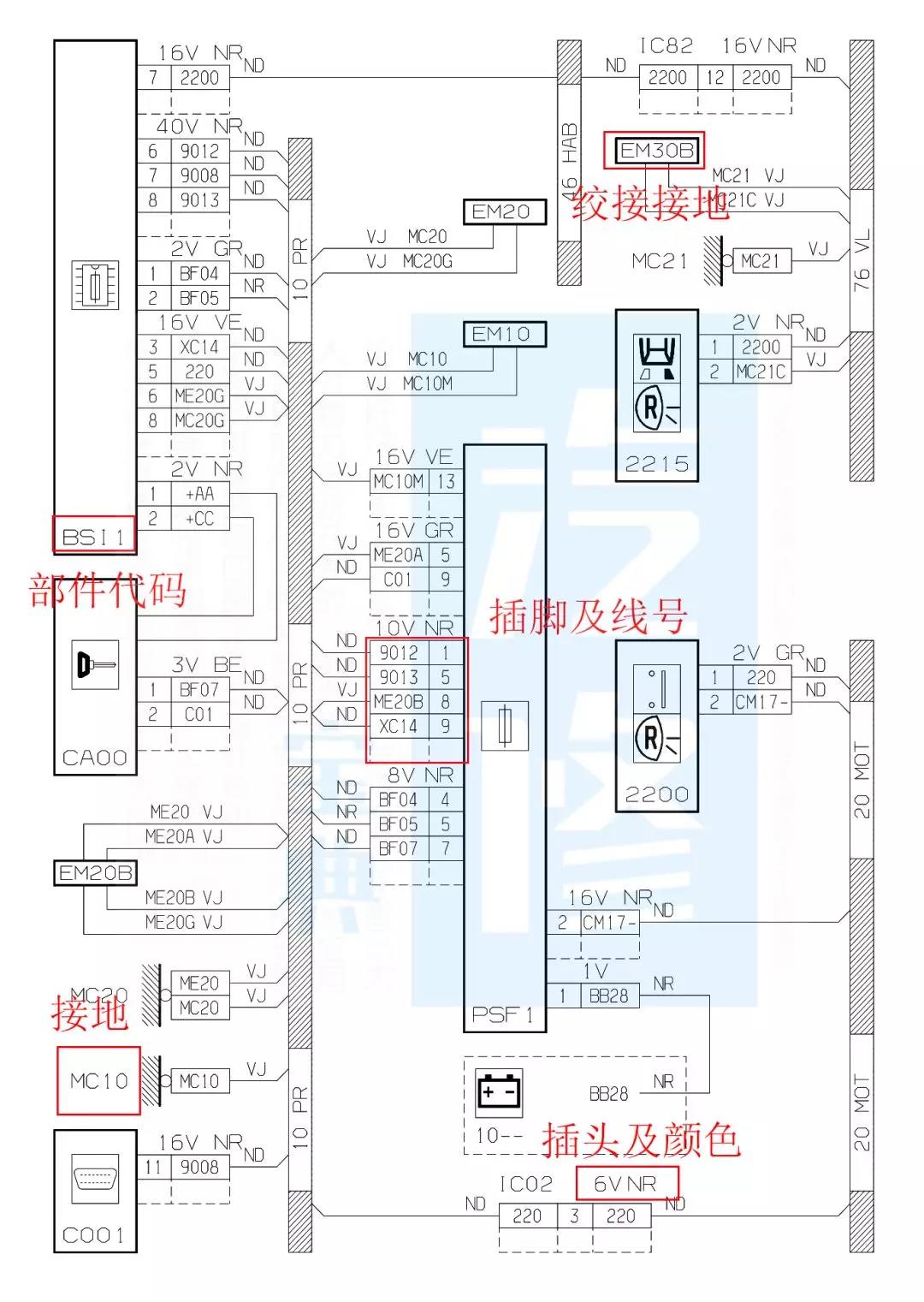

原理图介绍到这里就先告一段落，下面这幅图中会将上述的各类信息表示情况都展示出来，以方便大家记忆。
相信大家看完上面的介绍，对法系车电路图的原理图如何查看已经有了一定的了解，下面我们再来讲解一下法系车电路图中的线束图如何看。

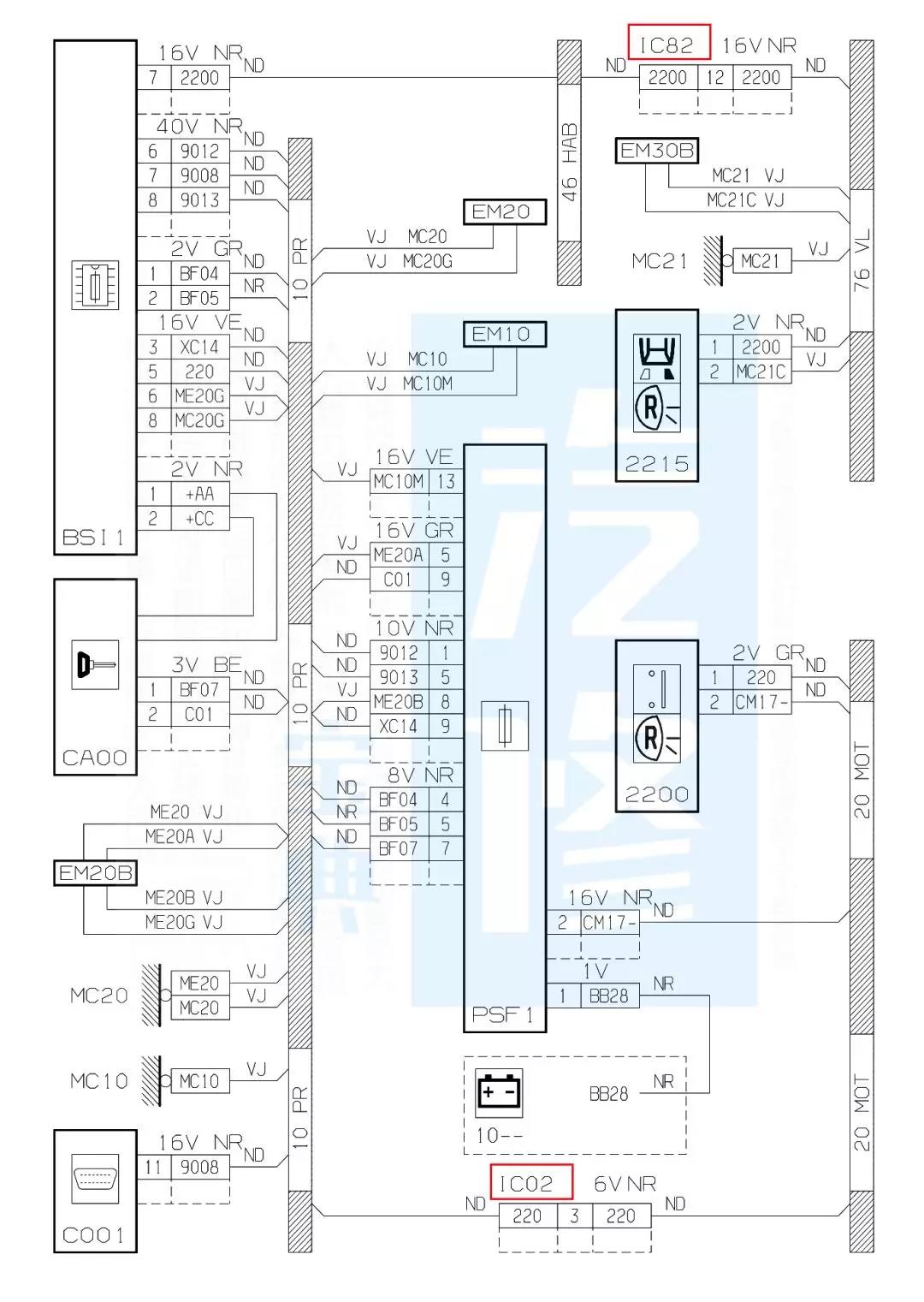

线束图

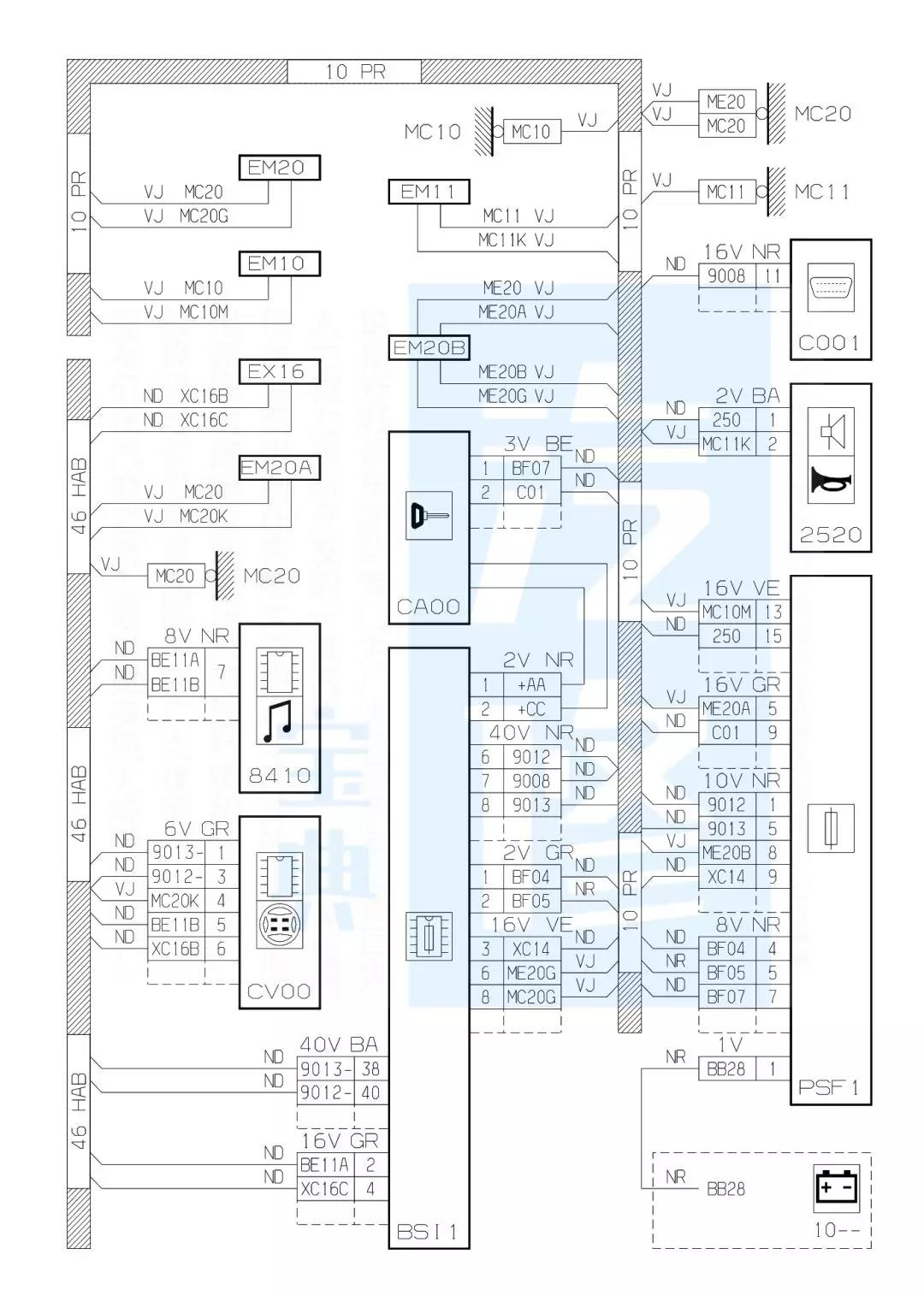

看到这一张图，看到上面密密麻麻的信息，一度以为自己进错片场，也不知道该从何开始看。同样的，小编我先带着大家一一熟悉上述线束图中的各类文字信息。
01、线束编号

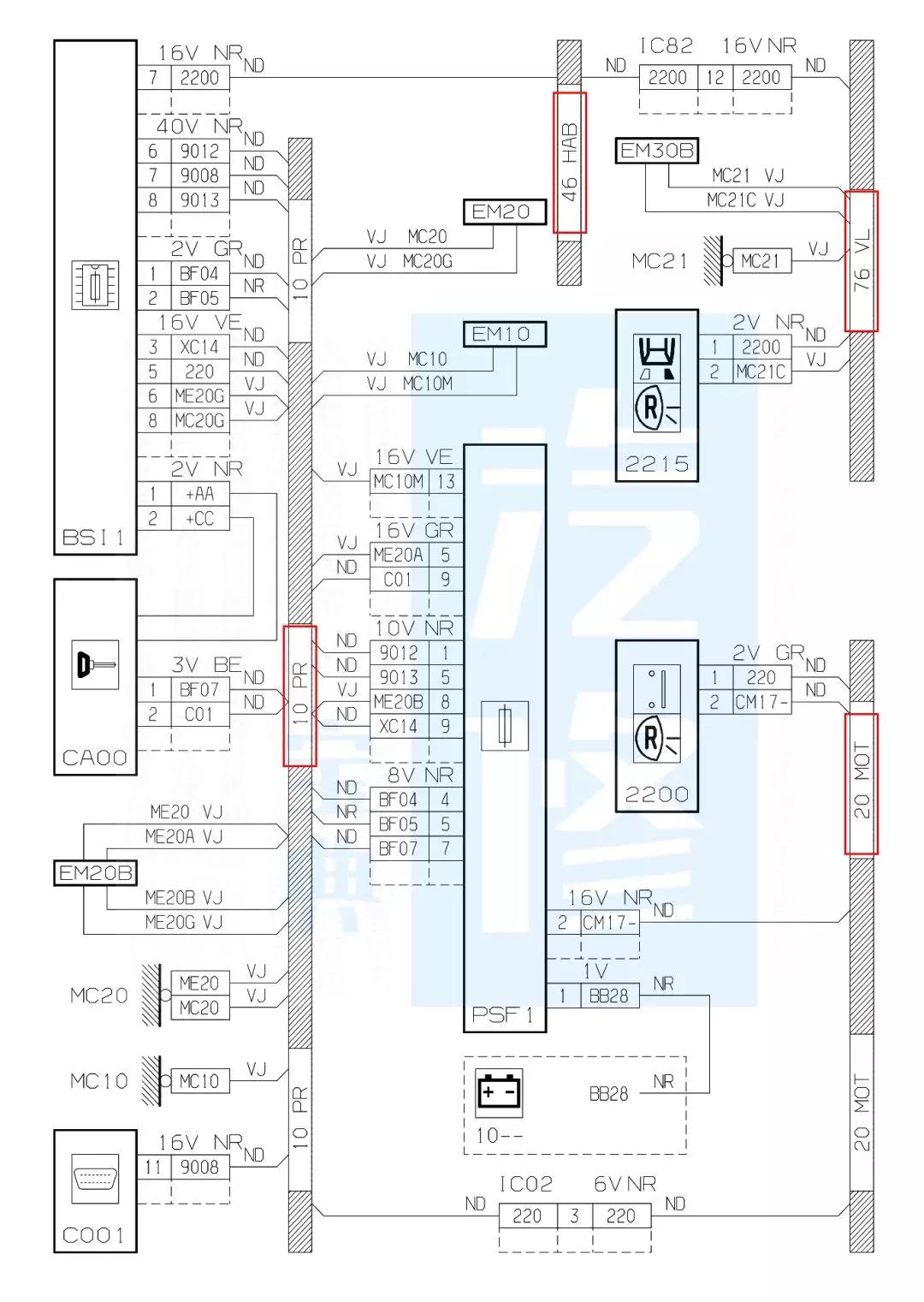

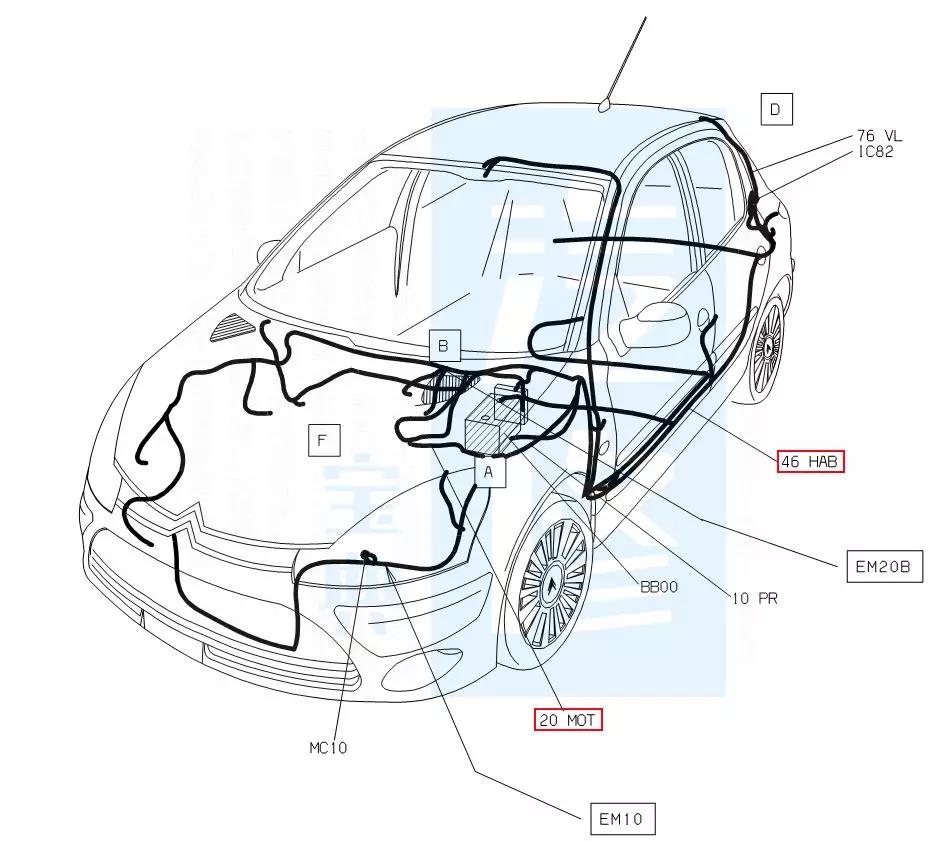

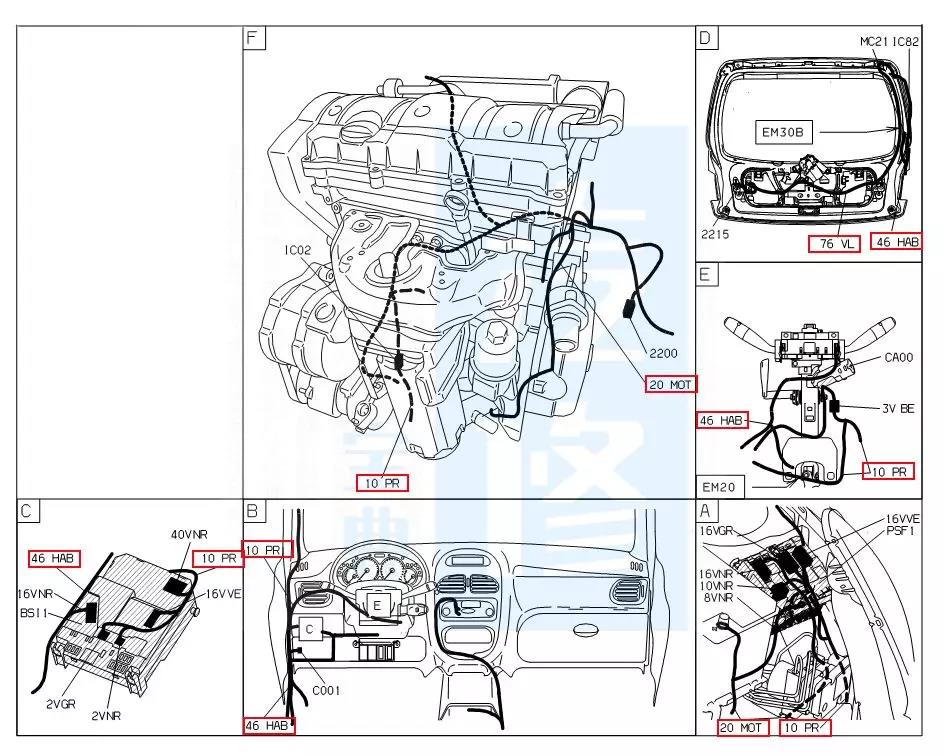

如上图所示，线束上用红框框选出来的部位，表示的是该线束的线束号，我们如要查找该线，也可在位置图上找到该线的布置形式，如下图：
02、插接器（连接插头）

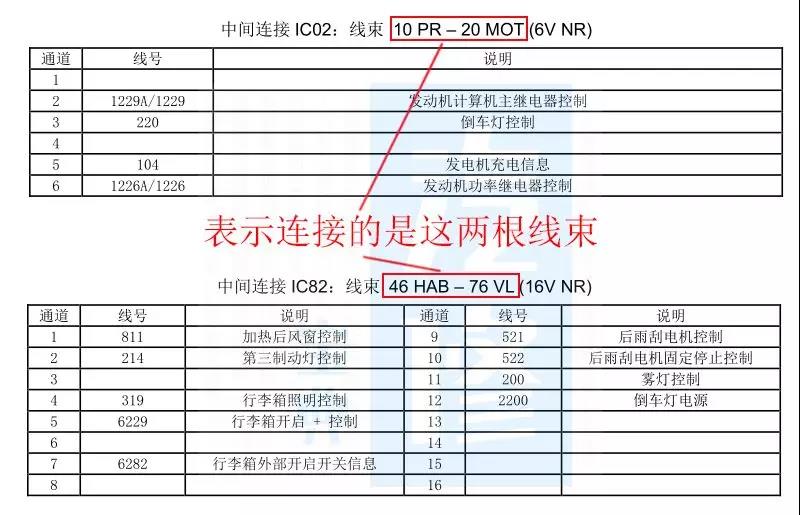

插接器用字母 IC 开头，插接器的详细信息，一般在电路图的前方，线束插接器介绍的位置。

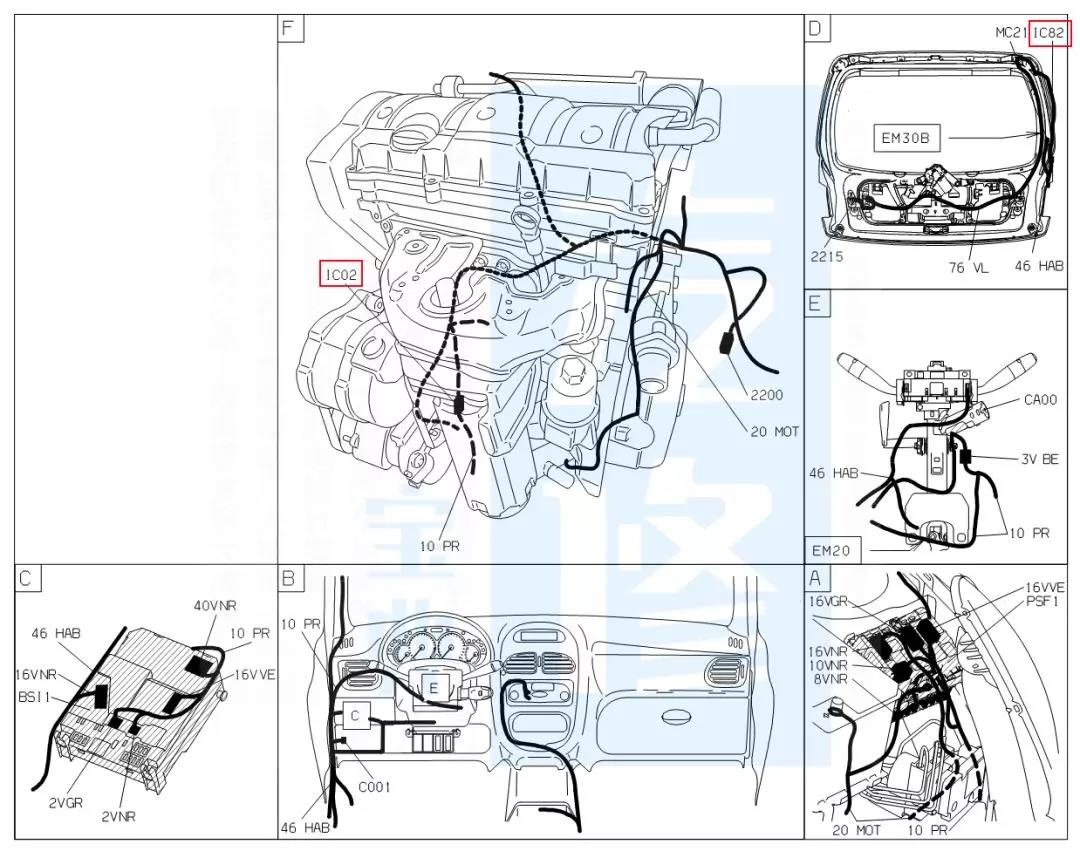

在位置图中，同样的可查看该插接器的详细位置
03、部件代码、接地、绞接接地、插头及插脚
因此类信息在介绍原理图时已经做过详细介绍，此处不做过多介绍。
介绍完线束图上的各类相关信息以后，再来告诉大家如何看线束图的走向。
如上图，这样给大家画出来，大家知道知道怎么看了？
线束图看图要点：
1. 线束处的指示方向表示该线的走向如：向上对应向下，向下对应向上。
2. 线色及线号需一致。
位置图

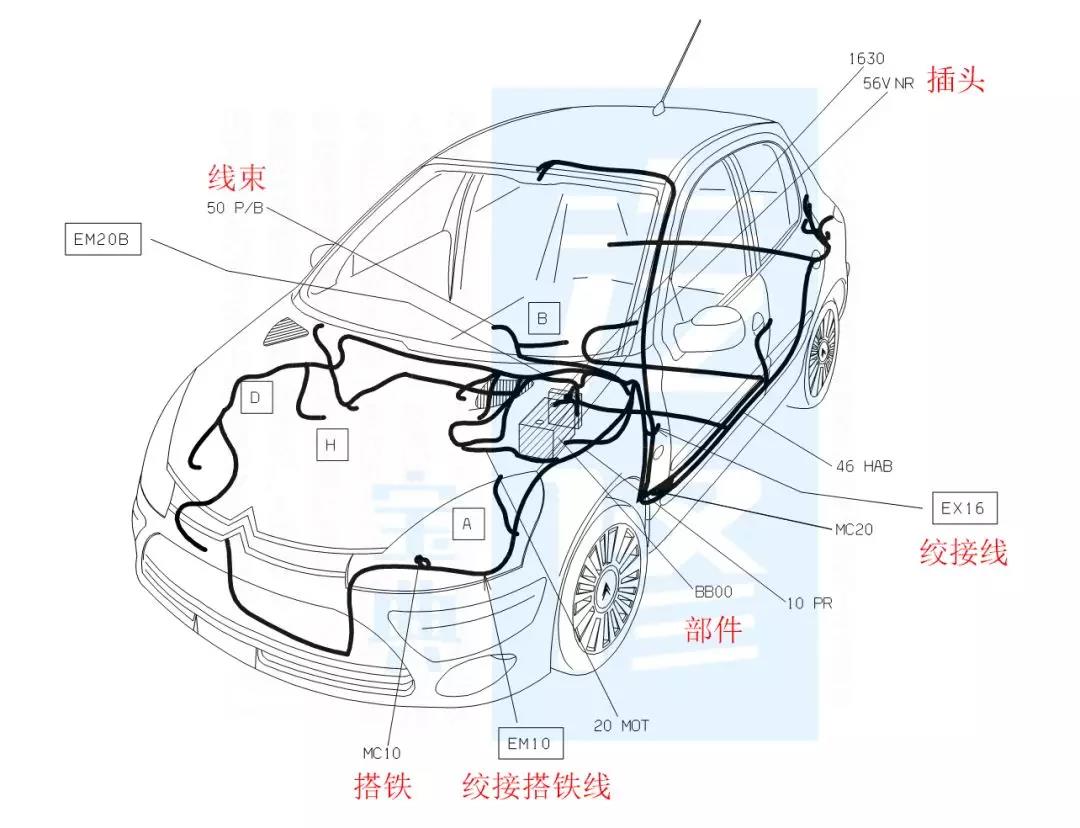

位置图在前面的介绍中已经穿插着给大家讲解过，它就是用来表示各插头、线束、搭铁、绞接及零部件位置的图示，这里就不做过多介绍。
附件：
以上就是小编对法系电路图怎么看的一点认知，如有讲的不对或不好的地方，欢迎大家在评论中指出错误。如有未讲到的地方，也欢迎大家补充，让更多的人看懂法系车电路图。
