电动式刮水器虽然能够实现间歇控制,但不能随雨量的变化及时调整刮水频率。雨滴感知型刮水器能根据雨量的大小自动调节刮水器的刮水频率,使驾驶员始终保持良好的视线。 1.雨滴感知型刮水装置的组成。 雨滴感知型刮水器主要由雨滴传感器、间歇刮水放大器、刮水器电动机三部分组成,如图10-12所示。雨滴传感器的作用是将雨量的大小转变为与之相对应的电信号,其结构如图10-13所示。
2.雨滴感知型刮水装置的工作原理。

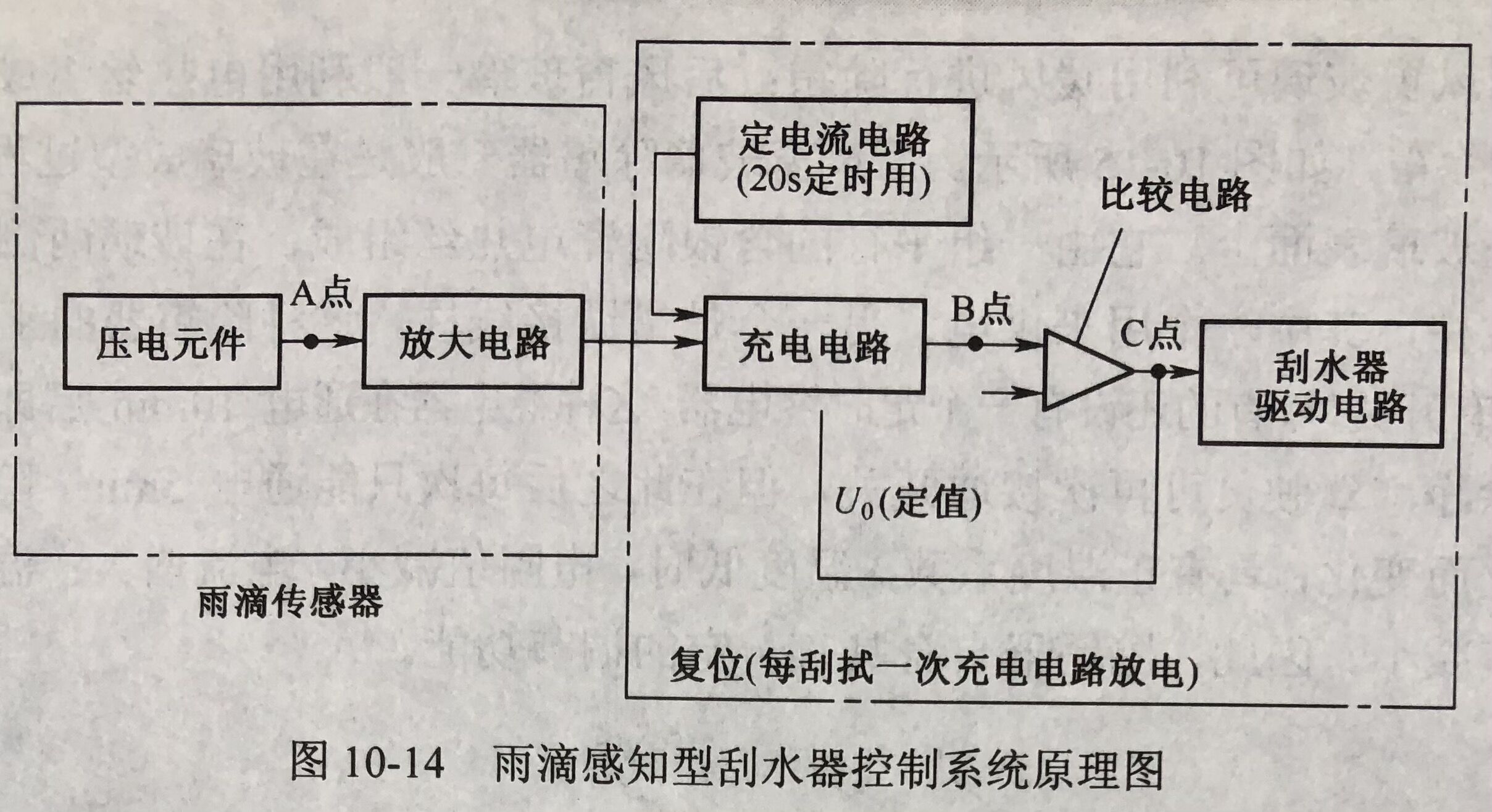

雨滴感知型刮水器控制系统原理图如图10-14所示。工作时,由于雨滴下落撞击到传感器
的振动片上,振动片将振动能量传给压电元件。压电元件受压而产生电压信号,电压值与撞
击振动片的雨滴的撞击能量成正比。电压信号经过放大后送入电动式刮水器电路,对刮水器
的充电电路进行20s的定时充电,电容器电压上升。该电压输入比较电路,比较电路将其与基
准电压U比较。当电容器电压达到U时,比较电路向刮水器电动机发出信号,使其工作一次
当雨量大时,压电元件产生的电信号强,充电电路电压达到基准电压值U所需时间短,刮水
器工作间歇时间短;反之,雨量小时压电元件产生的电压小,充电电路电压达到基准电压U
所需时间长,刮水器的工作间歇时间就长。当雨量很小,雨滴传感器没有电压信号输出时,只有
定电流电路对充电电路进行充电,20s后充电电路的输出电压达到基准电压U,刮水器动作
次。这样,雨滴感知型刮水器就把刮水器的间歇时间控制在0~20s范围内,以适应不同雨量
的需要。
