故障现象：一汽大众速腾关闭点火开关时,收音机不工作。 故障诊断:使用VAS5052A读取转向柱控制单元数据块,发现S触点在关闭点火开关时处于0(关闭)状态,如图7-1所示,表明点火开关损坏。
故障分析:点火开关S触点在关闭点火开关时不能接通,导致收音机不能工作。
故障排除:更换点火开关,故障排除。
①更换点火开关时发现原车点火开关只有4根线,提供的备件为6根线。
点火开关控制电路如图7-2所示。
点火开关4根线控制原理:接通点火开关,15线接通,50线断开,X线接通;启动发动机时,15线接通,50线接通,Ⅹ线断开。也就是15线和50线的通断可以控制X线,新的点火开关取消了X线,转向柱控制单元J527可以根据15线和50线的信号电流直接控制X线的接通。
P线的接通根据S线的通断来进行控制,S线接通,P线断开;S线断开,P线接通。
也就是S线的通断可以控制P线,新的点火开关取消了P线,转向柱控制单元J527根据S线的通断情况控制P线的接通和关闭。

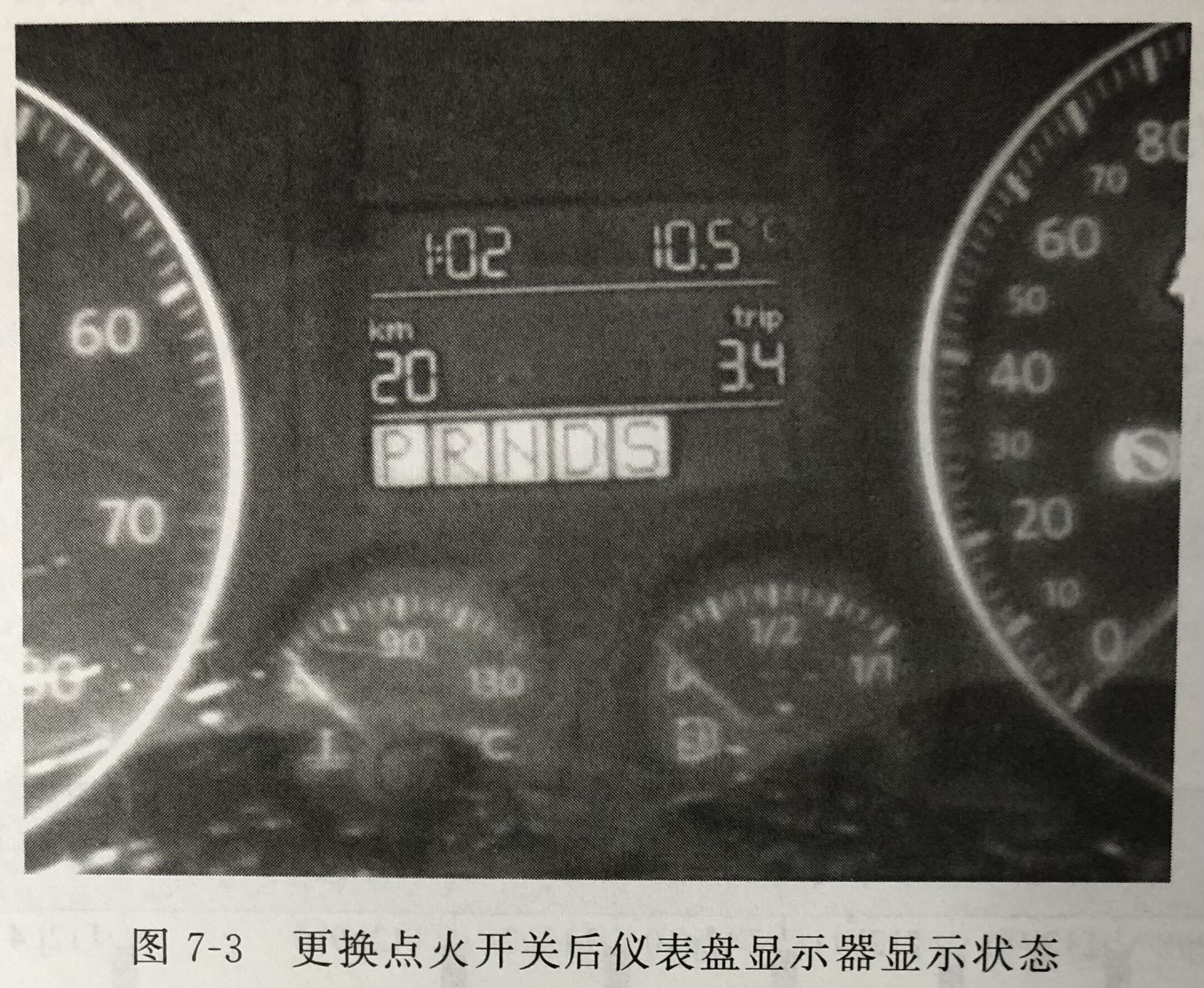

②更换为6线的点火开关后,启动发动机时,仪表多功能显示器各挡位显示一片红色,如图7-3所示。

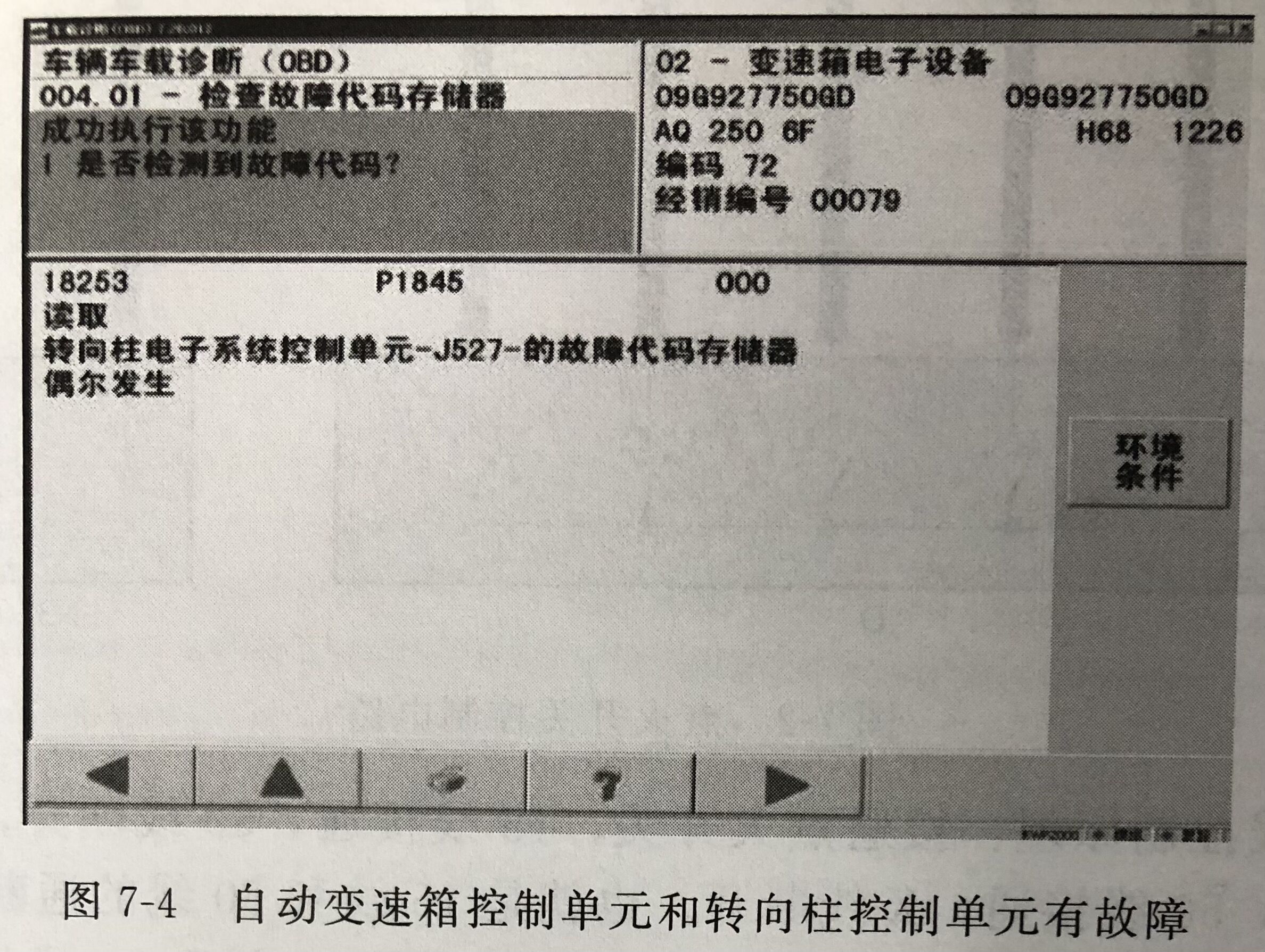

③用VAS5052A查询,自动变速箱控制单元和转向柱控制单元有故障,经查询,发现都是显示同一故障:转向柱控制单元J527故障,如图7-4所示。
④对自动变速箱进行匹配设定(02-04-001),故障存储器中的故障变为了临时故障,清除故障码,车辆恢复正常。
专家指点:更换零部件时要仔细分析新部件的工作原理有无不同,而且更换不同零件号的部件后,可能产生新的故障。
