容量检测可以采用恒流放电和恒电阻放电两种方法。 (1)恒流放电法恒流放电测量电路如图2-69所示。 测量方法依如下步骤进行。 ①恒流/恒压源的直流电压设定为额定电压。 ②设定表2-15中规定的恒电流放电装置的恒定电流值。
③将开关S切换至直流电源,除非分立标准中另有规定,在恒流/恒压源达到额定电压后恒压充电30min④在充电结束后,将开关S变换至恒流放电装置,以恒定电流进行放电。
⑤测量电容器两端电压从U1到U2的时间t1和t2,如图2-70所示,根据下式计算电容量值。
(2)恒电阻放电法恒电阻放电 测量电路如图2-71所示，按照图中所示测量电路进行
测量。

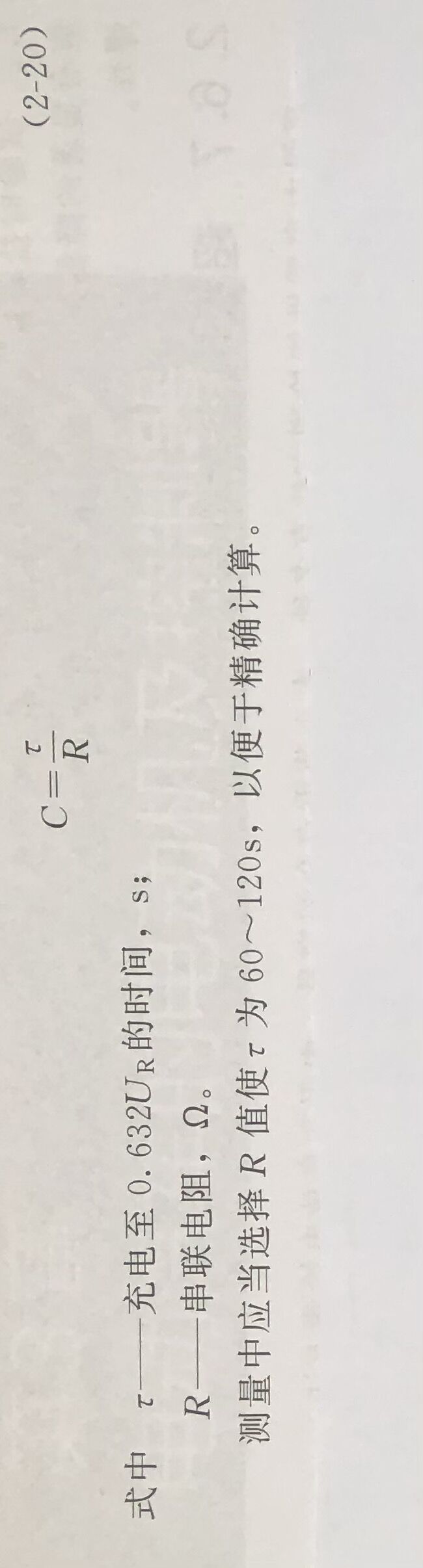

进行测量前，将电容器两端短路30min以上进行充分放电;当施加直流电压UR时，测
量时间常数τ，通过下式计算电容量值。
