吉利2.4LJLD-4G24发动机(联合电子系统)(81针)

来自：阿 超
4年前
已收藏
收藏
阅读数
123
回复数
0

以吉利豪情GX9车型为例,发动机采用联合电子ME788 Motronic发动机管理系统,发动机电脑端子图如图1-12所示,端子定义见表1-20

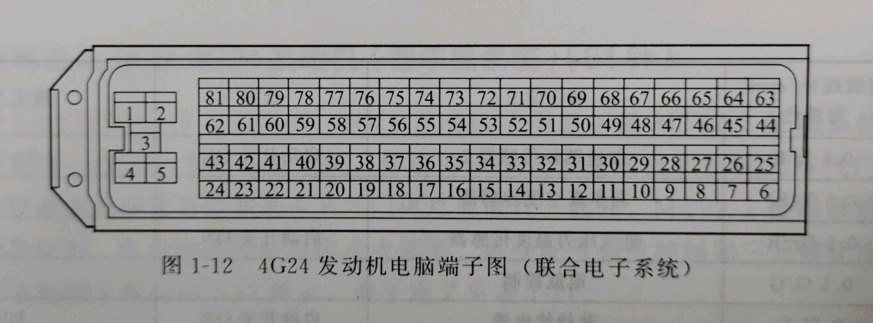

4G24发动机电脑端子图(联合电子系统)

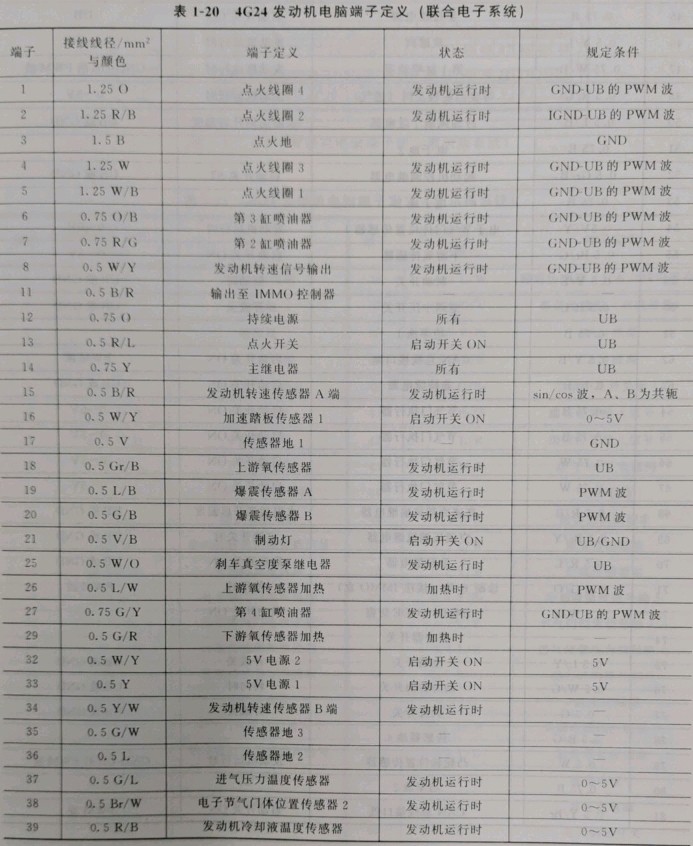

4G24发动机电脑端子定义(联合电子系统)
