一、彩色电视机的结构和信号流程。
示波器是彩色电视机维修中非常重要的检测仪器。通常在实际检测时,维修人员凭借示波器对彩色电视机各种电路和主要器件的检测,即可确定故障部位,最终完成对彩色电视机故障的维修。
1.彩色电视机的整机结构。
彩色电视机是目前电子产品中电路结构相对复杂的一种产品,主要是将市电220V送入电源电路,经内部处理输出多路直流低压为彩色电视机的其他单元电路供电,对天线接收的电视信号进行处理,解出伴音和图像信号,再经显像管显示出图像,扬声器发出声音。图5-1为典型彩色电视机的实物外形图。
一般来说,彩色电视机主要由显像管、主电路板及显像管电路板等构成,如图5-2所示。电路板中的主要部件是处理图像信号、伴音信号及控制信号层单元电路(或功能电路)。工作时,各单元电路(功能电路)相互配合、协调工作。
彩色电视机的主电路板安装有电视信号接收电路、电视信号处理电路、音频信号处理电行扫描和场扫描电路、系统控制电路、开关电源电路及显像管电路等,如图5-3所示。
零根号接收电路是用来接收天线送来的射频信号,并将其放大和混频后送往中频电路中,再经视频解码和伴音解调处理后输出音频和视频信号。中频电路一般集成在电视信号处理芯片中。
视频信号处理电路主要用来处理电视信号接收电路或AV接口送来的视频信号,并将视频信号进行解码后变为R、G、B三基色信号,送往显像管电路中。
音频信号处理电路是用来处理音频信号的电路,由中频电路或AV接口送来的音频信号送入音频信号处理电路进行处理和放大后,去驱动扬声器发声。
行扫描和场扫描电路主要用来放大行扫描和场扫描信号,然后送往行、场偏转线圈中控制电子束的偏转方向,以保证在彩色电视机的屏幕上形成宽、高比正确,且线性良好的光栅。此外,行扫描电路中的行回扫变压器还用来产生阳极高压、副高压、低压等为显像管和其他电路提供电源。
系统控制电路是彩色电视机的控制核心,由操作按键或遥控接收头送来的人工指令,首送入系统控制电路中的微处理器,经识别后转换为控制信号送往各个电路中。
开关电源电路主要用来将220V交流电压转换为直流电压,为整机进行供电。
显像管电路的主体就是末极视放电路,可将电视信号处理电路送来的三基色R、G、B信号进行放大,并送给显像管阴极。
2.彩色电视机的信号流程。
彩色电视机是由多个单元电路构成的,各单元电路之间都有密切的关联。图5-4为典型彩色电视机的电路框图。
二、彩色电视机检修的示波器的测量部位。
使用示波器对彩色电视机进行检测时,要根据彩色电视机的整机结构和电路特点确定主要测量部位。这些测量部位就是彩色电视机检测时的关键点。使用示波器检测这些主要部位,即可查找到故障线索。
1.电视信号接收电路。

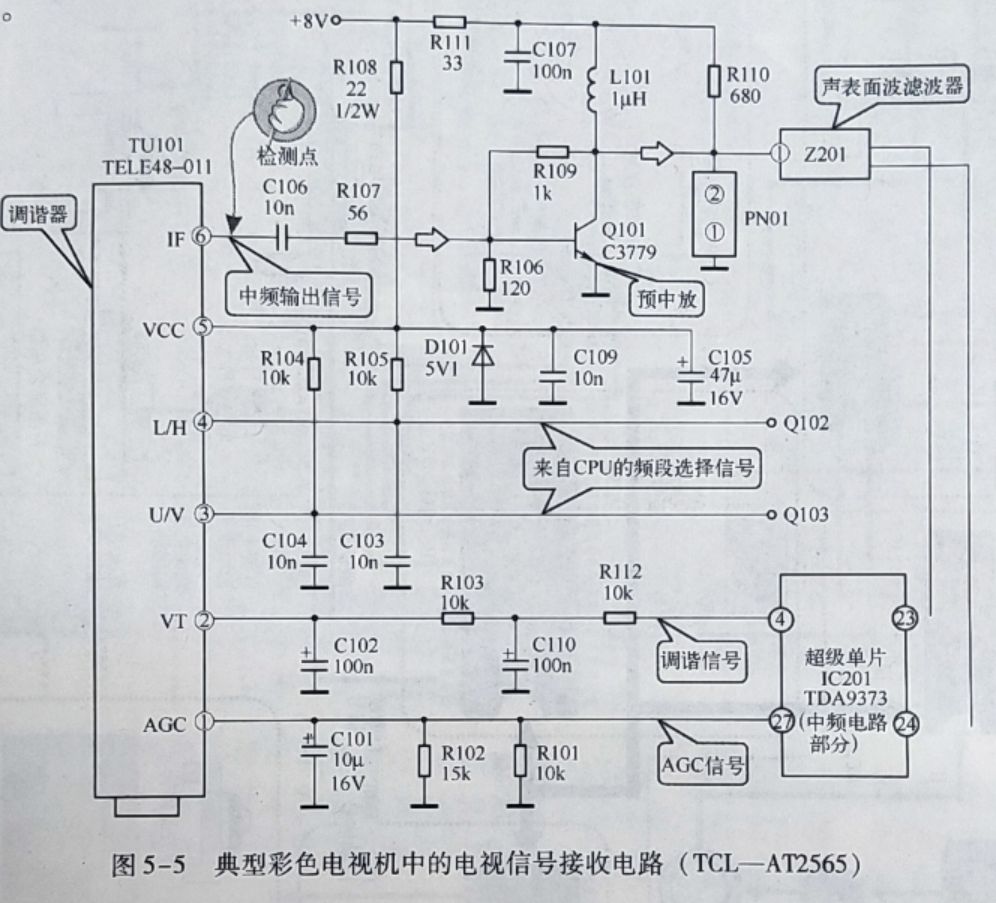

电视信号接收电路主要用来接收由天线或有线送来的电视信号。图5-5为典型彩色电视机中的电视信号接收电路。该电路主要是由调谐器、预中放、声表面波滤波器及中频电路等组成的。
由电视天线所接收的信号或有限电视信号送入调谐器中,经高频放大和混频等处理后变为中频信号,由调谐器TU10的⑥脚IF端输出,经预中放Q101(C3779)放大后送到声表面波滤波器Z201,经过声表面波滤波器将中频信号送入超级芯片IC201(TDA9373)的(23)脚和(24)脚。在电视信号接收电路中,可以使用示波器对调谐器输出的IF中频信号进行检测。
2.电视信号处理电路。

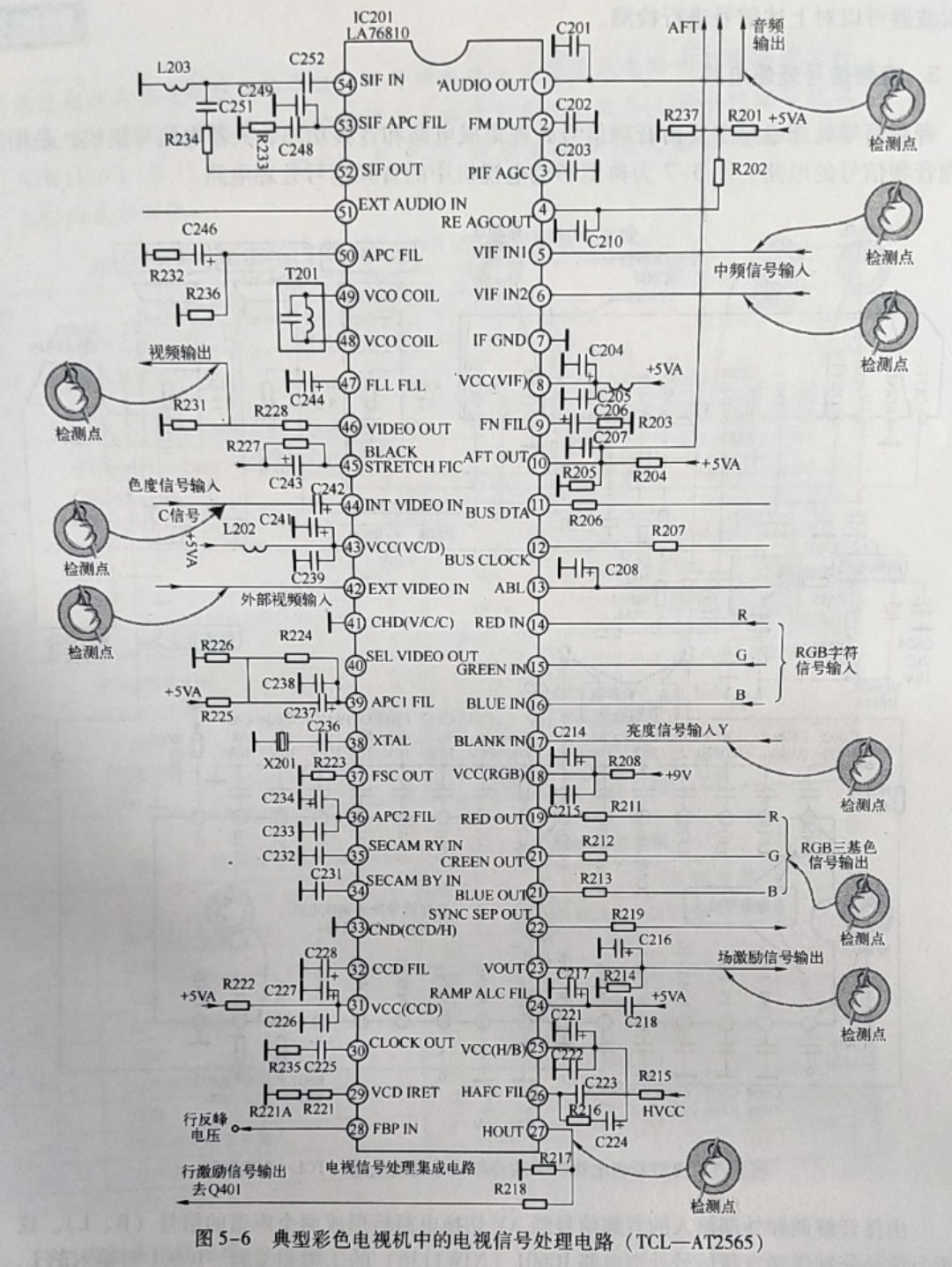

电视信号处理电路可以接收由调谐器送来的中频信号及由AV接口送来的AV视频信号,并将其变为R、G、B三基色信号后送往显像管电路中。图5-6为典型彩色电视机中的电视信号处理电路。该电路主要是由电视信号处理集成电路IC201(LA76810)及外围元器件等构成的。
电视信号处理集成电路IC201的⑤脚和⑥脚为IF信号输入端,经处理后,由(14)脚、(15)脚、(16)脚输出R、G、B三基色视频信号,由①脚输出音频信号。 此外,IC201的(42)脚为外部视频信号输入端,(44)脚为色度信号输入端,(17)脚为亮度信号输入端,(46)脚为视频信号输出端,(23)脚为场激励信号输出端,(27)脚为行激励信号输出端,使用示波器可以对上述信号进行检测。
3.音频信号处理电路。
音频信号处理电路主要由音频信号处理集成电路和音频功率放大器电路等组成,是用来处理音频信号的电路。图5-7为典型彩色电视机中的音频信号处理电路。
由伴音解调和外部输入的音频信号经AV切换电路后形成两个声道的信号(R、L)。这两个信号分别送到音频信号处理电路IC601(NJW1136)的①脚和(23)脚。IC601对输入的L、R信号进行音量、音调、立体声等处理后分别由⑦脚和(26)脚输出L、R信号,作为主声道信号分别送到音频功率放大集成电路IC602的⑨脚和⑧脚,经过内部放大处理后分别由①脚、 ④脚、(14)脚、(17)脚输出左、右声道信号,驱动扬声器发声。使用示波器检测音频信号处理电主要是对该电路输入和输出的音频信号及IC总线控制信号进行检测。
专家提醒：
此外可以通过相应的集成电路查询手册,对音频电路中关键集成电路的引脚功能进行查询,了解音频电路中关键集成电路的引脚功能也是非常重要的。表5-1为音频信号处理电路0(NW136)各引脚基本功能。表5-2为音频功率放大集成电路IC602(TDA8944J)各引脚基本功能。
4.行扫描和场扫描电路。
行扫描和场扫描电路主要用来产生行、场偏转线圈所需的锯齿脉冲。图5-8为典型彩色电视机中的行扫描电路。该电路主要是由行激励放大器Q401(C2482)、行激励变压器T401、行输出晶体管Q402(BU450BAX)、行回扫变压器T402、行偏转线圈及外围元器件等构成的。
超级芯片IC201输出的行激励信号送到行激励放大器Q401的基极,由Q401对行激励信号进行放大,Q401集电极输出的行激励信号送入行激励变压器T401的初级绕组上,然后由次级绕组输出,加到行输出晶体管Q402的基极上,再经放大后,由集电极输出,送入行偏转线圈中。使用示波器可对行激励信号进行检测。也可以检测行回扫变压器的①脚、③脚、②脚等行逆程脉冲信号,判别行输出电路工作是否正常。如果要测量Q402集电极的行脉冲,应使用高压探头,此处的脉冲幅度达1000V以上。
图5-9为典型彩色电视机的场扫描电路。该电路主要是由场输出集成电路IC301(TDA8359)、场偏转线圈及外围元器件等构成的。
由图5-9可知,来自扫描信号产生电路C201的(21)脚和(22)脚场激励信号加到场输出集成电路C301(TDA8359)的①脚和②脚,经内部放大后,分别由⑦脚和④脚输出场锯齿波,为场偏转线圈提供偏转电流。使用示波器可对场激励信号和场输出信号进行检测,即可判别场输出集成电路工作是否正常。
5.系统控制电路。
系统控制电路是整机的控制中心,可以接收由操作按键或遥控接收电路送来的人工指令和遥控信号,并输出各电路所需的控制信号。图5-10为典型彩色电视机的系统控制电路。该机的系统控制微处理器与电视机的小信号处理电路(中频、视频解码、扫描信号产生电路)集成在一个芯片上。该芯片被称为超级芯片(TDA9373)。
该电路主要是由超级芯片IC201(TDA9373)、时钟晶体X2C1、存储器IC202(24C16)及外围元器件等部分构成的。超级芯片中集成了微处理器电路,可用来输出整机的控制信号。
超级芯片C201的(58)脚和(58)脚外接时钟晶体X2C1,与内部振荡电路产生超级芯片所需的时钟信号。IC201的②脚和③脚为IC总线(SCL、SDA)端,用来传输控制信号。使用示波器可以对系统控制电路中的晶振信号及IC总线信号进行检测。
6.开关电源电路。
开关电源电路主要用来将220V市电交流电压经开关振荡电路变为脉冲信号,然后再整流滤波后变为直流电压为整机进行供电。图5-11为典型彩色电视机的开关电源电路。该电路主要是由电源开关、熔断器F801、互感滤波器T801和T802、消磁电路、桥式整流堆DB801、滤波电容C806、开关变压器1803、开关振荡集成电路IC801(TDA16846)、开关场效应晶体管VQ801(2SK2645)、光电耦合器IC802(SFH615A-3)、误差检测放大器 IC803、三端稳压器IC804(7808)等部分构成的。
彩色电视机接通电源后,220V交流电压经交流输入电路后,再经桥式整流电路和滤波电容器变为约300V的直流电压,为开关变压器和开关振荡电路进行供电。开关振荡电路工作后产生脉冲信号,再送入开关变压器中,然后由开关变压器的次级输出多路脉冲低压,再经整流、滤波后,变为各路直流电压后输出。使用示波器可以感应开关变压器的脉冲信号，判断开关电源电路是否有故障。
7.显像管电路。
像管电路主要用来放大由视频信号处理电路送来的R、G、B三基色信号。图5-12为典型彩色电视机的显像管电路。该电路主要是由RGB信号输入插件P503、共射极激励放大器(Q511、Q521、Q531)、互补推挽放大器(Q512和Q513、Q522和Q523、Q532和Q533)、放电器、直流供电接口P502、显像管及外围元器件等构成的。
超级芯片输出的R信号经电阻器R511、R512后加到共射极激励放大器Q511的基极，由集电极输出送到互补推挽放大器Q512和Q513的基极,再由发射极输出加到显像管的KR端(阴极)。
超级芯片输出的G信号经电阻器R521、R522后加到共射极激励放大器Q521的基极,由集电极输出送到互补推挽放大器Q522和Q523的基极,再由发射极输出加到显像管的KG端。
超级芯片输出的B信号经电阻器R531、R532后加到共射极激励放大器Q531的基极,由集电极输出送到互补推挽放大器Q532和Q533的基极,再由发射极输出加到显像管的KB端。
使用示波器可对显像管电路中的R、G、B三基色信号进行检测。
专家提醒：
熟知彩色电视机中各单元电路测量环节中的关键检测点,了解各关键点的信号波形是非常重要的。在彩色电视机中,常见的信号有视频图像信号、音频信号、场扫描信号、行扫描信号及控制信号等。
●彩色电视机中的视频图像信号波形。视频图像信号是彩色电视机中要处理的主要信号之一。使用示波器对视频图像信号进行识别和检测时,首先应注意根据工作条件选择信号源。对于普通景物的图像,视频信号波形随图像内容的变化而变化。图5-13分别为标准彩条信号、黑白阶梯信号及普通景物图像的信号波形。
除此之外,彩色电视机中所处理的视频图像信号还有多种格式分量,如亮度信号和色度信号及三基色R、G、B视频图像信号等,如图5-14所示。
●彩色电视机中的音频信号波形。音频信号也是彩色电视机中比较常见的一种信号, 由本机接收或外部AV接口送来的音频信号需要进行处理。图5-15为彩色电视机中常见的音频信号波形。
●彩色电视机中的场扫描信号波形。彩色电视机场激励信号有两种:一种是双路对称的场激励脉冲信号;另一种是单路激励脉冲信号。场输出锯齿波信号的波形基本相同,如图5-16所示。
●彩色电视机中的行扫描信号波形。行扫描电路主要是由行激放大器、行激变压 器、行输出晶体管、行回扫变压器等部分构成的,在正常的工作状态下,可以用示波器顺电路的信号流程,对各元器件输入和输出的脉冲信号进行检测,各部位脉冲 信号的形状和幅度都不相同,如图5-17所示。
●彩色电视机中的控制信号波形。彩色电视机的微处理器芯片是整机的控制核心,几乎所有的控制信号都是由该芯片输出的,主要有IC总线信号(SCL、SDA)、遥控信号、晶振信号、开机待机控制信号、复位信号及输出的指令信号(亮度/色度控制 信号、音量控制信号、调谐控制信号)等,如图5-18所示。
