动态标记灯已包含在选装配置带行人和动物识别功能的宝马夜视系统内。 通过夜视系统摄像机识别行人或动物,在30~100m的范围内有针对性地进行照明,不仅照亮行人或动物,驾驶员也可在路面上看到一条光带。通过这种方式,驾驶员可在始终关注路况的同时注意潜在的危险源。与行人不同,识别到动物时只会以闪烁形式照明系统会一直照亮所识别的目标,直至其不再位于警告区域内。根据情况最多可单独照亮两个目标。为此通过三次闪烁使驾驶员注意危险目标,持续照亮期间会启用组合仪表KOMBI上的蓝色指示灯。发出警告期间,驾驶员可通过操作远光灯瞬时接通功能关闭用于当前警告的动态标记灯。
1.前提条件.
为了能够使用动态标记灯,需要满足:车灯开关必须处于“自动”位置:不允许在警告区域内存在光源;近光灯、远光灯或部分远光灯必须亮起等前提条件或情况可在 i Drive菜单内接通和关闭动态标记灯为此使用控制器做出“我的车辆”,“车辆设置”“智能型安全系统”,“动态标记灯”等选择。
2.操作方式。
在光线阴暗的情况下,每次开始行驶后都会自动接通夜视系统。如图5-31所示,通过操作车灯操作单元内的夜视系统按钮,驾驶员可接通和关闭中央信息显示屏CID内的夜视系统摄像机显示,还可通过 iDrive设置夜视系统显示的亮度和对比。
3.系统限制。
当出现在陡坡上和急转弯;摄像机有污物或风挡玻璃损坏;大雾,大雨或大雪;车外温度较高等情况时,功能可能会受到限制且不会发出警告或发出错误警告也可能会出现错误进行或不进行行人或动物识别的情况。例如以下情况时可能会出现①行人或动物被全部或部分遮挡,特别是头部被遮挡;
②行人未处于直立姿势,例如躺下时③骑车人未使用传统车轮自行车,例如斜躺自行车④系统受到机械影响后,例如发生事故特别是虽然可在中央信息显示屏CD内看到小型动物,但可能无法通过目标识别将其识别出来,因此可能也不会发出警告注意:系统不能免除准确评估能见度和交通情况的自身责任,只能由驾驶员负责控制车辆以及车速。
环视系统可以以最佳方式再现车辆环境并在中央信息显示屏CID顶部视图和3D视图内进行显环视系统由前部摄像机、集成在车外后视镜内的两个摄像机、倒车摄像机RFK和顶部后方侧视摄像机 TRSVO控制单元组成。摄像机从多个可选视角探测区域并通过以太网将信息发送至 TRSVC控制单元。四个摄像机的图像通过3D计算机图像从不同视角组合为环绕车辆的空间视图。 TRSVC控制单元通过一根以太网导线将视频信号传输至 Head Unit,在此处通过一根APIX导线将视频信号传输至中央信息显示屏CID。可选择固定设置视图或自由选择视图(例如挂车缩放和驶入自动洗车设备),还可在中央信息显示屏CID内显示辅助线等辅助功能。
1、自动摄像机视角。
根据具体行驶情况,系统自动提供相应的摄像机视角,从而在驻车和掉头期间为驾驶员提供最佳攴持。自动摄像机视角根据转向情况提供相应视图,会考虑具体行驶方向以及驻车距离监控系统PDC提供的车距信息。只要识别出障碍物,视图就会切换为车辆前方或后方区域固定显示,或根据需要也切换为相应侧面视图。
2.侧面视图。
该视图可通过显示侧面环境在路沿处或遇到其他侧面障碍物时辅助进行车辆定位。侧面视图采用从后向前的视角,遇到危险情况时会自动对焦到可能的障碍物上。图像显示既可针对车辆左侧,也可针对车辆右侧。
3.前部摄像机。
如图5-32所示,前部摄像机可在驶入和驶出停车位以及掉头时为驾驶员提供支持。前部摄像机探测车辆前方区域,并在中央信息显示屏CD内进行显示,无法单独直接选择前部摄像机视图。驾驶员必须选择“自动”摄像机或根据需要接通“全景系统”功能。摄像机视角无法看到的车辆周围区域用灰色阴影显示。
4.全景系统。
如图5-33所示,全景系统可在复杂的出口和十字路口处提前了解交叉行驶情况,从而为驾驶员提供最佳支持。驾驶员可能会很晚才看到或看不到被侧面障碍物遮挡的道路使用者,为了改善视野,前部摄像机和倒车摄像机探测侧面道路区域,可根据所挂行驶挡位启用前部摄像机或倒车摄像机比建显示屏视图上的黃线表示车辆前端和后端。摄像机图像在某些区域会产生不同程度的变形,因此不适用于评估距离。通过全景系统按钮启用功能,需要停用时则再次操作该按钮车速超过约15km/h时会自动停用全景系统功能,切换行驶挡位(从“D”挡切换为“R”挡或相反)后也会停用全景系统功能如图5-34所示,在宝马新7系上,可自动启用基于GPS的全景系统功能。只要接收到GPS信号,便可将需要自动接通全景系统的位置存储为启用点。针对前部摄像机可存储最多十个启用点。
驾驶员存储启用点的方法:到达需要自动接通全景系统的位置后停车;操作全景系统按钮,之后向左推动控制器:选择“添加启用点”(显示当前位置),通过选择“添加启用点进行确认可能的话,会连同地点和街道或连同GPS坐标一起存储启用点。此外,也结合行驶方向存储启用点。驾驶员可让中央信息显示屏CD显示已存储的启用点,可通过 iDrive接通和关闭使用启用点功能。
5.倒车摄像机。
如图5-35所示,倒车摄像机RFK可在驶入和驶出停车位以及掉头时为驾驶员提供支持,倒车摄像机RFK探测车辆后方区域并在中央信息显示屏CID内进行显示。
6.移动摄像机视角。

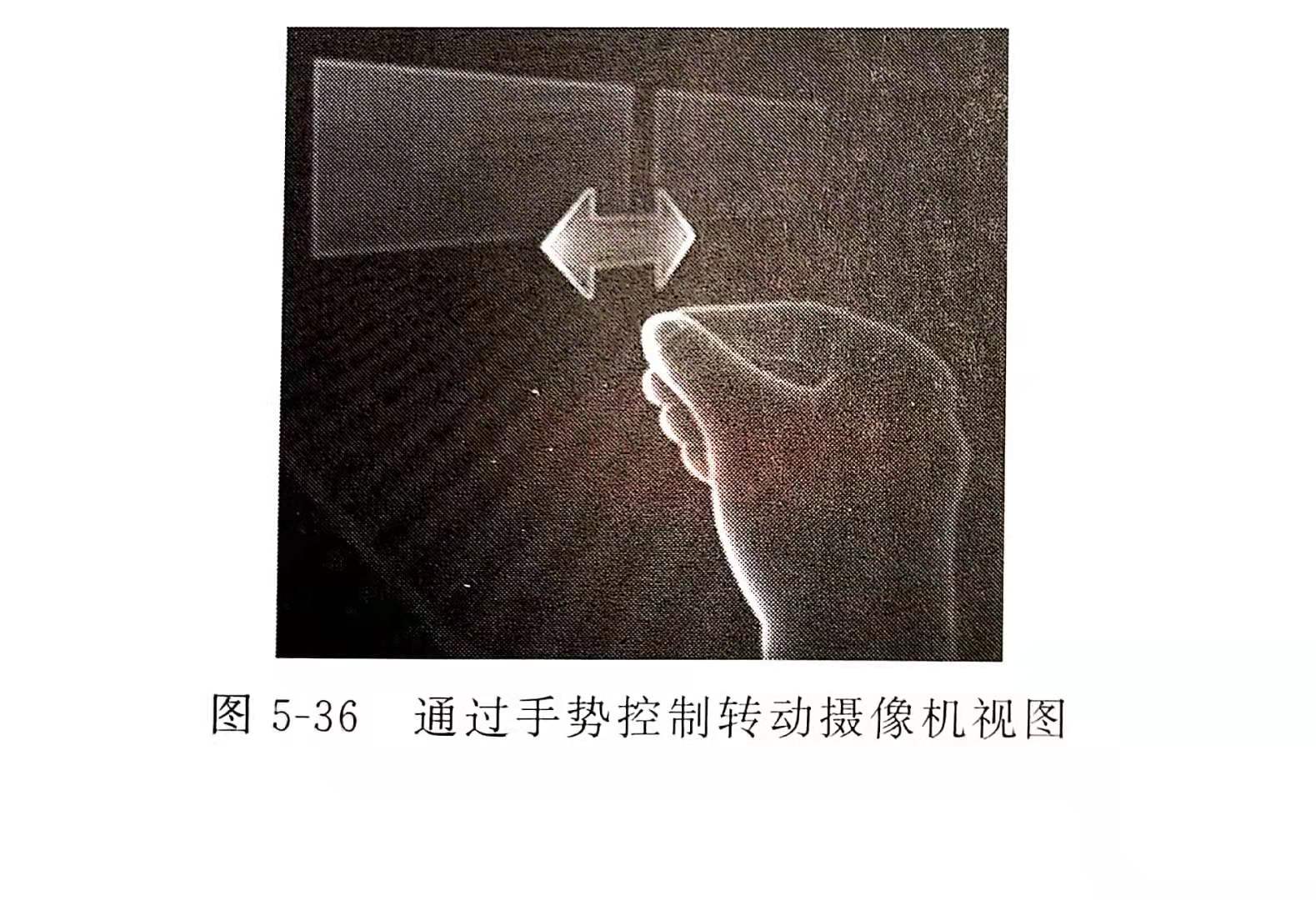

选择移动摄像机视角时,在中央信息显示屏CD内会显示围绕车辆的圆形轨道。通过转动控制器或通过触摸功能可选择圆形轨道上的规定视角,在带有选装配置手势控制的车辆上也可通过该功能控制移动摄像机视角通过摄像机符号表示当前视角。根据视图,在中央信息显示屏CID内显示(部分)车辆周围环境。通过向侧面推动并按下控制器或通过触摸屏点击启用的摄像机符号可离开视图,如图5-36所示,如果通过手势控制进行操作,就会在中央信息显示屏CID右侧屏幕上显示手势符号。
