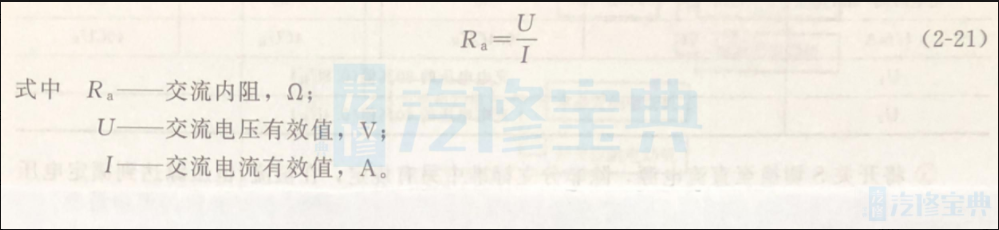

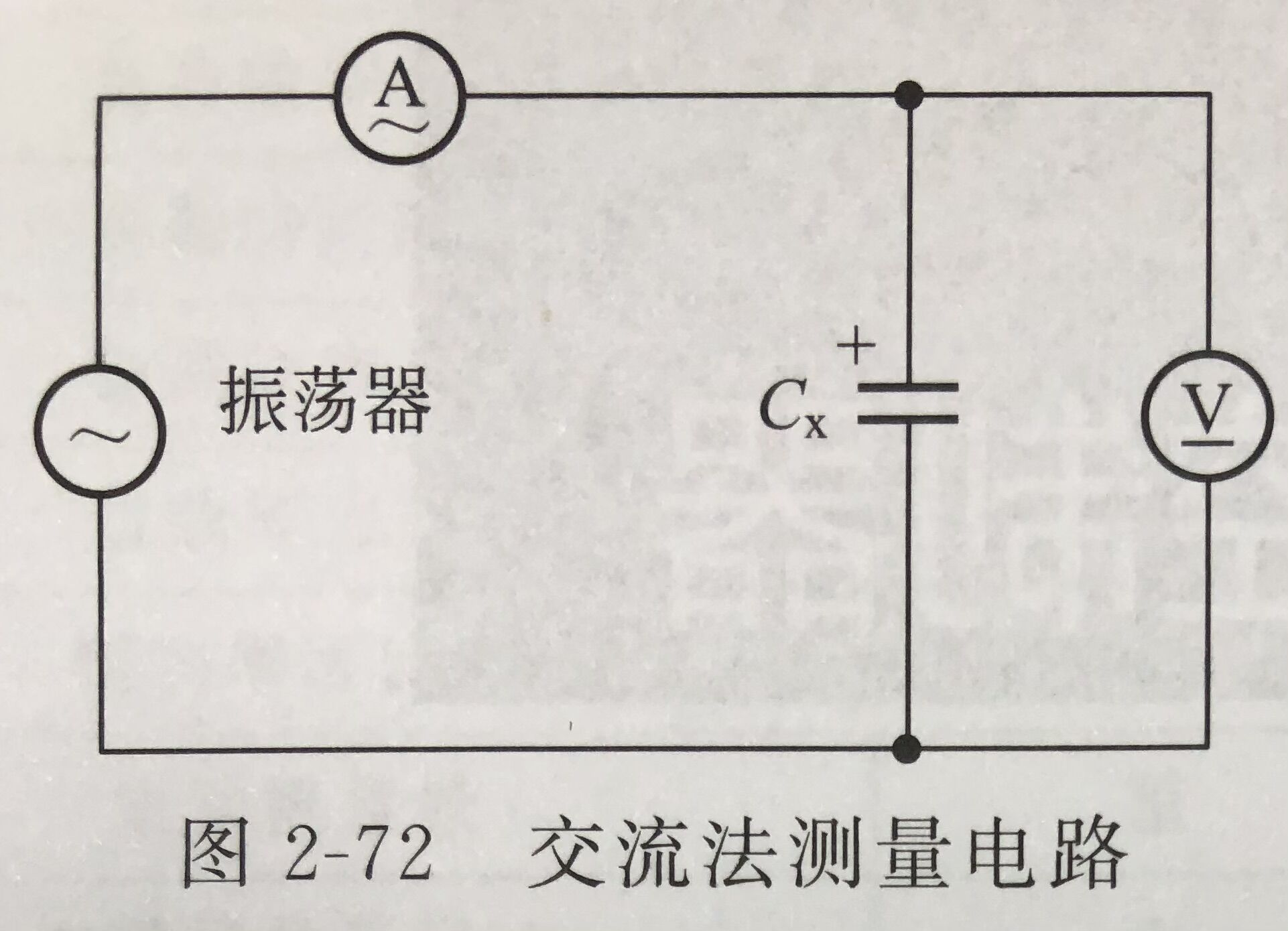

超级电容器内阻测量用交流阻抗方法或直流电阻方法。交流法测量电路如图2-72所示,依所示测量电路进行测试。 电容器的内阻可通过下式计算。
测量电压的频率应为1kHz,交流电流应为1~10mA。

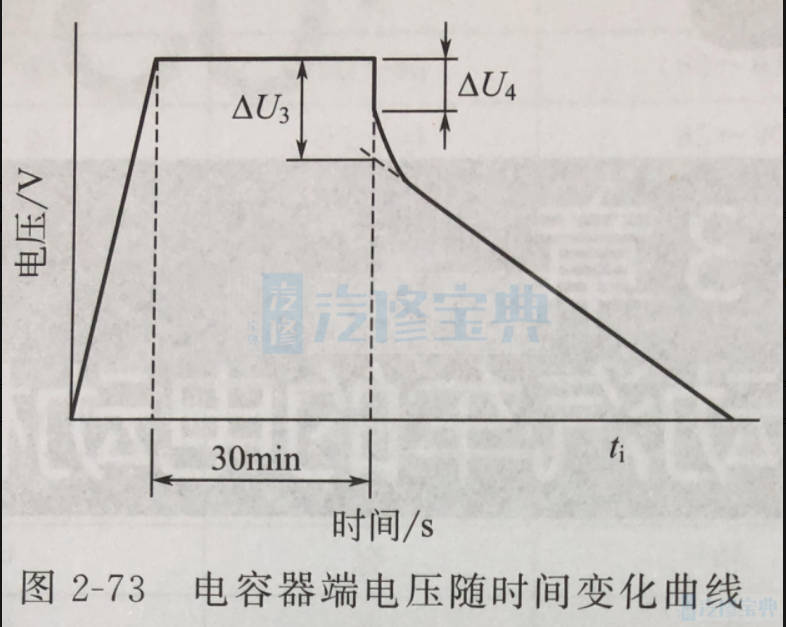

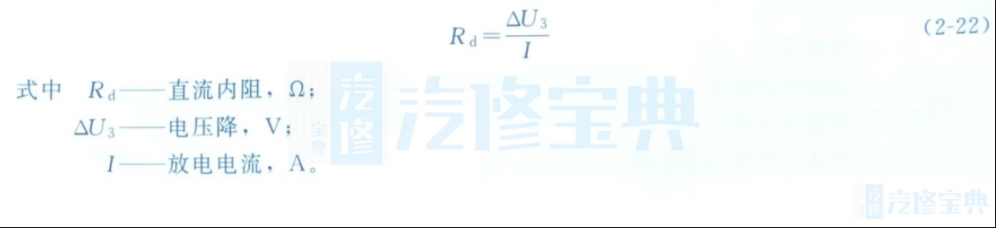

直流阻抗方法是采用恒流放电方法测量,采用额定电压。用电压记录仪测量电容器端电压,将开关切换到直流源,当直流恒压源达到额定电压后施加电压充电30min。在充电结束后,切换开关到恒流放电装置,以规定的恒定电流进行放电。用电压记录仪记录电容器端电压随时间变化。由电压记录仪得到的电压和时间成直线部分绘制辅助线,从辅助线与放电电压交点开始读取电压降△U3,如图2-73所示,根据下式计算内阻Rd。
电压降不表示从放电开始点的连续降落电压△U4,而是从曲线的直线部分作辅助线延长至与放电开始点交叉得到的△U3。
