本车采用分布式电池管理系统,由电池管理控制器(BMC)、电池信息采集器、电池采样线组成。电池管理控制器的主要功能有充放电管理、接触器控制、功率控制、电池异常状态报警和保护、 SOCSOH计算、自检以及通信功能等;电池信息采集器的主要功能有电池电压采样、温度采样、电池均衡、采样线异常检测等。动力电池采样线的主要功能是连接电池管理控制器和电池信息采集器,实现二者之间的通信及信息交换。电池管理模块ECU端子针脚分布如图1-20所示。

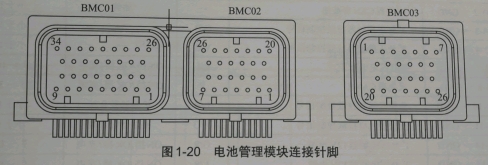

电池管理模块连接针脚

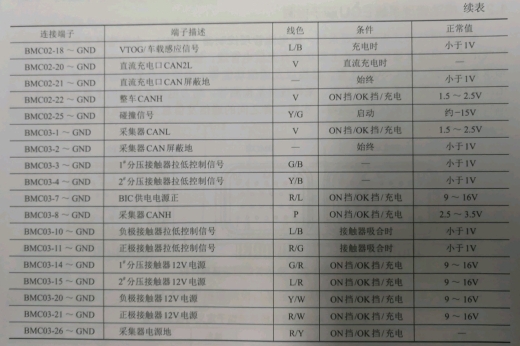

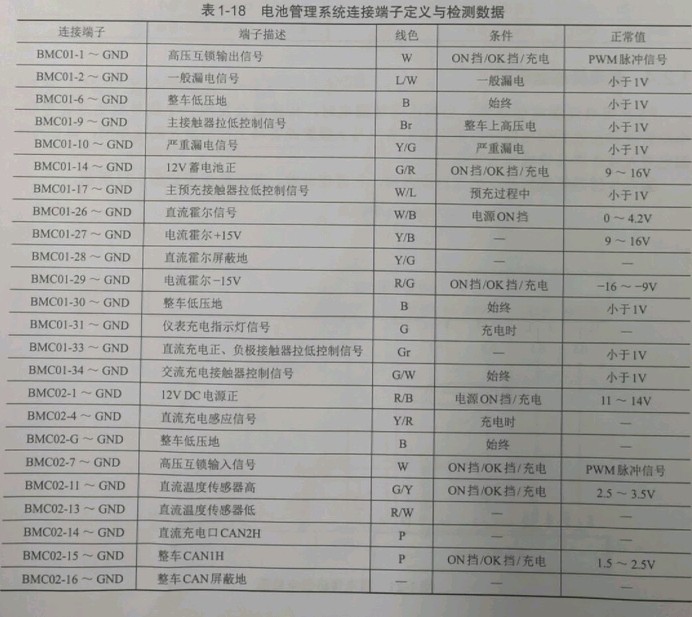

电池管理系统连接端子定义与检测数据
