1.远程通信系统盒2(TCB2)新特点。 自F23起,TCB2作为后备厢型号,通过远程通信系统天线与一根独立紧急呼叫天线备用)的配合,首次使用两根天线来接收数据服务(LTE)。 随着TCB2车型型号在F30LCI上的使用,现在新款宝马7系也引入了TCB2的下一开发阶段。通过两根集成式远程通信系统天线(TEL1和TEL2)确保出色的LTE数据接收质量。现在集成式紧急呼叫天线(备用)同时也用作车内WLAN热点的“集线器”。TCB2车载网络连接如图9-6所示。包括TCB2的HUH2系统方框图如图9-7所示。
2.TCB2结构。

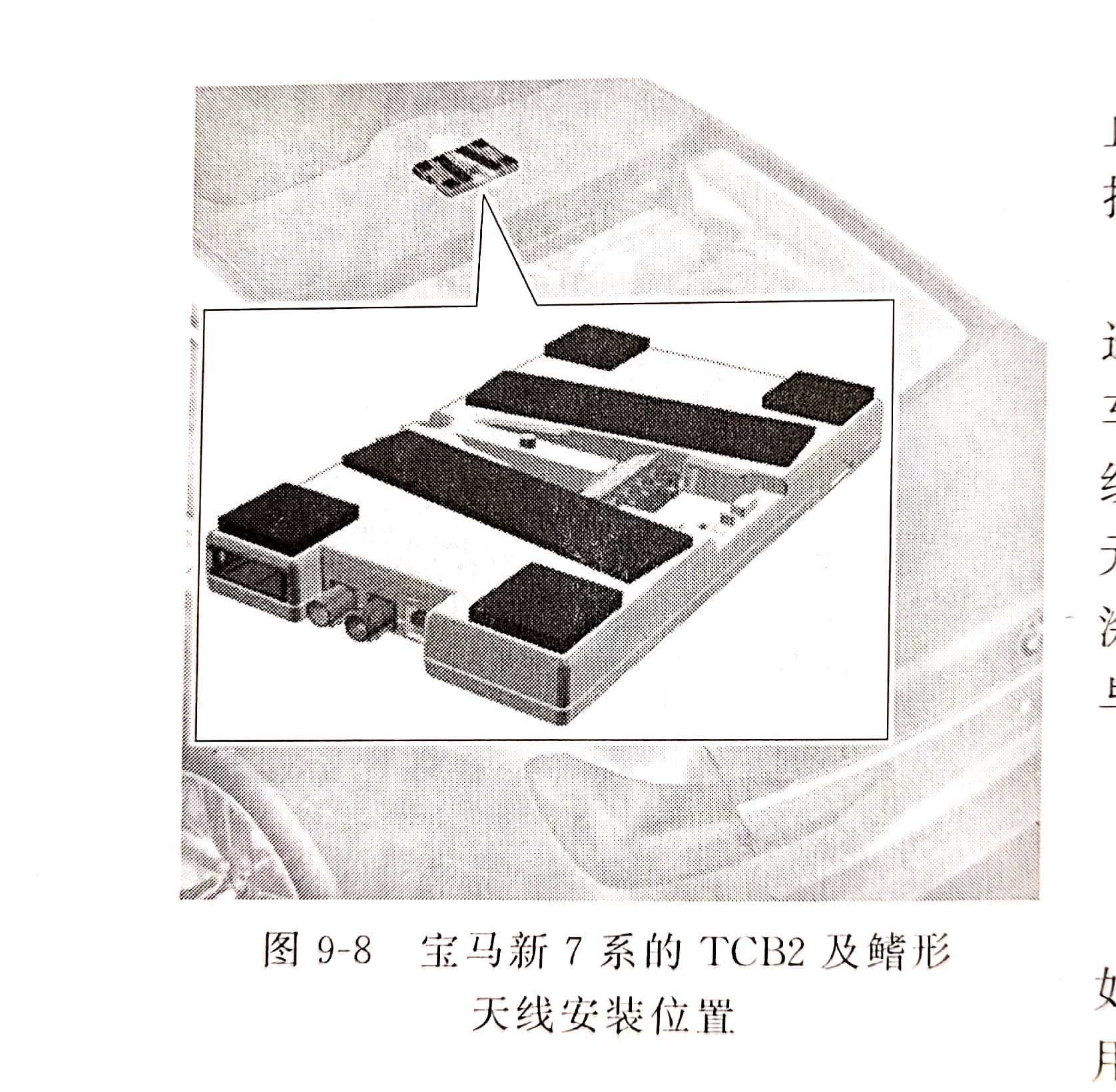

如图9-8所示,TCB2及相关车顶鳍形天线(车顶天线)紧靠后窗玻璃前方位于车顶与车顶内衬之间。
(1)TCB2各组件如图9-9所示,TCB2卡止在与车辆连接的车顶天线内,这样可减少功率损失和EMV干扰。
(2)车顶鳍形天线硬件采用车顶型号时,进行工厂安装时会将TCB2控制单元直接卡止在车顶天线(鳍形天线)内。在此会使车顶鳍形天线的天线触点以尽可能低的电阻与TCB2控制单元内的连接部位相连(图9-10)。触点带有镀金涂层且为短触点,因为在工厂通过卡止方式使其与其他部件组合在一起。
