1.舌簧开关式液位传感器的测量原理。 舌簧开关式液位传感器的主要部件是带永久磁铁的浮子和舌簧开关,其主要构造如图10-52所示。在液面正常时,固定在浮子上的永久磁铁离传感器壳体内的舌簧开关的距离较远而不能吸合舌簧开关,液面不足,警告灯电路不通电,警告灯不亮。当浮子随着液面下降到设定的低限时,永久磁铁离舌簧开关的距离较近而将舌簧开关吸合(图10-53),液面不足,警告灯亮起,以示警告。
2舌簧开关式制动液液位传感器。
舌簧开关式制动液液位传感器控制的制动液不足警告灯电路如图10-54所示。制动液不足报警电路由仪表板上的警告灯和安装在制动液储液罐中的舌簧开关式液位传感器组成,当浮子随着制动液面下降到设定的低限时,永久磁铁的磁力将舌簧开关磁化而使舌簧开关闭合这时如果点火开关处于接通状态,制动液不足警告灯就会亮起,以示警告。
3.舌簧开关式冷却液液位传感器。
在一些汽车上,装有舌簧开关式冷却液液位传感器(图10-55),当冷却液的液面降至最低极限时,随冷却液的液面一起下降的浮子靠近了舌簧开关,浮子上的永久磁铁将舌簧开关吸合,接通了冷却液不足警告灯电路,仪表板处的冷却液不足警告灯亮起,提醒驾驶人及时补充冷却液,以避免因缺少冷却液而导致发动机温度过高。
4.舌簧开关式洗涤液液位传感器。

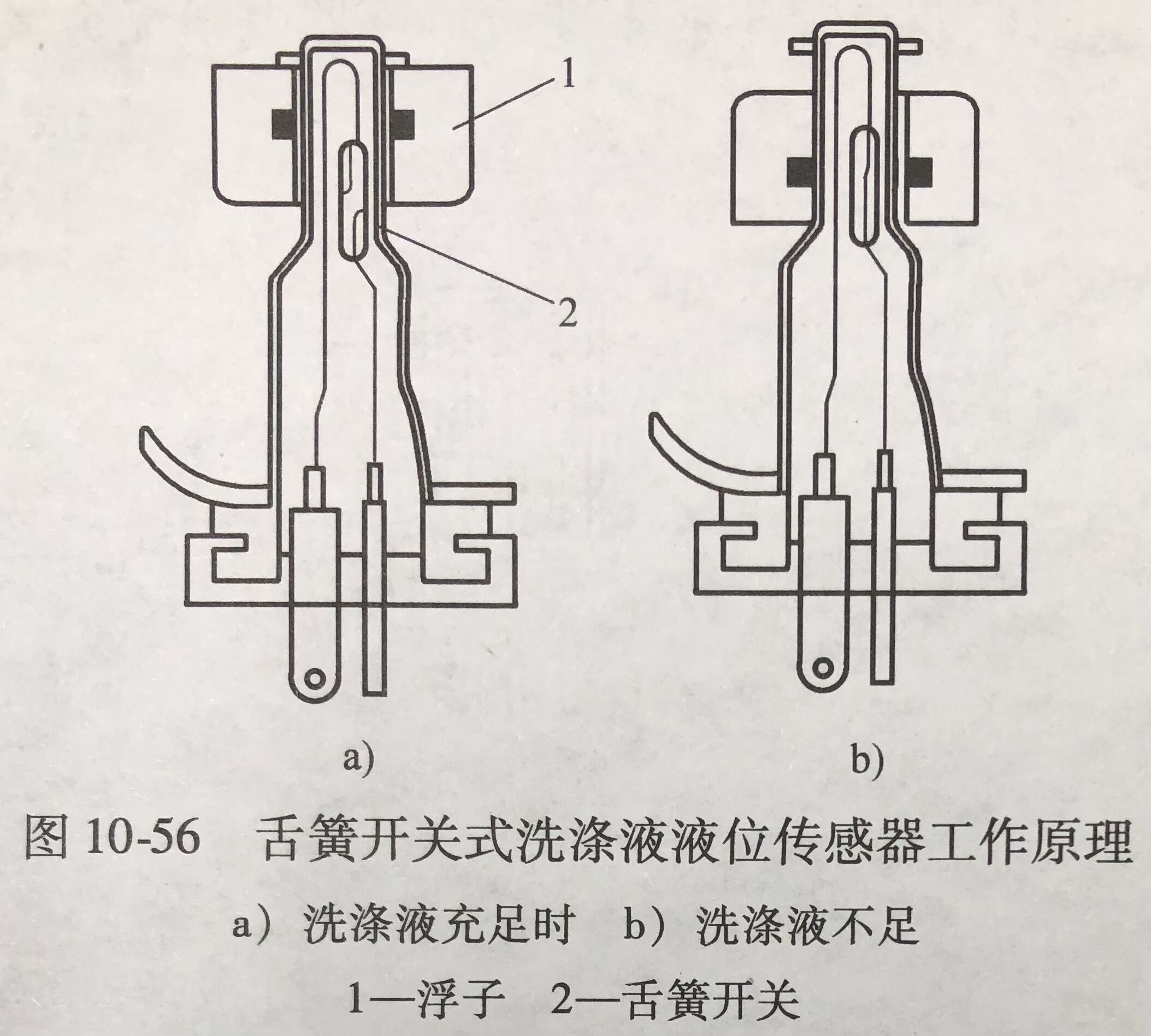

部分汽车上在其风窗玻璃洗涤器的储液罐中,装有液位传感器,用以在储液罐缺少洗涤液时及时报警。舌簧开关式洗涤液液位传感器如图10-56所示。洗涤液充足时,浮子在上面,离舌簧开关较远,舌簧开关处于断开状态(图10-56a)。当洗涤液不足时,浮子下降到舌簧开关的附近(图10-56b),舌簧开关被永久磁铁吸合,仪表板上的洗涤液不足警告灯亮起,提醒驾驶人及时补充洗涤液。
5.浮子舌簧开关式液位传感器的检测。
这种液位传感器常见故障是浮子损坏、舌簧丧失弹性、舌簧触点接触不良等,导致舌簧开关控制的报警电路工作失常。检测方法如下:使浮子上下移动,测量传感器的两接线端子电阻。正常情况应该是:当浮子向下移动时,两端子电阻为0Ω,表示导通;浮子向上移动时,两端子电阻为∞,表示不导通。如果不符合要求,说明液位传感器已损坏,应予以更换。
