1.离合器位置传感器的安装位置。 离合器位置传感器用卡子卡在离合器主缸上,如图2-133所示。借此可以识别是否踩下了离合器踏板。 2.离合器位置传感器的作用。 踩下离合器踏板时,车辆会进行以下操作: ①定速巡航装置关闭。 ②喷油量短时降低并借此防止换挡过程中发动机转速迅速提高。
3.离合器位置传感器的结构与工作原理。
主缸通过一个卡口连接件固定在支撑座上。踩下离合器踏板时推杆推动主缸内的活塞。
(1)未踩下离合器踏板:
离合器踏板未踩下时推杆和活塞处于静止位置,如图2-134所示。离合器位置传感器内的电子分析装置将一个电压信号发出给发动机控制单元,有供电电压(蓄电池电压)时该电压为2V。发动机控制单元凭此信号识别是否踩下了离合器踏板。
(2)踩下离合器踏板:

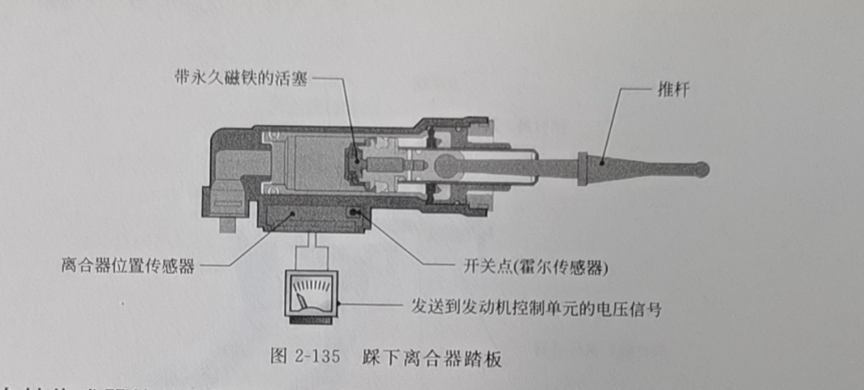

踩下离合器踏板时推杆与活塞一起向离合器位置传感器方向移动,如图2-135所示,活寒前端有一个永久磁铁。只要永久磁铁经过霍尔传感器的开关点,电子分析装置就会将一个0~2V的电压信号发送给发动机控制单元。借此识别离合器踏板是否踩下。
