故障现象: 一辆宝马X1,车型为E84,配置N20发动机,行驶里程为17353km。仪表经常显示灯光故障,已经维修过两次。 故障诊断: 驾驶人反映,每次灯光故障灯报警的时候检查发现都是右前大灯上的转向信号灯不亮,重新熄火发动或者行驶一会儿自己又恢复正常。此前更换了转向灯座带灯泡和转向信号灯插头的针脚,并拆前保险杠检查了线路。用诊断仪诊断有故障码,内容为FRM右前行驶方向指示灯损坏(如图445所示),故障频率多次,执行检测计划控制转向灯工作均正常。

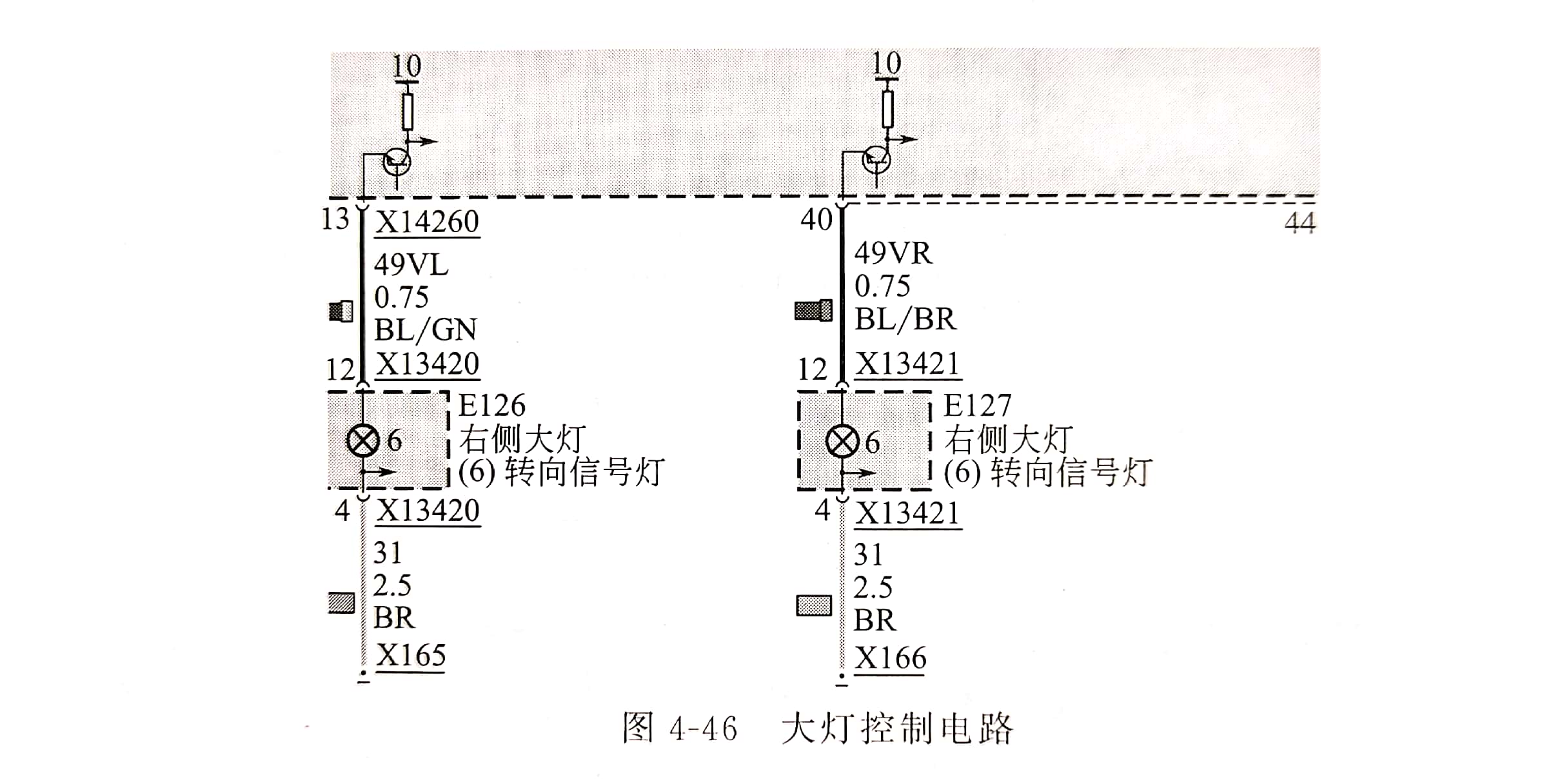

为了更准确地解决这个故障,确认到底是大灯还是模块或者线路的问题,查好电路图(图4-46),带上万用表,进行路试,多次检测到有灯光报警。打开右前转向灯开关发现右前大灯上的转向灯不亮,进行就地测量,右前大灯插头X1342112号脚对地电压为12V,4号脚接地电压为0。通过测量验证了从FRM输出到右前大灯插头是没有问题的,为了验证是否是大灯内部接触不好的问题,在右前大灯转向信号灯的位置拍了两下,转向信号灯即正常。

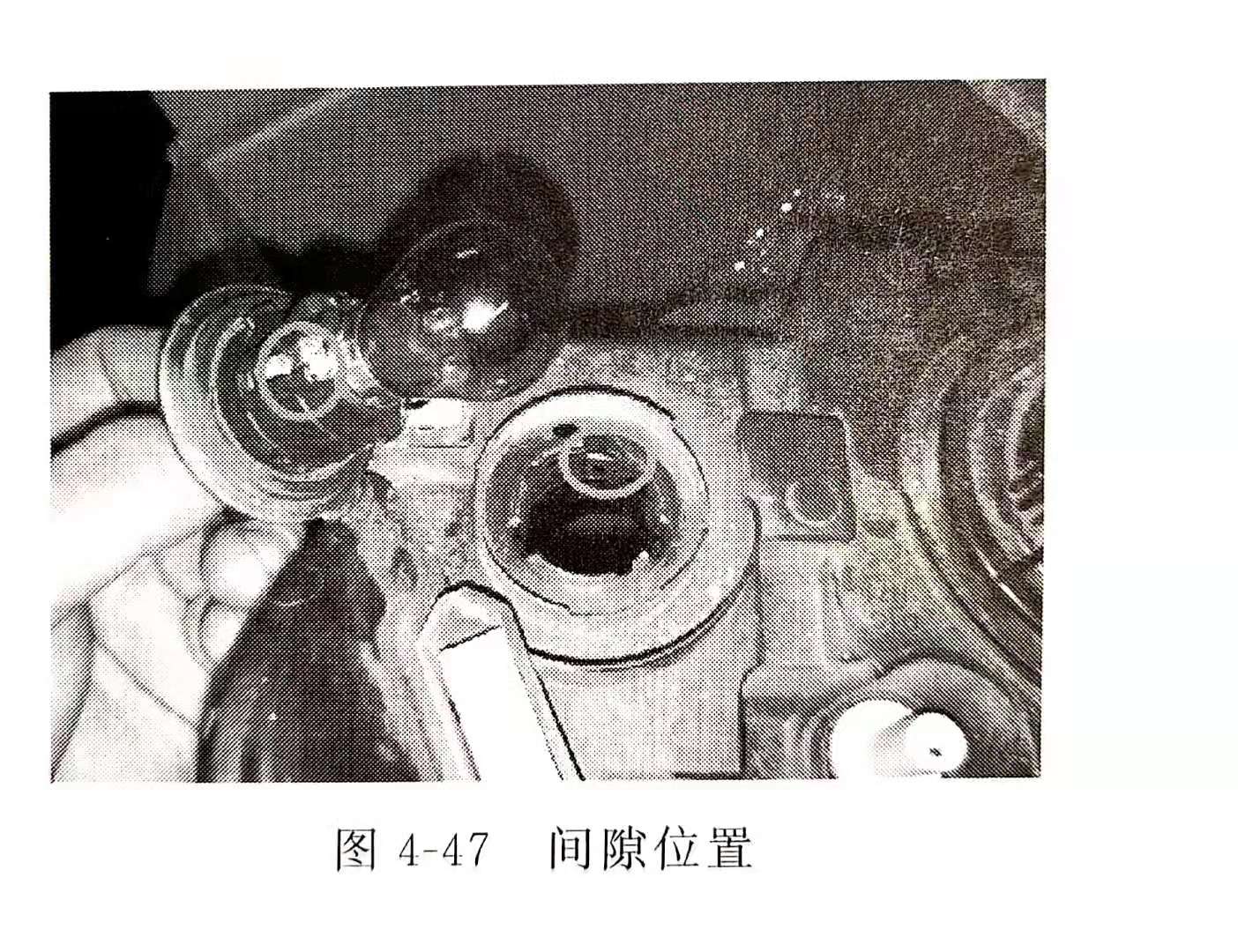

故障排除拆检大灯,检查大灯外观均正常,拆检大灯所有后盖和转向信号灯座,检查大灯后部插头到转向信号灯处线路,正常。在检查转向信号灯座和大灯连接的地方发现间隙很大(图4-47)。与其他车对比,此处接触不好造成转向信号灯经常报警,为了一次性解决问题,更换了右前大灯,试车后故障解决。维修总结针对故障最好的思路是能确认到故障,并进行相关隔离,问题虽然简单,但是实际维修多次造成驾驶人的不信任,基本的检查很重要。
