(1)芳香器:
选装配置“环境空气套件”(SA4NM)以套件形式提供芳香器和离子灭菌器。该套件仅与4/3区或6/5区IHKA一起提供。芳香器通过最多四种可选香味(每种各有两个等级)中的一种使车内变得清香,可同时将这八个可选芳香剂盒中的两个放入前乘客侧手套箱内的一个伸缩式小盒内之后客户可决定使用所放两种香味中的哪一种。只能通过 iDrive控制器在中央信息显示屏CID内选择所放芳香剂盒从而选择使车内变得清香的香味,可以通过中央信息显示屏CID内的菜单或空调操作面板上的按钮选择1~3挡强度。通过空调操作面板按钮进行操作时,在中央信息显示屏CID内会自动打开一个信息窗口。无法混合两种香味在此按照规定时间间隔,根据设置强度,以脉冲方式通过所选芳香剂使车内变得清香。
因为人的嗅觉能够迅速嗅到当前气味,之后便不再对其有所感觉。进入车内时会根据个性化配置车辆钥匙(钥匙记忆功能)的设置营造一种“欢迎氛围”之后会根据强度设置每90s-5min重新通过安装在芳香器单元(图7-20)内的一个单独风扇使空气经过芳香剂盒进入车内空间。变清香后的空气仅通过仪表板上部中间的一处位置进入车内空间,为此必须确保乘员区间接通风得到保障。如果在中央信息显示屏CID内停用芳香器,芳香器单元的集成式风扇还会继续运行约30s以便清洁系统如图7-21所示,在左侧和右侧驾驶型车辆上,芳香器单元均位于前乘客侧手套箱内,但芳香剂盒(图7-22)抽屉的安装位置和操作方式有所不同。在左侧驾驶型车辆上,抽屉装置从上向下打开。在右侧驾驶型车辆上,抽屉装置从右向左移动打开。芳香器电路如图7-23所示。
(2)芳香剂盒:
芳香剂盒由零件销售部门提供,最长可保存两年半。在平均消耗情况下,一个芳香剂盒可使用3~6个月。空的芳香剂盒可作为生活垃圾进行废弃处理。每个芳香剂盒都有一个SM卡,可通过一根LN总线提供芳香剂盒香味、液位和寿命等信息。芳香剂盒上的端盖通过橡胶密封件与盒身密封,可防止存放芳香剂盒期间香味溢出。芳香剂盒端盖使用方式如图7-24所示,将芳香剂盒装入芳香器单元前取下其推开式端盖,可将端盖推入芳香剂盒背面,但装入芳香器单元时无须这样操作。
(3)香味型号:
芳香剂盒的1号香味比2号香味淡一些。在所有配备相应空气套件( SA ANM)的车辆上均提供包含蓝色套件( Blue suite)、绿色套件( Green Suite)、金色套件( Golden suite)和真实套件( Authentic suite)四种香味的入门级套件,其香味型号包含在1号(较淡)或2号(较浓)中。
(4)离子灭菌器:

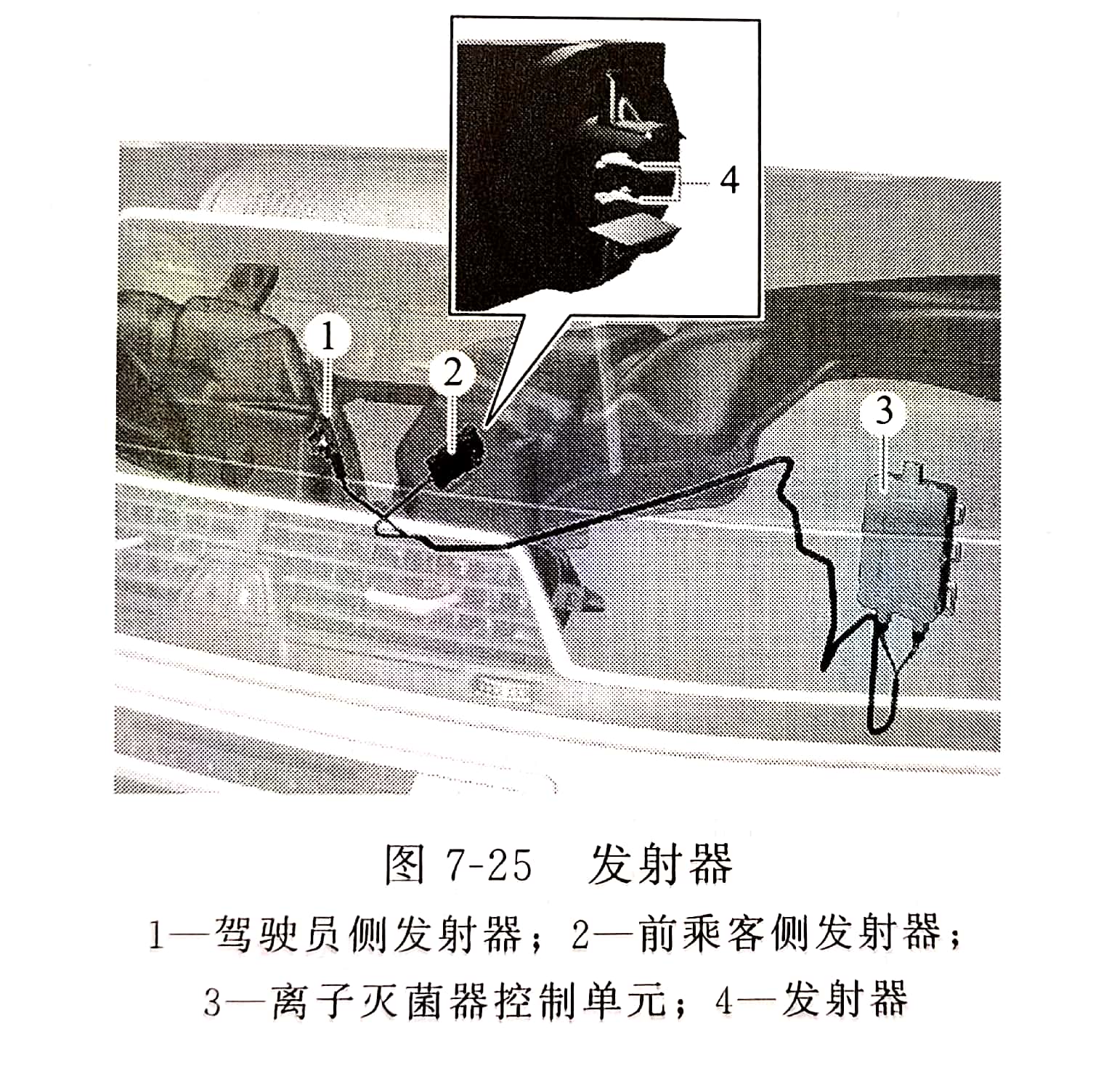

新型系统则在车辆使用期间始终工作且不在中央信息显示屏CID内关闭。离子灭菌器的任务是使空气负离子进入车内空间,目的是尽可能地消除空气中的致病微生物(例如病菌、过敏原)。通过附着负离子并与分子连接,使流经空气中的污物颗粒变重并落到地面上。如图7-25所示,位于中部出风口空气通道内的发射器通过2000~-3000V高电压放电来运行。但所消耗电流仅为0.53A左右,因此没有危险。流经发射器的空气仅产生空气负离子。这些负离子可与更多氧气结合,从而有助于提高舒适感和注意力。
离子灭菌器控制单元安装在HHKA控制单元附近的暖风和空调器上。在控制单元上有 三个电气接口,一个三芯接口用于LN总线通信和供电,另外两个接口为两芯,负责为空 气通道内的发射器提供所需高电压。在此主控控制单元为IHKA,系统可进行诊断,支持启 动时通过向发射器施加高电压进行自检。第三次向发射器施加高电压失败后就会关闭系统并 在中央信息显示屏CID内显示一条故障信息。离子灭菌器电路如图7-26所示。
