Global Tech Stream(GTS)是丰田汽车提供的新一代故障诊断工具,如图5-72所示与以往手持式故障诊断工具1T2不同,GTS诊断仪为计算机版的故障诊断工具。GTS诊断仪是基于 Windows的针对丰田和雷克萨斯车辆的软件,由软件和车辆连接模块(v1M)组成,如图5-73所示。利用GTS诊断仪可以实现在计算机上进行故障的诊断,并可以在同计算机上查阅维修指南,不仅提高了操作性,还缩短了作业时间。GTS软件是这个诊断工具的核心部分,VIM是GTS软件与车辆ECU之间沟通的桥梁,这些部件可以帮助技师去诊断和重置车辆程序。GTS诊断仪拥有了T2的大部分功能(除了示波器和电压表功能)用户图形界面显示友善,在计算机显示器上显示所有系统的故障码,拥有比IT2更大的存储空间来存储数据及故障码。
一、GTS软件安装、注册和更新。
⒈软件安装。
GTS诊断仪相关软件都可以从GTS诊断仪的官方网站上下载利用。下面简单介绍一下GTS的安装步骤:
①将GTS安装光盘放入光驱,双击打开“ Techstream _Setup_ V.6.10.044”,选择中文(简体),如图5-74所示,按照安装向导进行安装。
⒉GTS软件注册。
GTS诊断仪软件拥有一年的许可使用权限,经销商可以将这个一年的GTS软件许可权限安装到多台电脑中。
①双击桌面的图标点击左栏中“软件注册”,弹出“注册 Techstream软件”页面,如图5-78所示。
②在“注册 Techstream软件”页面中点击“软件注册”,跳转到注册网页,如图5-79所示。
③输入ID和密码、VIM背面的序列号等信息,网站将会自动生成注册密码,将注册密码拷贝至“注册 Techstream软件”页面中的“新密码”位置,即可完成注册。
④软件注册完成后,左下角显示软件版本和距离订阅终止的时间。
3.GTS软件更新。
①双击打开更新软件,点击“ Techstream Update V6.20.020”,提示准备安装,如图5-80所示。
②进入安装界面,如图5-81所示,按提示进行安装即可。
二、VIM模块驱动安装
将OTC安装光盘放入光驱,双击打开“ SETUP”,按安装向导进行安装,如图5-82所示。
三、设置通信接口。
双击GTS软件,点击设置,选择“VIM选择”,在下拉菜单中选择“ OTC VIM”,并按“OK”按钮,如图5-84所示。
四、GTS软件使用
⒈主菜单
双击“ Techstream”图标来启动软件,主菜单按钮分别为:与车辆连接、打开数据扫 描文件夹、检查扫描工具升级、通用OBDⅡ、软件注册、选择用户、语言选择、退出,如 图5-85所示。
(1)与车辆连接开始诊断车辆,车型将会在成功通信后自动选择。如果不能自动识别 则用户需要手动选择；
(2)打开数据扫描文件夹打开服务项目文件夹或者上传行车记录数据。 (3)检查扫描工具升级检测GTS升级。
(4)通用OBDⅡ启动通用OBDⅡ；
(5)软件注册注册软件后激活全部软件功能；
(6)选择用户更改用户；
(7)语言选择更改语言,支持德语、英语、法语、西班牙语、意大利语和汉语；
(8)退出从指定用户切换到通用用户。如果用户设置更改了,则这些更改会被取消。
⒉主菜单“软件注册
点击主菜单“软件注册”按钮,软件注册界面会自动弹出。在安装好软件后,软件的1D会自动显示在注册界面上。根据软件的ID,许可证号码会被生产,没有许可证号码的活,软件只能被使用10次。
⒊设置用户账户
在注册并登录GTS软件后,用户可以根据自己的偏好设置车辆品牌(丰田或雷克萨斯)、字体大小、单位选择、语言选择及热键工具等,如图5-86所示。如果是第一次登录GTS软件,根据指示来添加一个新用户,然后设偏好置信息。
4.在与车辆连接之前的操作。
(1)VIM与计算机连接如果是第一次连接,则需要在计算机上安装VIM的驱动程序。
(2)检查VM设置在安装界面的“ Set Up”下选择“ VIM Select”,然后选择“OTCVIM”并按“OK”键。
5.连接车辆。
①连接DLC线。
②点击“与车辆连接”来启动智能车辆连接,如图5-87所示。在智能车辆连接时,会验证要求的信息是否正确。选择正确的选项后,点击下一步按钮,系统选择窗口出现。
③系统选择。系统选择界面会在车辆与GTS软件相连后出现,它列出了在当前车辆中安装的ECU。点击“系统选择”按钮可以进入系统选择菜单。
a.健康检查。健康检查即一键式检查,其检查结果包含当前车辆的DTC、DTC的时间标签、FFD、监视状态及ECU通信(包括编程ID)的诊断检查,如图5-88所示。在健康检查中,ECU按照“系统区域”进行分类,例如“传动系统”“底盘”及“车身电气”等,用户通过“健康检查”可以诊断特定系统区域的ECU,进而缩短检查所需的时间。
b定制设置。用户可以更改一些设置,可以自定义项目,按功能分为门锁、安全、电动车窗等。

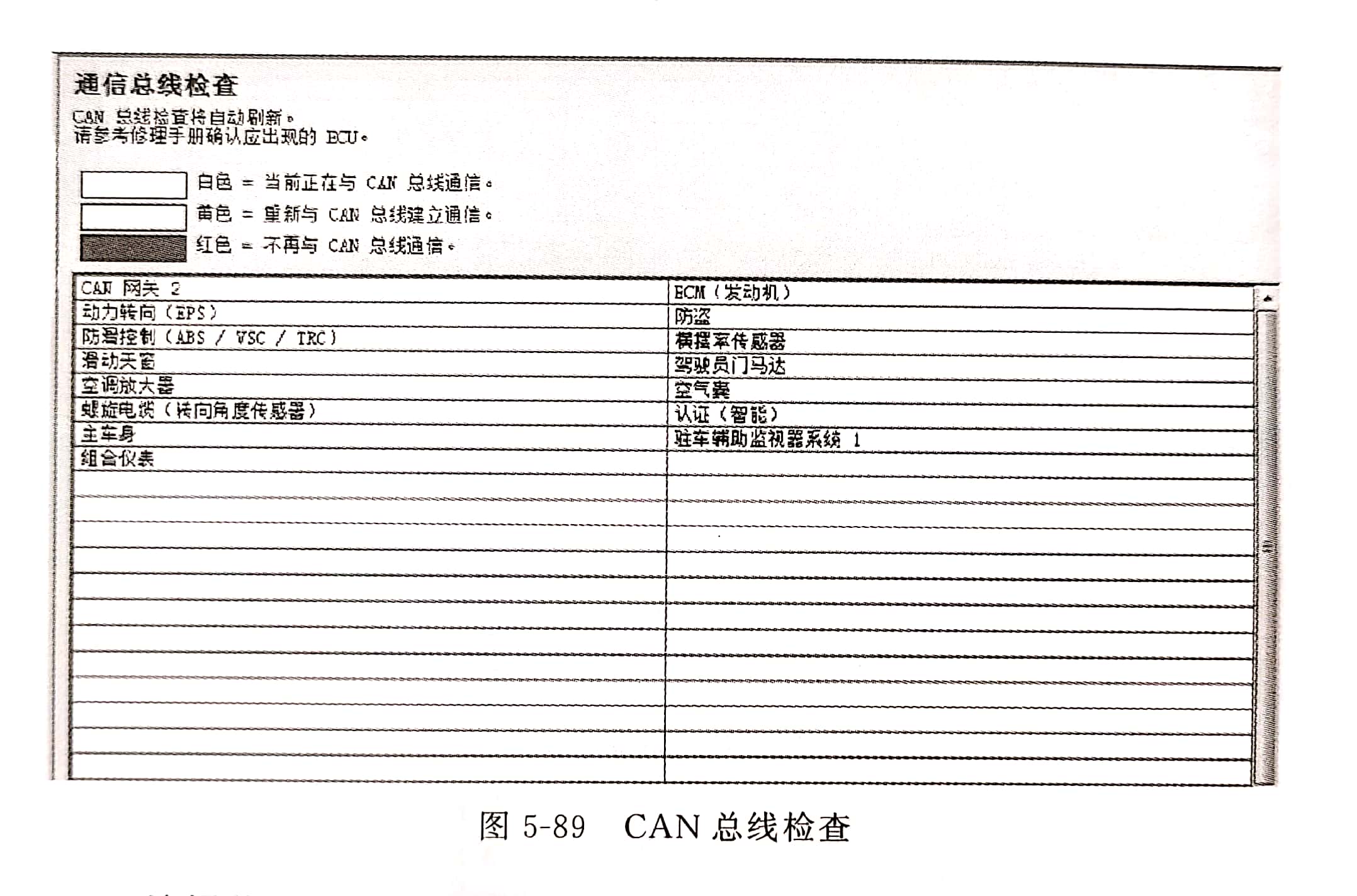

c.CAN总线检查。当执行配备 CAN Bus通信协议的车辆检测时,则会显示该车辆所有通过CAN总线连接的ECU,如图5-89所示。
6.系统操作。
(1)故障码 如图5-90所示,开始故障诊断功能,显示诊断代码。
(2)数据列表 如图5-91所示,在选项窗口上以数值或者图表的形式显示由系统选出的ECU数据。
(3)主动测试 如图5-92所示,主动测试是从系统实况菜单中选择的,这项测试能够强行地驱动继电器、执行器和电磁阀。如果它们在有效测试中被正常驱动,则有可能判断从ECU到继电器、执行器和电磁阀的电路是否正常。
(4)监视器 开始检测功能,所有检测数据都被显示在一个窗口上；
(5)工具 开始应用功能、系统检测和其他功能,例如EVAP系统检测和防盗密钥注册,都被分组在工具选项菜单下,如图5-93所示。
7.检索存储数据
为了检索存储数据可点击文件和打开扫描数据文件,或从主菜单中点击“打开扫描数据文件”按钮,如图5-94所示。
8.保存数据GTS记录数据的格式是专用基金的TSE文件,与IT2的数据格式是不同的,因此两种数据格式不能兼容使用,即GTS无法打开IT2的记录文件,IT2也无法打开TSE文件。用GTS连接车辆,第一次保存数据时,即生成一个TSE文件。两个同型号车辆的TSE文件可以合并成一个文件,这样便于数据查看和数据管理。点击菜单中“文件”“保存为”,然后输入一个文件名,点击保存按钮即可。
