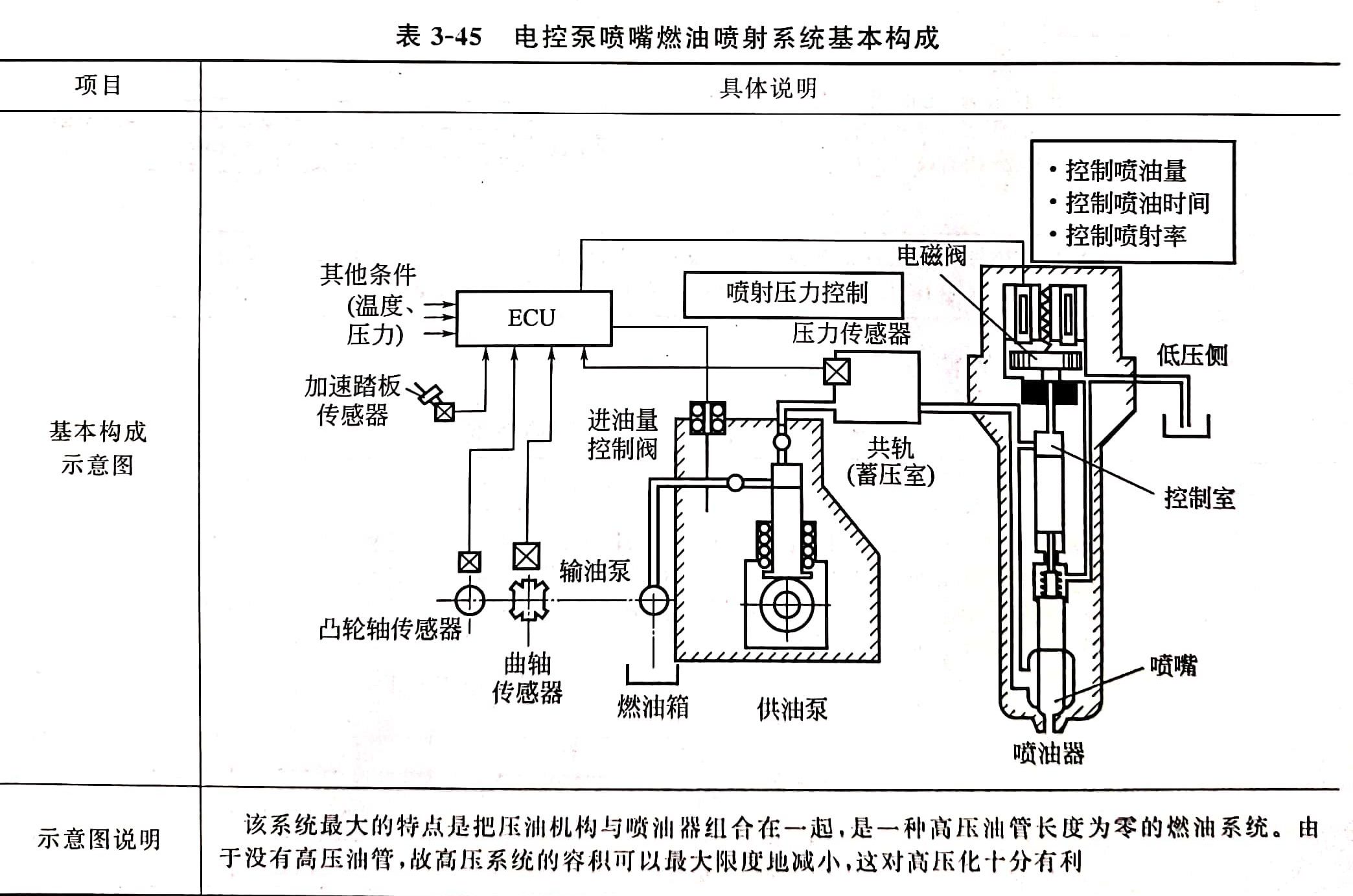

(1)基本构成与说明。 电控泵喷嘴燃油喷射系统有多种结构形式,它们的共同点都是把喷油泵与喷油器组合在一起。 ①电控泵喷嘴燃油喷射系统基本构成见表3-45。

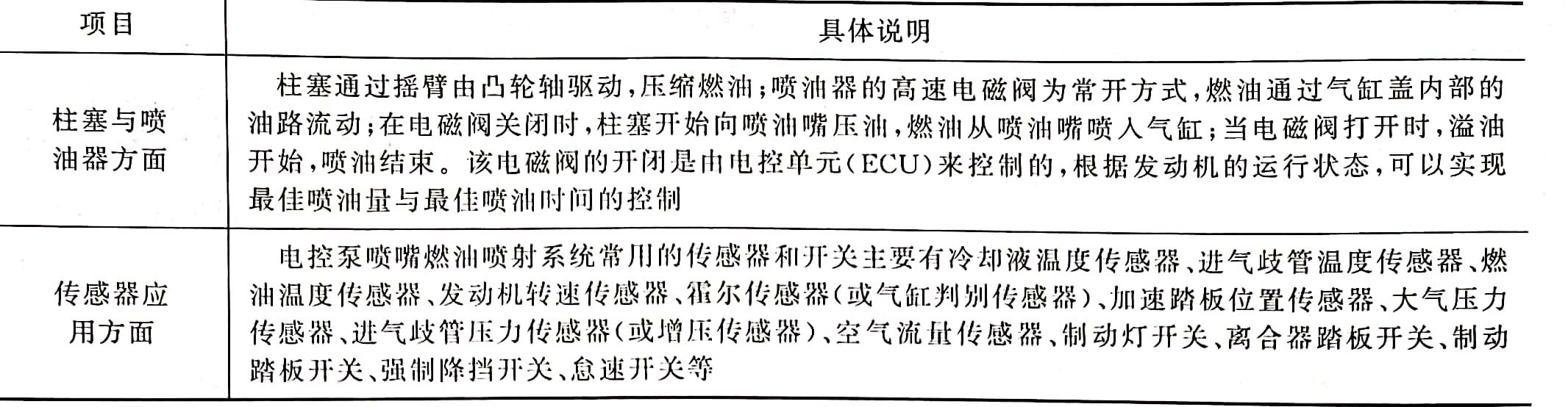

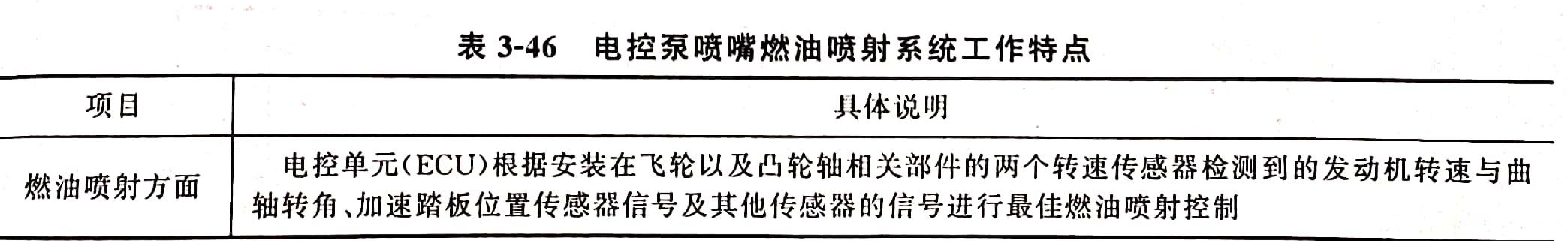

②电控泵喷嘴燃油喷射系统工作特点见表3-46。

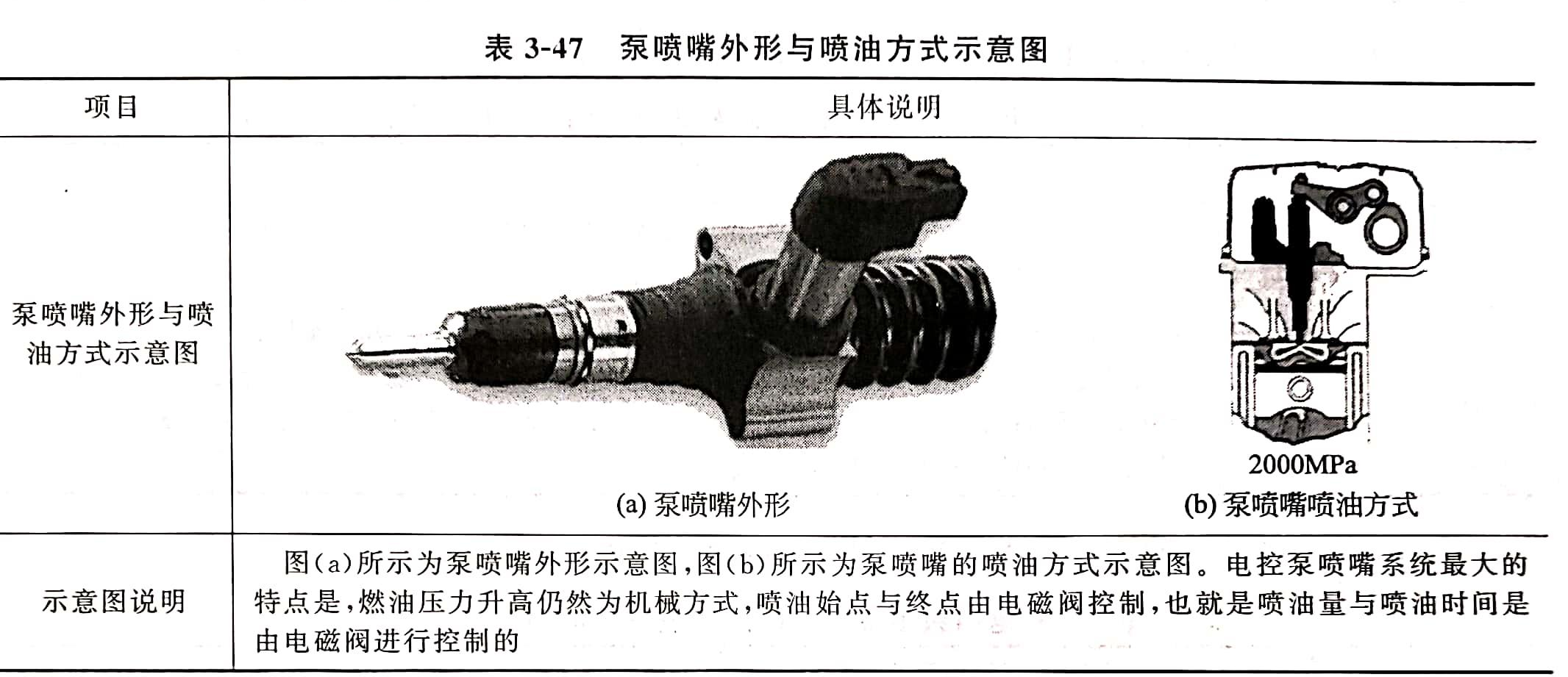

③泵喷嘴外形与喷油方式示意图见表3-47。
(2)工作原理。
泵喷嘴是喷油泵-喷油器的简称,各国开发使用的电控泵噴嘴燃油喷射系统的结枃类型较多,这里不可能一一介绍,仅以具有代表性且应用较广泛的系统来说明其工作原理。

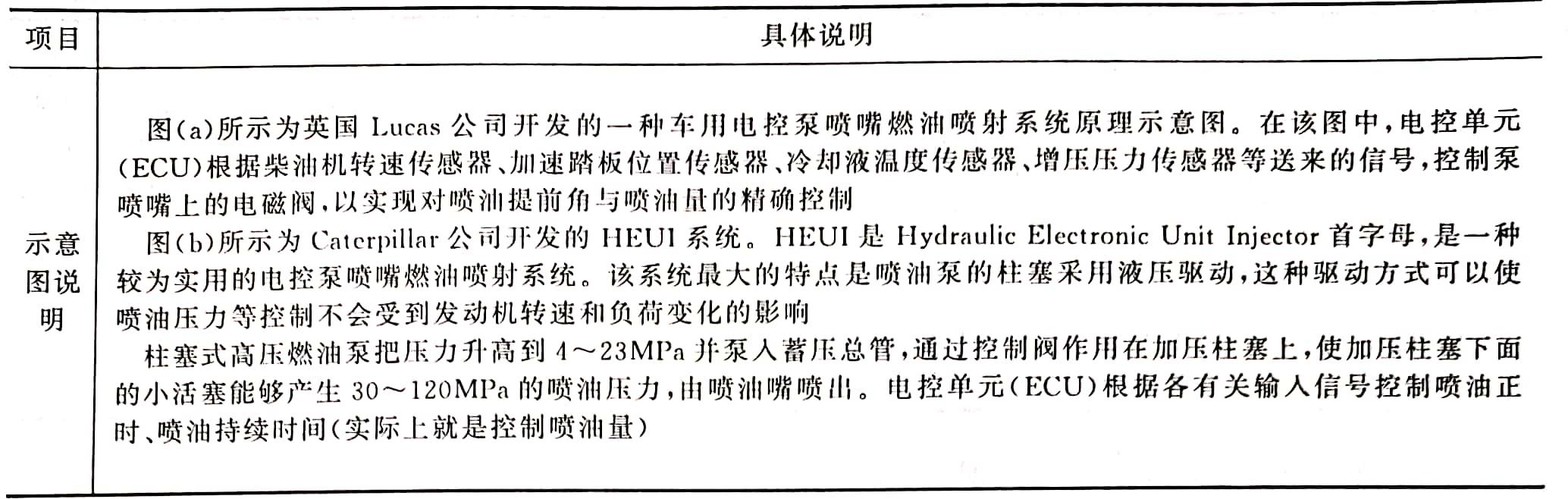

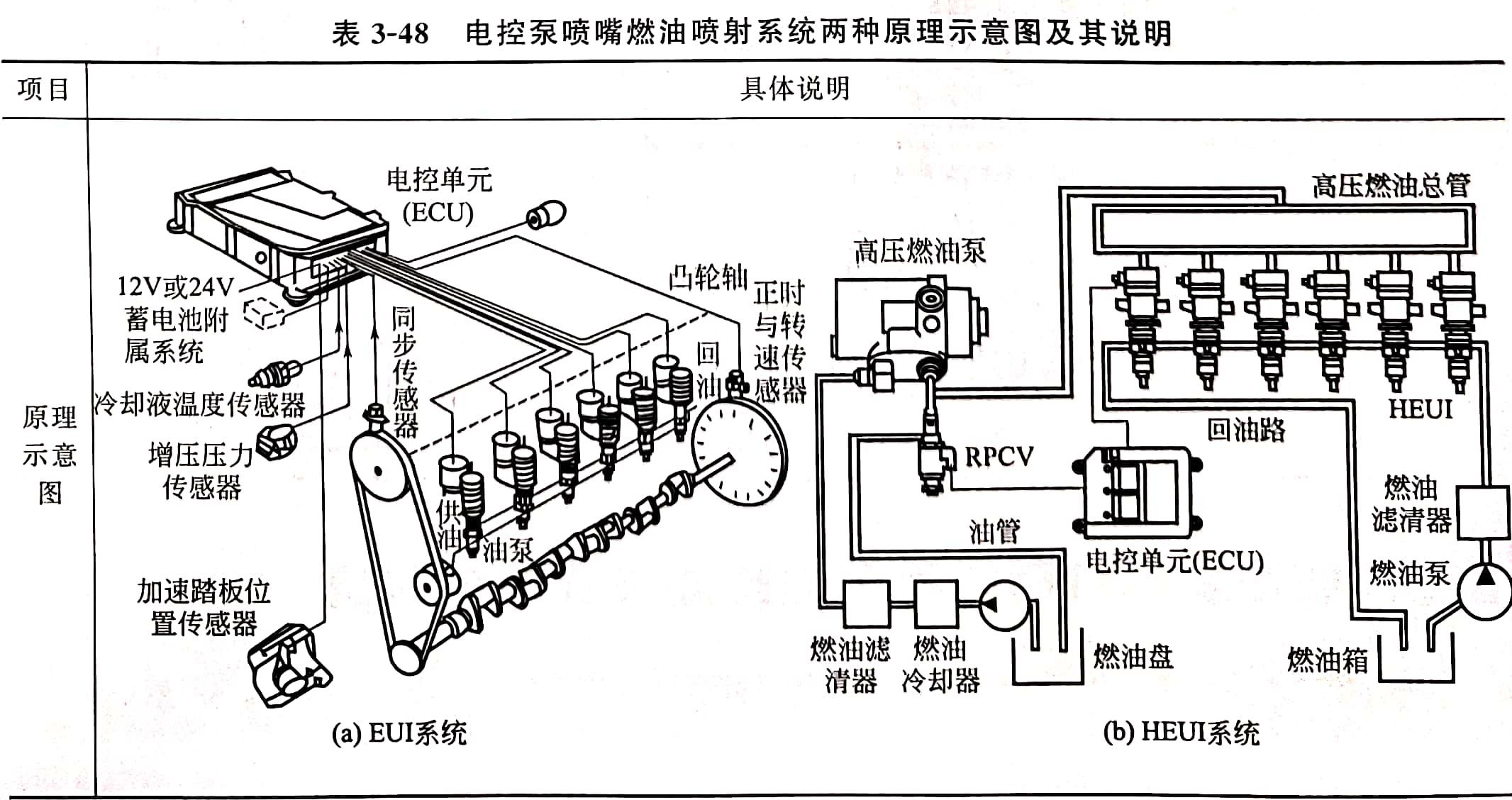

①电控泵喷嘴燃油喷射系统两种原理示意图及其说明见表3-48。

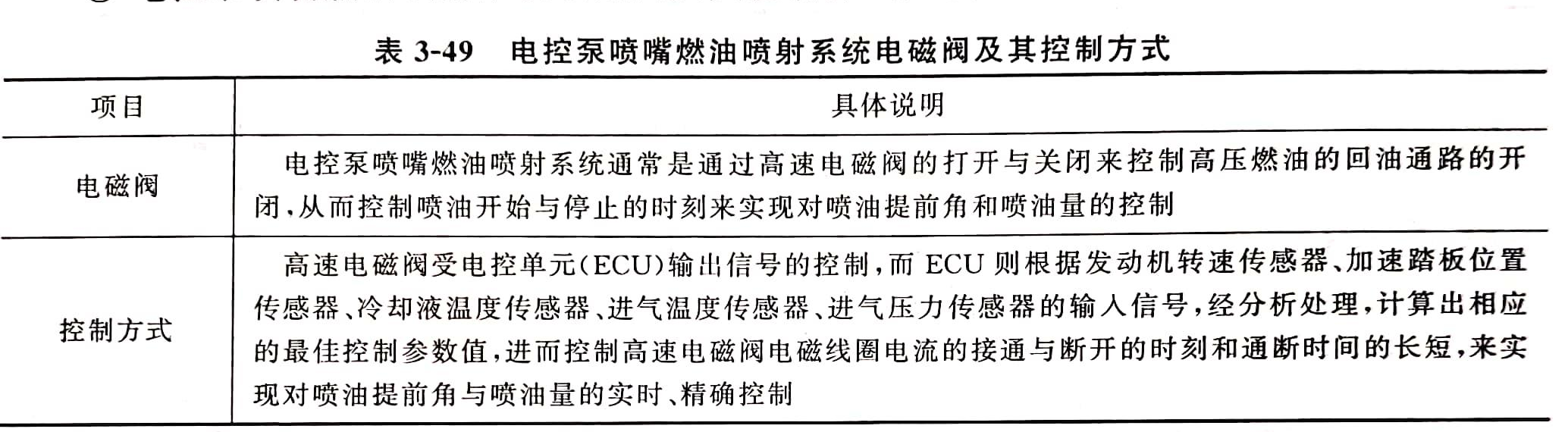

②电控泵喷嘴燃油喷射系统电磁阀及其控制方式见表3-49

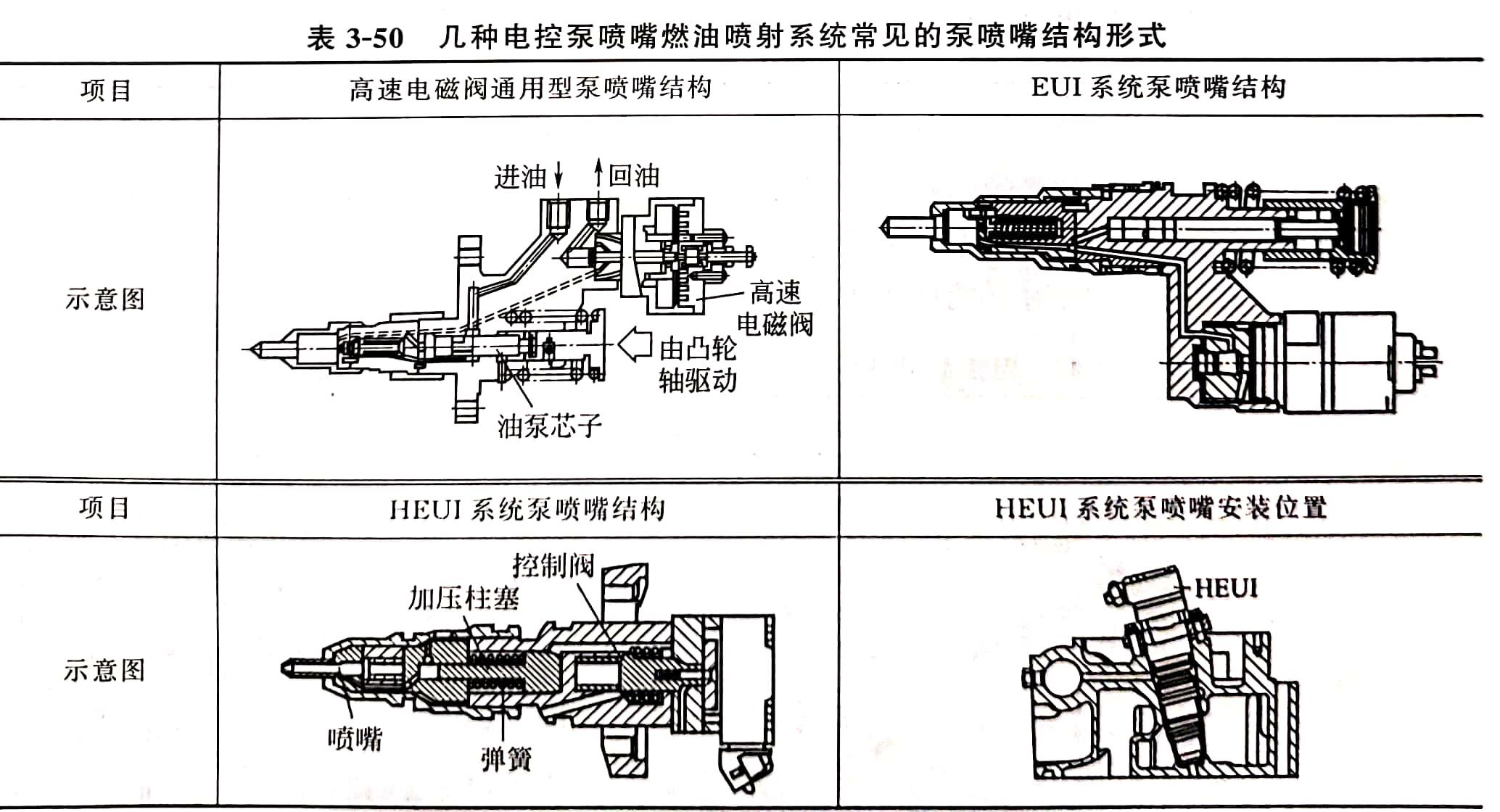

③几种电控泵喷嘴燃油喷射系统常见的泵喷嘴结构形式见表3-50
