故障现象:一汽大众全新迈腾大灯无远光。 故障诊断： ①首先用诊断仪VAS6150检测,无故障记录。 ②查阅电路图,分析大灯信号走向是大灯开关→转向柱控制单元(J527)→中央电器控制单元(J519)→大灯总成。 ③连接VAS6150,进入中央电器控制单元J519,执行元件诊断,此时远光灯点亮,如图5-48所示。依据此现象可判断从中央电器控制单元(J519)到大灯间无电气故障,故障应在开关到中央电器控制单元(J519)之间。
④打开远光灯,连接电脑进入引导性功能,选择转向柱控制单元(J527),测量转向开关,无远光输出信号,如图5-49所示。

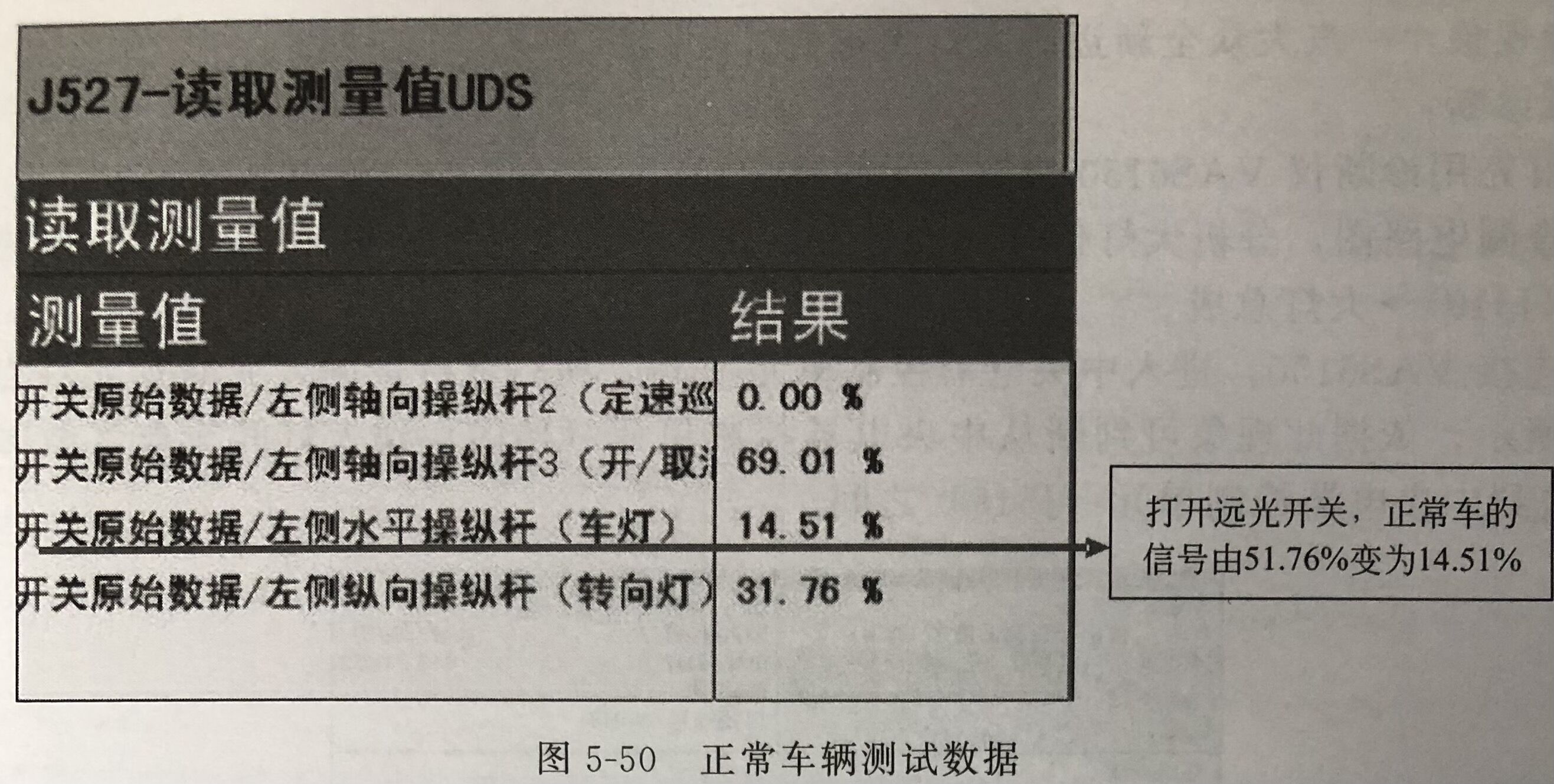

⑤读取正常车辆大灯开关变光时的输出信号,在打开远光灯开关时,数据发生变化(图5-50)。由此判断故障车转向柱控制单元(J527)没有收到大灯开关打开信号,由于转向开关和转向柱控制单元(527)为一体,判断转向柱开关总成损坏。
故障排除:更换转向柱开关总成,对其进行编码,对G85及J500进行基本设定。
