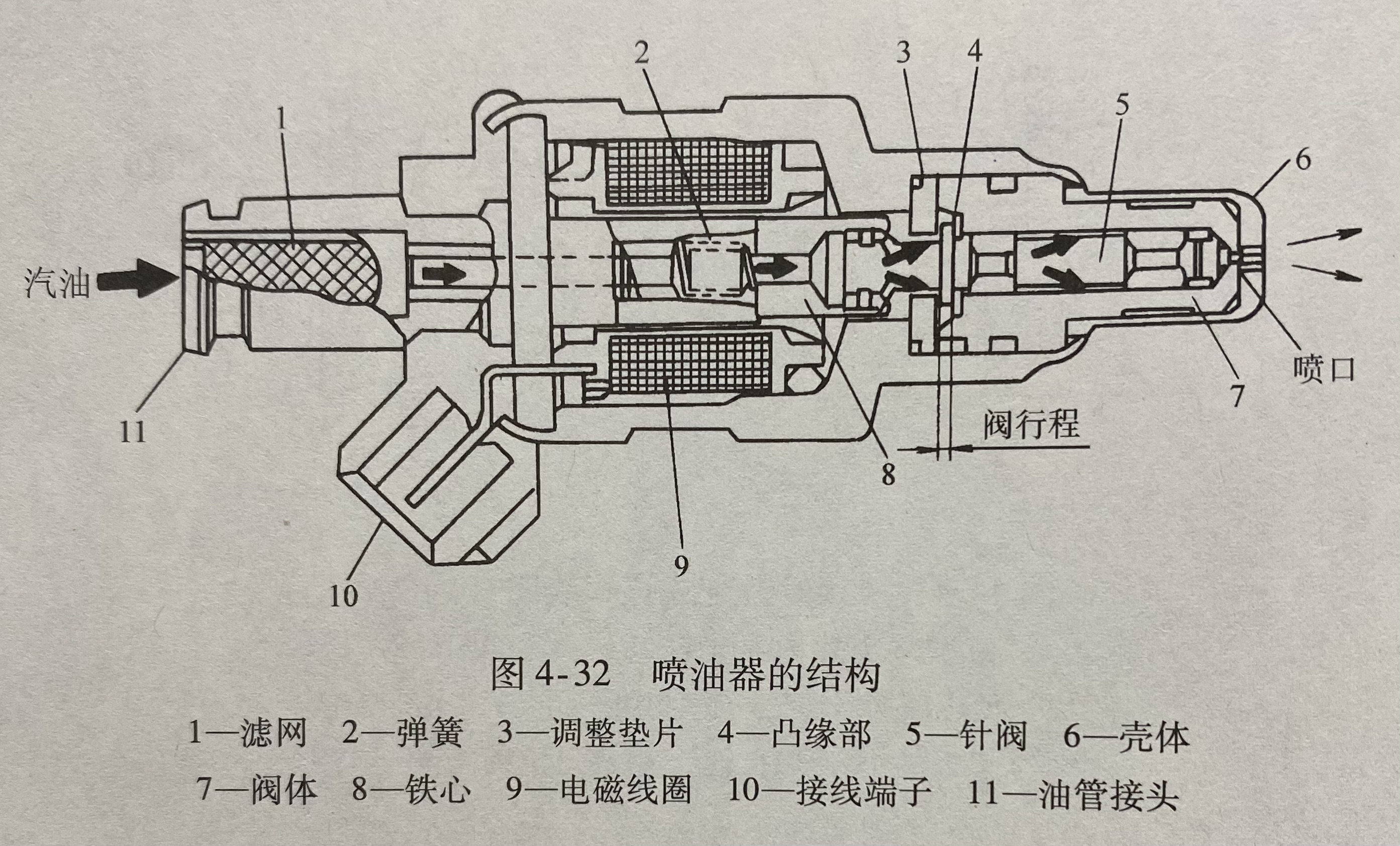

喷油器是汽油喷射电子控制系统的执行器,其作用是在电子控制器喷油脉冲信号的作用下迅速打开与关闭,将适量的汽油喷入进气歧管或气缸内。喷油器的电动主体部分是直动式电磁阀。 (1)直动式电磁阀的组成与工作原理。 直动式电磁阀通电后使其阀体产生直线运动,除喷油器外，开关式怠速控制阀、废气再循环电磁阀、炭罐通气电磁阀等均为此类电磁阀。直动式电磁阀主要由线圈、铁心和弹簧等组成,如图4-31所示。 线圈通电后产生电磁力,铁心在电磁力的作用下克服弹簧力而轴向移动,带动阀芯、滑阀等作出相应的控制动作,使阀打开或关闭。 (2)喷油器的组成与结构类型。 1)喷油器的组成。喷油器基本组成如图4-32所示。具有一定压力的汽油经滤网进入喷油器,当电磁阀线圈通电时,其电磁力使铁心克服弹簧力而移动,带动阀体上移而使阀开启,汽油从喷口喷出。当电磁线圈断电时,其电磁力消失,铁心及阀体在弹簧力作用下迅速回位,阀关闭。 2)喷油器的类型。喷油器按阀体的结构不同分,有针阀式、球阀式和片阀式等不同的结构型式;按阀的喷孔数量分,又有单喷口、双喷口和多喷口等不同的喷油器;按电磁阀线圈的电阻大小分,有高电阻型(13~17Ω)和低电阻型(2-3Ω)两种。
