汽车上电器控制开关种类较多,如点火开关、灯光组合开关、刮水器及洗涤器开关、转向灯开关、空调开关、车窗玻璃升降开关、后视镜调节开关等,不同的开关控制不同的用电设备。下面分别介绍汽车电器中几个重要的开关。 1.点火开关。 点火开关是汽车电路中最重要的开关,主要用来控制点火电路,另外还控制发电机磁场电路、仪表及照明电路、启动继电器电路以及辅助电器电路。常用的点火开关有三挡位式与四挡位式。 (1)三挡位式点火开关：三挡位式点火开关具有0、Ⅰ、Ⅱ(或LOCK、ON、 START)挡位。0挡时钥匙可自由插入或拔出,顺时针旋转40°至Ⅰ挡,继续再旋转40°为Ⅱ挡,外力消除后能自动复位到Ⅰ挡。图1-115所示为捷达轿车点火开关。 点火开关位于0位置:点火开关处于关闭状态,汽车转向盘被锁死,具有防盗功能,此时电源总线30与P端接通,操作停车灯开关,可使停车灯点亮,与点火开关是否拔下无关,如将点火开关钥匙插入,将使30与SU端接通,蜂鸣器可工作。 点火开关位于Ⅰ位置:启动后,松开点火开关钥匙,点火开关将自动逆时针旋转回到位置Ⅰ,这是工作挡,这时P端无电,而15、X、SU三端通电,15通电使点火系统继续工作,X通电使前照灯雾灯等工作,以满足夜间行驶的需要。 点火开关位于Ⅱ位置:电源总线30与50、15、SU端接通,使起动机运转,30与15接通使点火系统工作。因P端断电,停车灯不能工作;因X端断电,前照灯、雾灯等不能工作,这样就将前照灯、雾灯等耗电量大的用电设备关闭,达到卸荷目的,以满足启动时需要瞬间大电流输入起动机的需要,发动机启动后,应立即松开点火开关,使其回到位置Ⅰ,切断起动机的电流,起动机驱动齿轮退回。
(2)四挡位式点火开关：现代汽车大量采用四挡位式点火开关。四挡位式点火开关有LOCK、ACC、ON、 START(或0、1、Ⅱ、Ⅲ)四个挡位(图1-116),在三挡位的基础上增加了一个ACC电气附件元件工作挡,其他不变。
锁车后钥匙会处于LOCK状态,此时钥匙不仅锁住转向盘转轴,同时切断全车电源。
ACC状态是接通汽车部分电器的电源,如音响、车灯等。
正常行车时钥匙处于ON状态,这时全车所有电路都处于工作状态。
START或ST挡是发动机启动挡位,启动松开点火开关,点火开关会自动恢复到ON挡。
图1-117所示为长城哈弗四挡位式点火开关示意图及电路图,点火开关的BT1、BT2端子为供电输人,ACC端子输出至ACC卸荷继电器,IG2端子输出至IG卸荷继电器空调,1G1端子输出至发电机、发动机ECU和油泵继电器,ST端子为启动控制,K1端子输出至中央门锁控制器,K2为接地端。
(3)带智能进入和启动系统的点火开关：随着汽车电子技术的发展,越来越多的车辆使用智能进入和启动系统,其点火开关使用的是带智能进入和启动系统的点火开关。图1-118所示为长城哈弗H6一键启动开关。
当智能钥匙在车内时,按下“ ENGINE START STOP”开关(一键启动开关),能切换开关模式、启动发动机或关闭发动机。
停车状态下,不踩离合踏板(手动挡车辆)或者制动踏板(自动挡车辆),直接按压一键启动开关,可切换开关模式。每按压一次一键启动开关,开关按照表1-1所示的顺序进行模式切换。可依据开关上的工作指示灯颜色,确认开关的状态。一键启动开关上的指示灯如图1-119所示。
提示：
①启动发动机时,如果一键启动开关的绿色指示灯闪烁,则表明电子转向镇解镇失败,此时左右轻轻转动转向盘,即可解除锁定。
②如果一键启动开关上的跪珀色指示灯闪烁,这表明一键启动系统存在故障,应立即关闭发动机。
2.灯光组合开关。

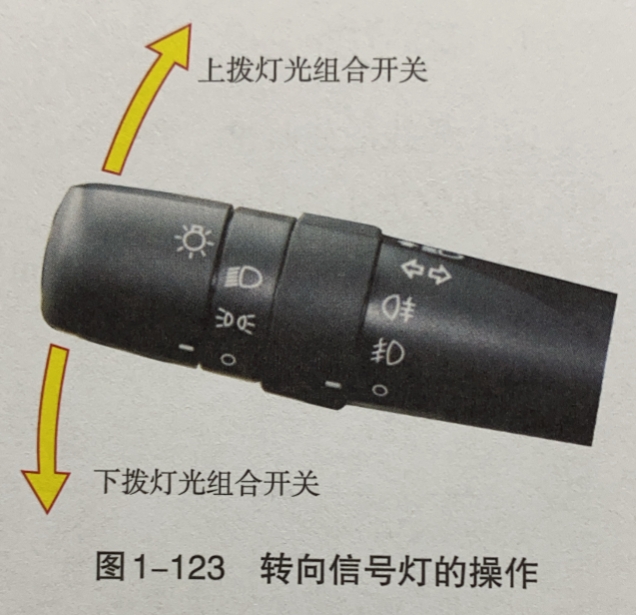

在一部分汽车上照明灯光和信号灯光采用组合开关控制,即小灯、大灯、变光、转向、会车闪光等都用一个开关控制。常见的是旋转式组合开关,大多数安装在转向盘左下方转向柱上,用左手操纵,如图1-120所示。
