(1)故障症状 如果故障不能由诊断故障代码和基本检测确定,可根据表3-15进行故障排除。
(2)发动机控制系统自诊断 将智能测试仪Ⅱ连接到车辆上,然后读取车辆ECM的输出数据。当计算机检测到计算机本身或驱动系统组件故障时,仪表板上的检查发动机警告灯( CHK ENO)点亮。另外,相应的诊断故障代码(DTC)会保存在ECM存储器中,若故障不再出现,则关闭电源开关, CHK ENG灯熄灭,但DTC仍会保存在ECM存储器中。
检查DTC时,将智能测试仪Ⅱ连接到车辆的数据链路连接器3(DLC3)上,OBD扫描工具或智能测试仪Ⅱ还可以用来清除DTC以及检查历史数据和发动机的各种数据。
为了提高车辆的OBD功能并发展非车载诊断系统,此系统使用CAN(控制器局域网络)通信。CAN是使用一对数据传输线的网络,用来扫描多路计算机和传感器,可以在系统间高速传输并且简化线束连接。
在系统中使用CAN通信后,连接到DTC3的智测试仪Ⅱ能够显示测试仪上ECM的所有信息(以及智能测试仪Ⅱ和ECM间通信使用的CAN通信信号)。
车辆使用时可在正常模式下诊断系统运行,也有维修人员在进行故障模拟和故障排除时采取检査模式。使用智能测试仪Ⅱ将ECM转到检查模式,一旦检测到故障,维修人员就可以使 CHK ENG灯点亮(仅使用智能测试仪Ⅱ)。
①查看历史数据。这些数据记录了检测到故障时发动机的运行情况(燃油系统、计算负荷、发动机冷却液温度、燃油调节、发动机转速、车速等)。进行故障排除时,历史数据能够判定故障发生时车辆是否行驶、发动机是否暖机、空燃比过浓或过稀以及发生故障时的其他相关数据。
②检查DLC3。当使用智能测试仪Ⅱ时,首先需将测试仪的电缆连接到DLC3上。接着按下电源开关(IG位置),打开汽车的主电源,最后打开测试仪。若屏蔽显示“NOINFORMATION AVAILABLE(无信息可用)”而且总线检查失败,则有可能是车辆或智能测试仪Ⅱ出现故障。
③检查蓄电池电压。蓄电池电压为11~14V。若电压低于11V,则操作前应给蓄电池充电。
④检查 CHK ENG灯。
a.当转动电源开关(在IG位置)并且HV主系统不运行时, CHK ENG灯应点亮。若CHK ENG灯不点亮,则对 CHK ENG灯电路进行故障排除。
b.当激活HV主系统( READY灯点亮)时, CHK ENG灯应熄灭。若 CHK ENG灯再次点亮,则诊断系统检测到诊断系统故障或异常。
⑤检査未定的故障代码。DTC(故障诊断代码)检查/清除正常模式中若出现DTC,在智能测试仪Ⅱ上使用“ Continuous test results”功能检查未定故障代码。
若诊断系统由正常模式转到检査模式或由检查模式转到正常模式,则正常模式下记录的所有DTC和历史数据都会被清除,所以要时常检查记录的DTC和历史数据。
a.检查DTC(使用智能测试仪Ⅱ)。
ⅰ.将智能测试仪Ⅱ连接到DTC3,如图3-110所示。
ⅱ.将电源开关转至ON(在IG位置)。
ⅲ.进入智能测试仪Ⅱ的 Powertrain/ Engine andECT/DTC菜单,如图3-111所示。
ⅳ.检查DTC与历史数据,并将其记录下来。
V.确认DTC的内容。故障模拟后将HV主系统转至OFF( IG OFF),然后重复模拟过程。当再次模拟故障时, CHK ENG会点亮并且DTC会被记录在ECM中。
b.清除DTC。
ⅰ.将智能测试仪Ⅱ连接到DTC3。
ⅱ.将电源开关转至ON(在IG位置)。
ⅲ.进入智能测试仪Ⅱ的 Powertrain/ Engine and eCt/DTC/ Clear菜单。
ⅳ.按下智能测试仪Ⅱ上的“YES”按钮清除DTC与历史数据,如图3-112所示。
(3)历史数据 见表3-16。
(4)检查模式 与正常模式相比,检修模式可以更快速地检测故障,而且在正常模式下检测到的相同的诊断项目在检查模式下也可以检测到。
①检修模式步骤(使用智能测试仪Ⅱ)。
a.检查初始状态。
ⅰ.蓄电池正极电压是11V或更高。
ⅱ.节气门全闭。
ⅲ.变速器位于“P”挡或“N”挡。
ⅳ.关闭空调。
b.将智能测试仪Ⅱ连接至DLC3。
c.开启电源开关(在IG位置)。

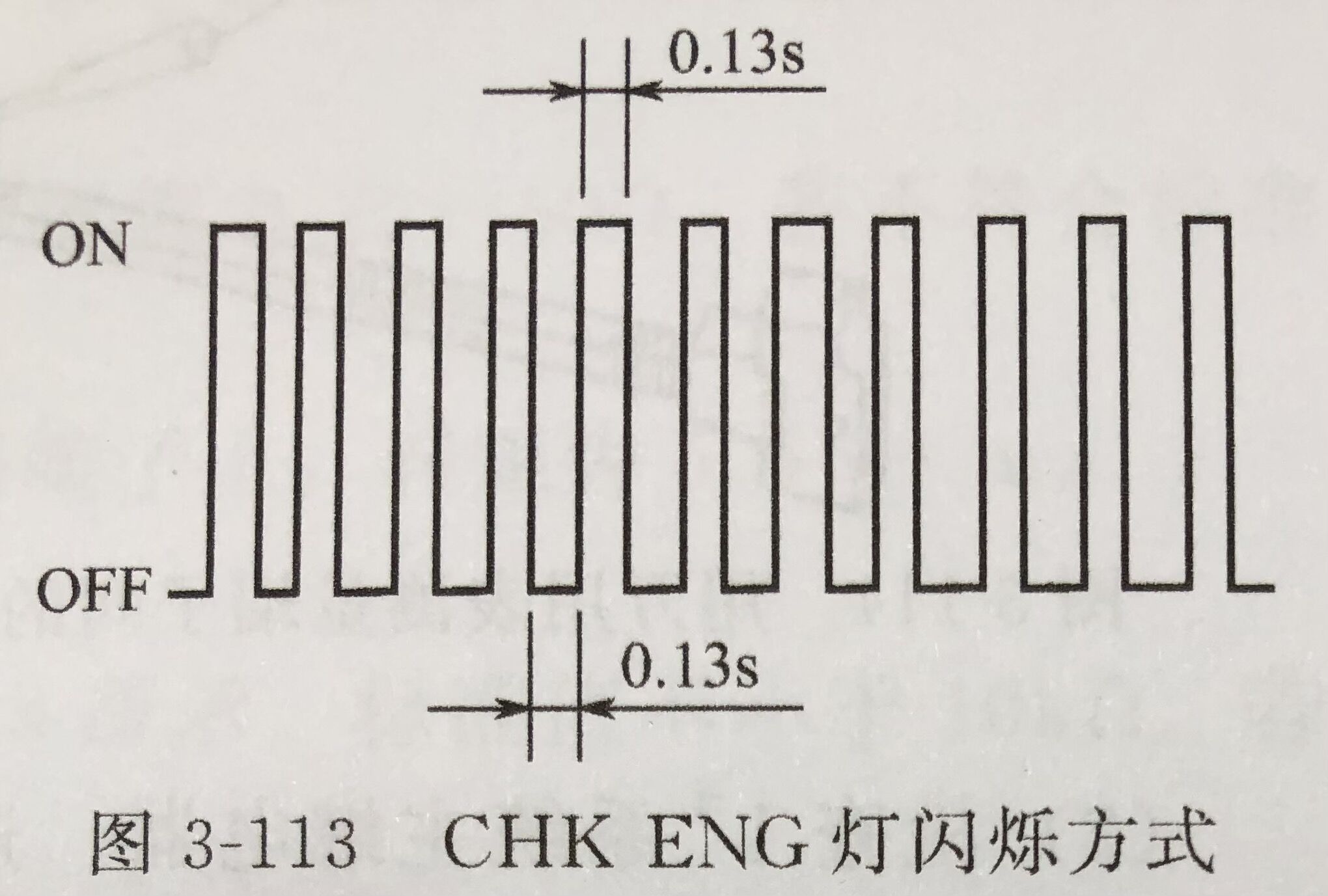

d.使用智能测试仪Ⅱ将ECM转为检查模式,保证CHK ENG灯闪烁,如图3-113所示。
出现以下情况时,所有记录的DTC和历史数据将被清除:使用智能测试仪Ⅱ将ECM由正常模式转到检查模式或由检查模式转到正常模式;或在检査模式中,电源开关由ON转到ACC或OFF。
e.启动HV主系统( READY灯点亮)。系统启动后, CHK ENG灯应熄灭。
f.模拟客户所述故障。
g.故障模拟后,使用智能测试仪Ⅱ检查DTC、历史数据及其他数据。
h.检查DTC后,检查相应电路。
②清除DTC。
a.将智能测试仪Ⅱ连接到DC3。
b.打开电源开关(IG ON)。
c.进入智能测试仪Ⅱ的 Powertrain/ Engine and eCt/DTC/ Clear菜单。
d.按下智能测试仪Ⅱ的“YES”按钮清除DTC和历史数据。
