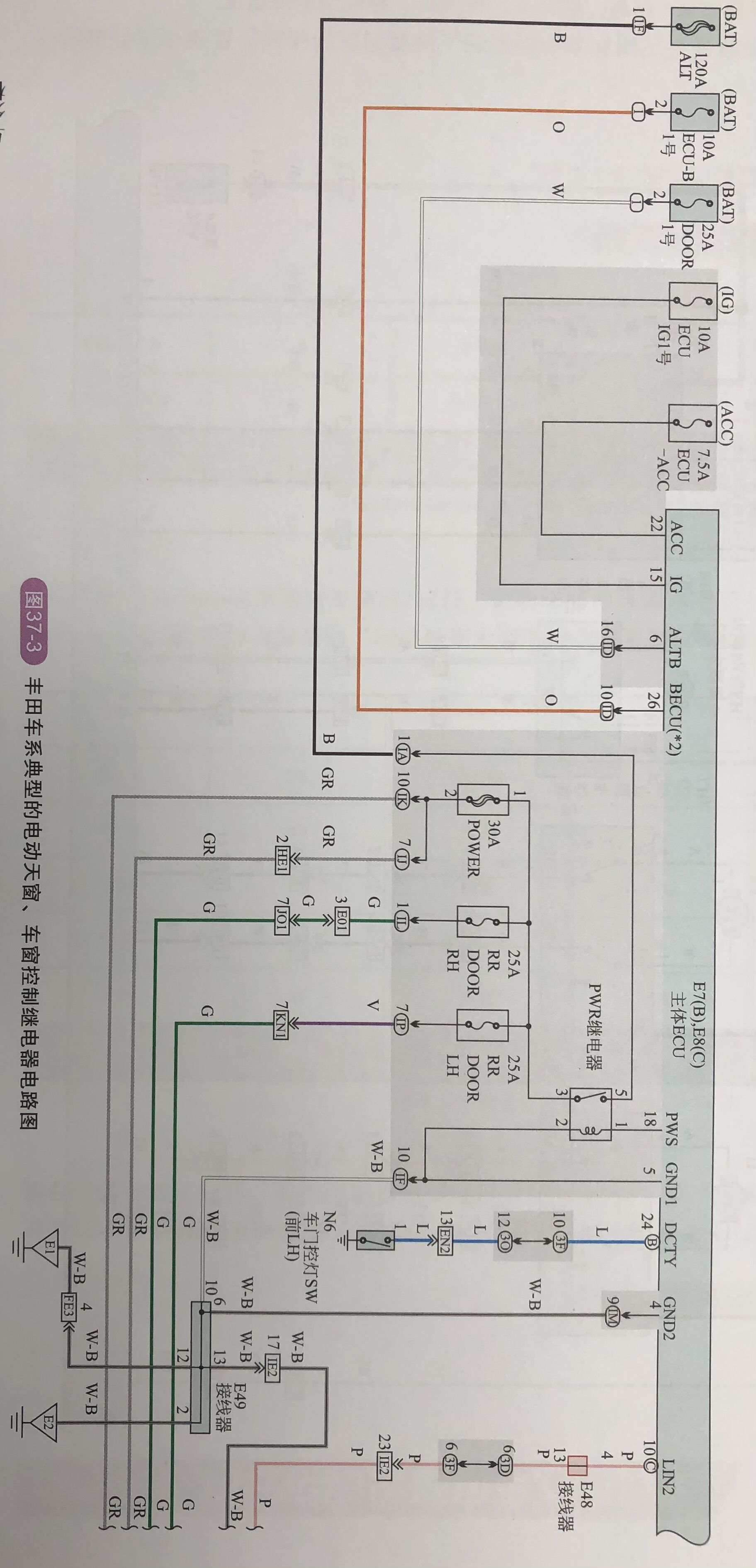

丰田车系典型的电动天窗、车窗控制继电器电路图如图37-3所示。当主体ECU的端子22(ACC）15(IG)、6(ALTB)、26[BECU(*2)]同时得到供电时,主体ECU控制其端子18(PwS)端子输出正电使电动车窗继电器(PWR继电器)线圈始端绕组得以通电工作,使其常开触点闭合。这时电动车窗电源电路为蓄电池(BAT)直接供电端→ALT120A熔丝→PWR继电器常开已闭合触点→分三路进行,第路通过 RR DOOR LH25A熔丝→K1电动车窗SW(后LH)的B端子,第二路通过 RR DOOR RE25A熔丝→J3电动车窗调节器电动机(后RH,第三路通过 POWER30A熔丝分别到H6电动车窗SW(前RH)的B端子和M1电动窗主SW的B端子。
